本技術涉及電磁閥，具體為一種具有散熱功能的新能源汽車電磁閥配件。

背景技術：

1、電磁閥是用電磁控制的工業設備，是用來控制流體的自動化基礎元件，屬于執行器，并不限于液壓、氣動。用在工業控制系統中調整介質的方向、流量、速度和其他的參數。電磁閥可以配合不同的電路來實現預期的控制，而控制的精度和靈活性都能夠保證。電磁閥有很多種，不同的電磁閥在控制系統的不同位置發揮作用。

2、比如現有專利（公開號：cn214063941u）公開了，一種散熱電磁閥，通過設置的散熱風扇，隨著散熱風扇的轉動帶動散熱板附近的氣體流動，通過氣體將熱量帶走。

3、但是上述設計的一種散熱電磁閥在實際使用時還存在一些缺點：該裝置設置的散熱風扇在降溫效果上較為緩慢，且在夏季使用時因?yàn)槠?chē)長時間的工作以及環境溫度較高的情況下，扇葉轉動所吹出的風與空氣中的溫度相差不大，在長時間高溫?zé)崃鞯那闆r下仍然無法對電磁閥起到良好的散熱效果。

4、為此，我們?cè)O(shè)計了一種具有散熱功能的新能源汽車電磁閥配件用來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種具有散熱功能的新能源汽車電磁閥配件，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型提供的一種具有散熱功能的新能源汽車電磁閥配件，包括電磁閥本體，所述電磁閥本體頂部的一側固定安裝有散熱風扇，所述散熱風扇的一側設置有固定柱，所述固定柱的一端與散熱風扇的一側相抵，所述散熱風扇的外表面固定設置有導熱管，所述固定柱內對稱安裝有第一鰭片和第二鰭片，所述導熱管的兩端分別貫穿第一鰭片和第二鰭片并齊上連接有散熱塊，所述導熱管上還設置有循環組件。

3、進一步地，靠近所述第二鰭片一側的導熱管上設置有支管，所述支管與導熱管相連通，所述循環組件包括與支管相連接的微型水泵，微型水泵的設置可將冷卻后的液體再次泵回進行新一輪的循環。

4、進一步地，所述散熱塊的兩側還對稱設置有導熱排片，導熱排片的設置可更好的對電磁閥本體進行一個良好的散熱。

5、進一步地，所述固定柱內還固定安裝有導流管，所述導流管的兩端分別與散熱風扇的一側與散熱塊的一側相對，導流管的設置可更好的將氣流導向散熱塊進行散熱。

6、進一步地，所述導流管的形狀呈前大后小的“喇叭”狀，“喇叭”狀的設置可使得熱氣流經過一端的大管道進入另一端的收縮管道時氣體流速增加時，壓強會減小，進而導致溫度下降，進一步的對氣流進行降溫。

7、進一步地，所述散熱塊的兩側對稱開設有插接口，所述導熱管的兩端固定插接在插接口內。

8、進一步地，所述固定柱的內側壁內開設有空腔，所述第一鰭片與第二鰭片均固定設置在空腔內，空腔的設置使得整體裝置更加節省空間。

9、進一步地，所述固定柱內側壁的兩端均對稱開設有兩個滑口，所述導熱管插接在滑口內，滑口的設置使得導熱管在連接第一鰭片與第二鰭片時更加穩定不會出現偏頗移動的問題。

10、與現有技術相比，本實用新型的有益效果是：通過導熱管內的液體對散熱風扇所吹出的氣流進行降溫，隨后被降溫的氣流通過導流管吹向散熱塊，隨后散熱塊對電磁閥本體進行散熱工作，當帶有熱量的液體從第一鰭片處經過，第一鰭片對其進行散熱，隨后微型水泵再將冷卻后的液體再次泵回，液體再?gòu)牡诙捚幗?jīng)過并進行循環散熱對散熱風扇所吹出的氣流與固定柱進行降溫，在一定程度上可緩解現有的散熱風扇所吹出氣流的溫度，對電磁閥本體起到優異的降溫散熱效果。

11、與現有技術相比，本實用新型的有益效果是：通過導流管的特定形狀，熱氣流經過一端的大管道進入另一端的收縮管道時氣體流速增加時，壓強會減小，進而導致溫度下降，進一步的對氣流進行降溫，增強了導熱管的降溫效果。

技術特征：

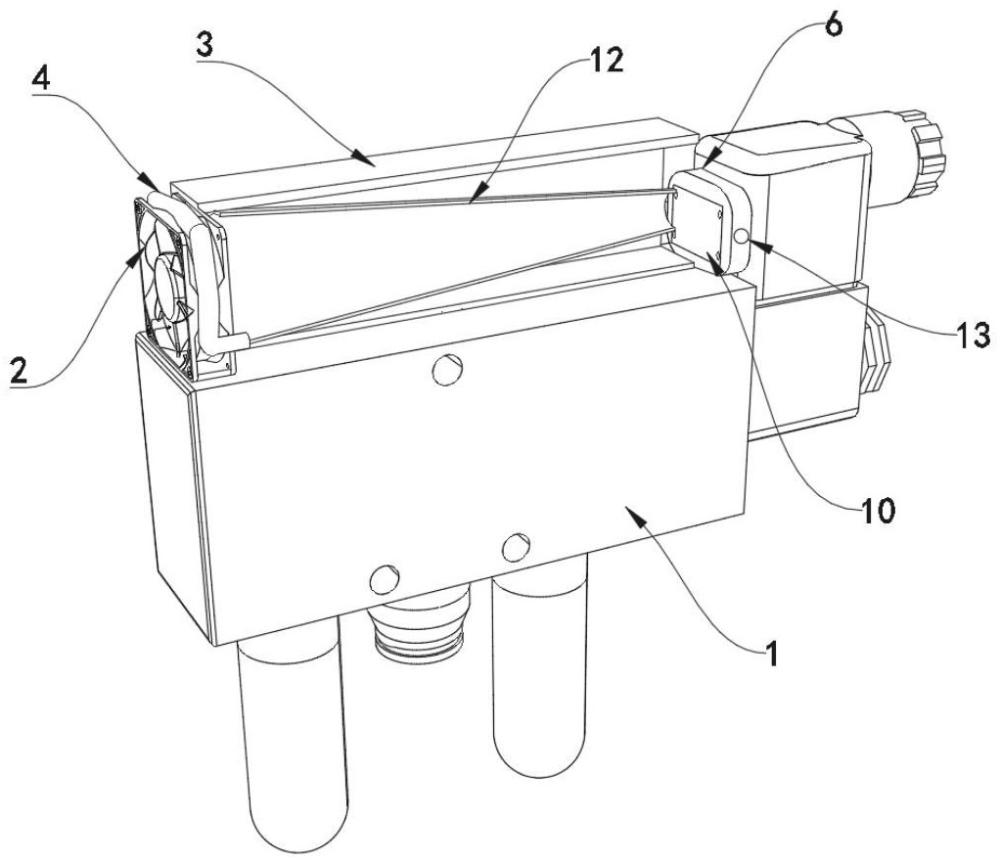

1.一種具有散熱功能的新能源汽車電磁閥配件，包括電磁閥本體（1），所述電磁閥本體（1）頂部的一側固定安裝有散熱風扇（2），其特征在于，所述散熱風扇（2）的一側設置有固定柱（3），所述固定柱（3）的一端與散熱風扇（2）的一側相抵，所述散熱風扇（2）的外表面固定設置有導熱管（4），所述固定柱（3）內對稱安裝有第一鰭片（5）和第二鰭片（9），所述導熱管（4）的兩端分別貫穿第一鰭片（5）和第二鰭片（9）并齊上連接有散熱塊（6），所述導熱管（4）上還設置有循環組件。

2.如權利要求1所述的一種具有散熱功能的新能源汽車電磁閥配件，其特征在于：靠近所述第二鰭片（9）一側的導熱管（4）上設置有支管（7），所述支管（7）與導熱管（4）相連通，所述循環組件包括與支管（7）相連接的微型水泵（8）。

3.如權利要求1所述的一種具有散熱功能的新能源汽車電磁閥配件，其特征在于：所述散熱塊（6）的兩側還對稱設置有導熱排片（10）。

4.如權利要求1所述的一種具有散熱功能的新能源汽車電磁閥配件，其特征在于：所述固定柱（3）內還固定安裝有導流管（12），所述導流管（12）的兩端分別與散熱風扇（2）的一側與散熱塊（6）的一側相對。

5.如權利要求4所述的一種具有散熱功能的新能源汽車電磁閥配件，其特征在于：所述導流管（12）的形狀呈前大后小的“喇叭”狀。

6.如權利要求1所述的一種具有散熱功能的新能源汽車電磁閥配件，其特征在于：所述散熱塊（6）的兩側對稱開設有插接口（13），所述導熱管（4）的兩端固定插接在插接口（13）內。

7.如權利要求1所述的一種具有散熱功能的新能源汽車電磁閥配件，其特征在于：所述固定柱（3）的內側壁內開設有空腔（11），所述第一鰭片（5）與第二鰭片（9）均固定設置在空腔（11）內。

8.如權利要求1所述的一種具有散熱功能的新能源汽車電磁閥配件，其特征在于：所述固定柱（3）內側壁的兩端均對稱開設有兩個滑口（14），所述導熱管（4）插接在滑口（14）內。

技術總結
本技術公開了一種具有散熱功能的新能源汽車電磁閥配件，涉及電磁閥，包括電磁閥本體，所述電磁閥本體頂部的一側固定安裝有散熱風扇，所述散熱風扇的一側設置有固定柱，所述固定柱的一端與散熱風扇的一側相抵；本技術通過導熱管內的液體對散熱風扇所吹出的氣流進行降溫，隨后被降溫的氣流通過導流管吹向散熱塊，隨后散熱塊對電磁閥本體進行散熱工作，當帶有熱量的液體從第一鰭片處經過，第一鰭片對其進行散熱，隨后微型水泵再將冷卻后的液體再次泵回，液體再?gòu)牡诙捚幗?jīng)過并進行循環散熱對散熱風扇所吹出的氣流與固定柱進行降溫，在一定程度上可緩解現有的散熱風扇所吹出氣流的溫度，對電磁閥本體起到優異的降溫散熱效果。

技術研發人員：肖斌,湯先衛,朱克宏
受保護的技術使用者：東臺市凱潤精密機械股份有限公司
技術研發日：20240927
技術公布日：2025/4/28
