本技術涉及法蘭領域，具體為一種帶有濾網結構的法蘭。

背景技術：

1、在管道系統中，法蘭是連接管道、閥門、泵等設備的重要部件，其作用是確保管道系統的密封性和連接穩定性。然而，在實際應用中，管道內常會有雜質、顆粒物等通過，這些雜質若直接進入設備內部，可能會導致設備損壞、性能下降或堵塞等問題。因此，在法蘭處設置濾網結構，以過濾和阻擋這些雜質，成為了一種常見的需求。

2、傳統的法蘭結構往往缺乏專門的濾網設計，或者濾網安裝復雜、維護困難，難以滿足現代工業對管道系統高效、安全、易維護的要求。此外，濾網與法蘭本體的固定方式也往往存在不足，容易出現晃動、脫落等問題，影響濾網的使用效果和管道系統的整體性能。

技術實現思路

1、本實用新型的目的在于提供一種帶有濾網結構的法蘭，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種帶有濾網結構的法蘭，包括法蘭本體，所述法蘭本體的內環口開設有拼裝槽，拼裝槽的內部插接有安裝架，安裝架的內環口固定有濾網板，拼裝槽的內部插接有擋架，用于夾持安裝架，擋架通過螺釘固定在拼裝槽的內部。

3、優選的，所述拼裝槽呈環形槽，拼裝槽的表面固定有橡膠墊一，橡膠墊一呈環形板狀結構，橡膠墊一的內環口徑大于法蘭本體的內環口徑。

4、優選的，所述安裝架呈環形板狀結構，安裝架的內環口徑等于法蘭本體的內環口徑，安裝架的外環徑等于拼裝槽的外環徑。

5、優選的，所述擋架呈斷面為“l”形的圓環板，擋架的表面螺接有螺釘，

6、螺釘設有多個，多個螺釘沿著擋架的內環面等距離等大小排列分布，螺釘的一端貫穿擋架后螺接在定位孔中，定位孔開設在拼裝槽的表面。

7、優選的，所述擋架的表面固定有橡膠墊二，橡膠墊二夾持在擋架和安裝架之間，橡膠墊二、安裝架以及橡膠墊一的表面均開設有穿孔，多組穿孔被導桿貫穿，導桿的一端固定在擋架的表面。

8、優選的，所述導桿的另一端插入卡槽中，卡槽開設在拼裝槽的表面，卡槽呈球形槽，導桿的另一端套設固定有橡膠卡頭，橡膠卡頭呈球形套，橡膠卡頭插入卡槽中，橡膠卡頭的直徑大于卡槽的槽口口徑。

9、與現有技術相比，本實用新型的有益效果是：

10、本實用新型提出的帶有濾網結構的法蘭，通過在法蘭本體內部設置濾網板，有效阻擋和過濾管道內的雜質、顆粒物等，保護下游設備免受損害，提高管道系統的整體性能和穩定性；采用拼裝式設計，濾網板通過安裝架固定在法蘭本體的拼裝槽內，安裝和拆卸方便快捷，無需對管道系統進行大規模拆解，降低了維護成本和時間。

技術特征：

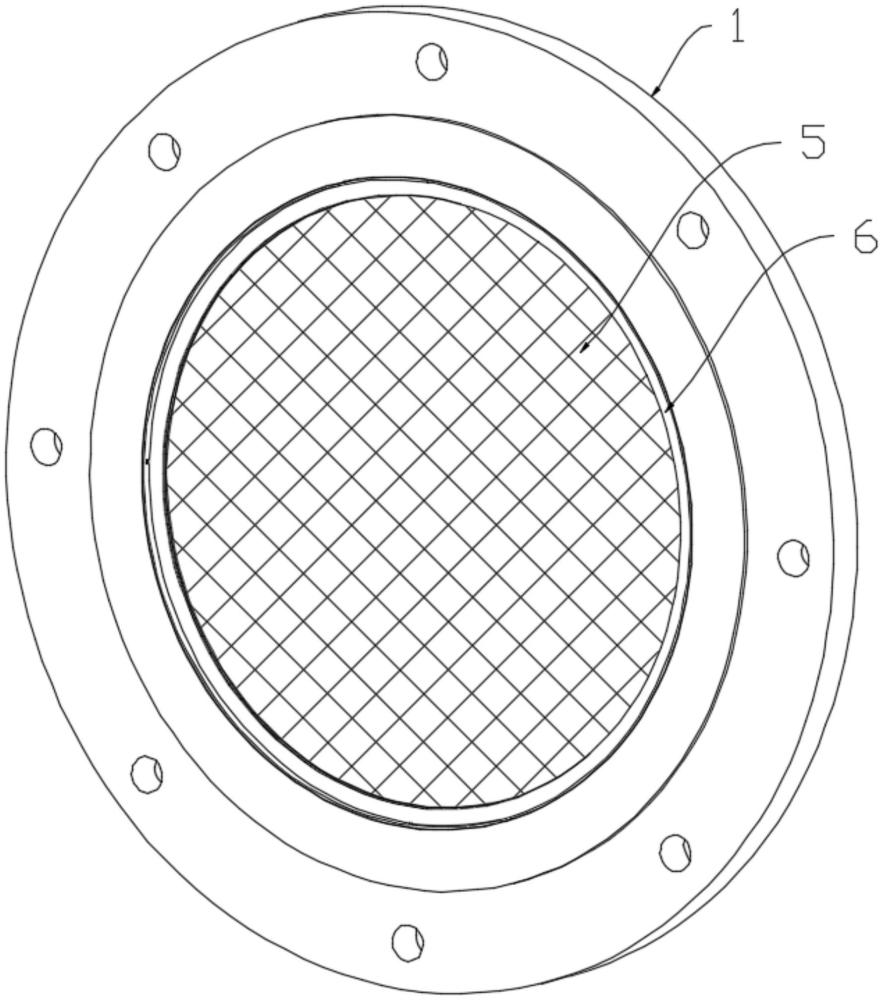

1.一種帶有濾網結構的法蘭，包括法蘭本體(1)，其特征在于：所述法蘭本體(1)的內環口開設有拼裝槽(2)，拼裝槽(2)的內部插接有安裝架(4)，安裝架(4)的內環口固定有濾網板(5)，拼裝槽(2)的內部插接有擋架(6)，用于夾持安裝架(4)，擋架(6)通過螺釘固定在拼裝槽(2)的內部。

2.根據權利要求1所述的一種帶有濾網結構的法蘭，其特征在于：所述拼裝槽(2)呈環形槽，拼裝槽(2)的表面固定有橡膠墊一(3)，橡膠墊一(3)呈環形板狀結構，橡膠墊一(3)的內環口徑大于法蘭本體(1)的內環口徑。

3.根據權利要求1所述的一種帶有濾網結構的法蘭，其特征在于：所述安裝架(4)呈環形板狀結構，安裝架(4)的內環口徑等于法蘭本體(1)的內環口徑，安裝架(4)的外環徑等于拼裝槽(2)的外環徑。

4.根據權利要求1所述的一種帶有濾網結構的法蘭，其特征在于：所述擋架(6)呈斷面為“l”形的圓環板，擋架(6)的表面螺接有螺釘(12)，螺釘(12)設有多個，多個螺釘(12)沿著擋架(6)的內環面等距離等大小排列分布，螺釘(12)的一端貫穿擋架(6)后螺接在定位孔(13)中，定位孔(13)開設在拼裝槽(2)的表面。

5.根據權利要求1所述的一種帶有濾網結構的法蘭，其特征在于：所述擋架(6)的表面固定有橡膠墊二(7)，橡膠墊二(7)夾持在擋架(6)和安裝架(4)之間，橡膠墊二(7)、安裝架(4)以及橡膠墊一(3)的表面均開設有穿孔(8)，多組穿孔(8)被導桿(10)貫穿，導桿(10)的一端固定在擋架(6)的表面。

6.根據權利要求5所述的一種帶有濾網結構的法蘭，其特征在于：所述導桿(10)的另一端插入卡槽(9)中，卡槽(9)開設在拼裝槽(2)的表面，卡槽(9)呈球形槽，導桿(10)的另一端套設固定有橡膠卡頭(11)，橡膠卡頭(11)呈球形套，橡膠卡頭(11)插入卡槽(9)中，橡膠卡頭(11)的直徑大于卡槽(9)的槽口口徑。

技術總結
本技術涉及法蘭技術領域，具體為一種帶有濾網結構的法蘭，包括法蘭本體，所述法蘭本體的內環口開設有拼裝槽，拼裝槽的內部插接有安裝架，安裝架的內環口固定有濾網板，拼裝槽的內部插接有擋架，用于夾持安裝架，擋架通過螺釘固定在拼裝槽的內部；有益效果為：本技術提出的帶有濾網結構的法蘭，通過在法蘭本體內部設置濾網板，有效阻擋和過濾管道內的雜質、顆粒物等，保護下游設備免受損害，提高管道系統的整體性能和穩定性；采用拼裝式設計，濾網板通過安裝架固定在法蘭本體的拼裝槽內，安裝和拆卸方便快捷，無需對管道系統進行大規模拆解，降低了維護成本和時間。

技術研發人員：徐文山,姜海琪
受保護的技術使用者：鹽城博越管件有限公司
技術研發日：20240904
技術公布日：2025/4/28
