本發明涉及消防設備領域，具體為一種智能壓力監測閥門。

背景技術：

1、閥門是在常態下保持滅火劑瓶內壓力穩定，防止泄漏，并可在火災時快速釋放滅火劑的裝置。許多傳統閥門缺乏實時壓力監測功能，這使得在出現泄壓或異常情況時，工作人員難以及時察覺并采取有效措施，會對設備的安全性和可靠性造成影響。為解決這一問題，一般在滅火劑瓶上的閥門上外接機械壓力表或變送器。然而此種外置壓力監測裝置，占用空間大且易受環境（如振動、濕度）干擾，導致數據失真，同時在連接處易發生泄漏，從而影響滅火劑瓶的使用壽命。

技術實現思路

1、本發明的目的是提供一種智能壓力監測閥門，該種智能壓力監測閥門可解決外置壓力監測裝置占用空間大、易受環境干擾、數據失真、在連接處易發生泄漏的問題。

2、本發明的上述優化結構是通過以下技術方案得以實現的：一種智能壓力監測閥門，包括閥體；

3、閥腔，所述閥腔設于所述閥體內；

4、閥芯組件，所述閥芯組件滑動設于所述閥腔內；

5、閥蓋組件，所述閥蓋組件設于所述閥體頂部，并封設于所述閥腔頂部；

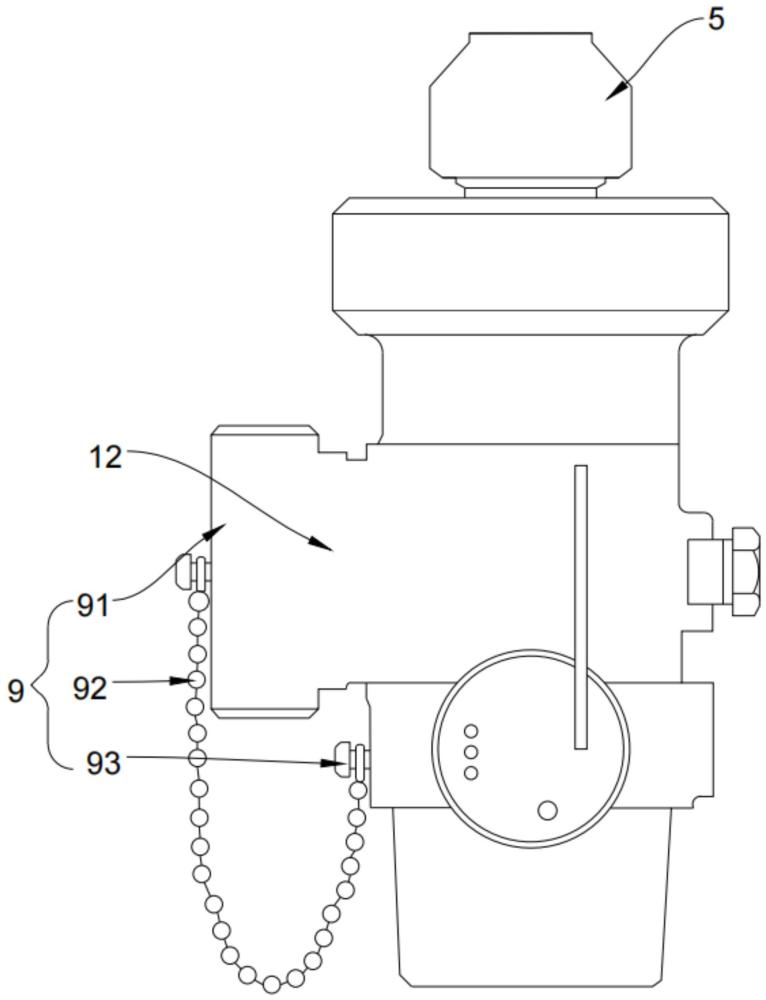

6、連接頭，所述連接頭設于所述閥蓋組件頂部；

7、壓力監測組件，所述壓力監測組件內嵌于所述閥體上，并可對所述閥腔內的壓力進行監測。

8、在一些實施例中，?所述閥體包括滅火劑進口，所述滅火劑進口設于所述閥體底部，并與滅火劑瓶、所述閥腔均連通；

9、滅火劑出口，所述滅火劑出口設于所述閥體側面，并與滅火噴嘴、所述閥腔均連通，且所述滅火劑進口與所述滅火劑出口之間設有所述壓力監測組件。

10、在一些實施例中，?所述閥芯組件包括閥芯本體，所述閥芯本體可滑動設于所述閥腔內；

11、壓蓋，所述壓蓋設于所述閥芯本體底部；

12、第一密封圈，所述第一密封圈設于所述閥芯本體與所述壓蓋之間；

13、連通孔，所述連通孔貫穿所述閥芯本體、所述壓蓋；

14、第二密封圈，所述第二密封圈同軸套設在所述閥芯本體頂部，并與所述閥腔內壁滑動且密封連接。

15、在一些實施例中，?所述閥蓋組件包括蓋體，所述蓋體頂部與所述連接頭可拆卸連接；

16、安裝槽，所述安裝槽設于所述蓋體底部，并與所述閥體頂部可拆卸連接；

17、排氣孔，所述排氣孔貫穿所述蓋體，并與所述閥腔連通；

18、第一膜片，所述第一膜片封設于所述排氣孔頂部；

19、密封件，所述密封件設于所述閥體與所述安裝槽之間。

20、在一些實施例中，?所述密封件包括第一環槽，所述第一環槽設于所述安裝槽內底壁；

21、第三密封圈，所述第三密封圈設于所述第一環槽內；

22、第二環槽，所述第二環槽設于所述安裝槽底壁與側壁連接處；

23、第三環槽，所述第三環槽設于所述閥體底部外側壁上；

24、密封墊圈，所述密封墊圈設于所述第二環槽與所述第三環槽之間。

25、在一些實施例中，?所述壓力監測組件包括固定槽，所述固定槽貫穿所述閥體一側壁，并設于所述滅火劑進口與所述滅火劑出口之間；

26、壓力傳感器，所述壓力傳感器設于所述固定槽內，且所述壓力傳感器的測量端延伸至所述閥腔內；

27、壓力顯示件，所述壓力顯示件與所述壓力傳感器連接，并設于所述固定槽遠離所述閥腔一側，且所述壓力顯示件遠離所述壓力傳感器一側面與所述固定槽一端面平齊。

28、在一些實施例中，?所述壓力監測組件還包括穩固層，所述穩固層設于所述固定槽內壁與所述壓力傳感器、所述壓力顯示件之間。

29、在一些實施例中，?所述固定槽包括插接部，所述插接部設于所述固定槽靠近所述閥腔一側，并與所述壓力傳感器插接配合；

30、第一填充部，所述第一填充部與所述插接部同軸連接，并同軸設有所述壓力傳感器；

31、第二填充部，所述第二填充部與所述第一填充部同軸連接，并同軸設有所述壓力顯示件，且所述第一填充部與所述第二填充部之間設有所述穩固層。

32、在一些實施例中，?還包括降幅組件，所述降幅組件設于所述閥芯組件與所述閥蓋組件之間，所述降幅組件包括降幅槽，所述降幅槽設于所述閥芯組件頂部；

33、降幅彈簧，所述降幅彈簧底部固設于所述降幅槽內，所述降幅彈簧頂部固設于所述閥蓋組件底部。

34、在一些實施例中，?還包括安全組件，所述安全組件包括安全槽，所述安全槽設于所述閥體側壁上，并與所述閥腔連通；

35、第二膜片，所述第二膜片封設于所述安全槽內；

36、安全絲堵，所述安全絲堵與所述安全槽螺接配合；

37、泄氣孔，所述泄氣孔貫穿所述安全絲堵。

38、本發明實施例中上述的一個或多個技術方案，至少具有如下技術效果或優點：

39、（1）本發明通過將壓力監測組件嵌設在閥體內，使壓力監測組件的測量端直接與閥腔接觸，受環境影響小，減少因銹蝕和密封不嚴導致的設備故障和誤報，同時安裝時僅需安裝閥門即可完成壓力監測設備的安裝，減少連接點和外接管路，從而減少潛在泄漏點，降低安裝不良隱患，進而提升系統的可靠性與測量精度。

40、（2）本發明將壓力監測組件與智能報警系統、物聯網聯動系統無線電連接，無需人為操作即可遠程實時、準確地查看壓力狀態，提高監測的及時性和準確性，降低人員巡檢壓力，提高工作效率，并可在異常時自動報警，及時將告警信息通知維保方，對數據進行記錄、分析，便于追溯責任和設備管理，實現預測性維護。

技術特征：

1.一種智能壓力監測閥門，其特征在于：包括閥體（1）；

2.根據權利要求1所述的一種智能壓力監測閥門，其特征在于：所述閥體（1）包括滅火劑進口（11），所述滅火劑進口（11）設于所述閥體（1）底部，并與滅火劑瓶、所述閥腔（2）均連通；

3.根據權利要求1所述的一種智能壓力監測閥門，其特征在于：所述閥芯組件（3）包括閥芯本體（31），所述閥芯本體（31）可滑動設于所述閥腔（2）內；

4.根據權利要求1所述的一種智能壓力監測閥門，其特征在于：所述閥蓋組件（4）包括蓋體（41），所述蓋體（41）頂部與所述連接頭（5）可拆卸連接；

5.根據權利要求4所述的一種智能壓力監測閥門，其特征在于：所述密封件（44）包括第一環槽，所述第一環槽設于所述安裝槽內底壁；

6.根據權利要求2所述的一種智能壓力監測閥門，其特征在于：所述壓力監測組件（6）包括固定槽，所述固定槽貫穿所述閥體（1）一側壁，并設于所述滅火劑進口（11）與所述滅火劑出口（12）之間；

7.根據權利要求6所述的一種智能壓力監測閥門，其特征在于：所述壓力監測組件（6）還包括穩固層（63），所述穩固層（63）設于所述固定槽內壁與所述壓力傳感器（61）、所述壓力顯示件（62）之間。

8.根據權利要求7所述的一種智能壓力監測閥門，其特征在于：所述固定槽包括插接部，所述插接部設于所述固定槽靠近所述閥腔（2）一側，并與所述壓力傳感器（61）插接配合；

9.根據權利要求4所述的一種智能壓力監測閥門，其特征在于：還包括降幅組件（7），所述降幅組件（7）設于所述閥芯組件（3）與所述閥蓋組件（4）之間，所述降幅組件（7）包括降幅槽（71），所述降幅槽（71）設于所述閥芯組件（3）頂部；

10.根據權利要求1所述的一種智能壓力監測閥門，其特征在于：還包括安全組件（8），所述安全組件（8）包括安全槽，所述安全槽設于所述閥體（1）側壁上，并與所述閥腔（2）連通；

技術總結
本發明公開了一種智能壓力監測閥門，涉及消防設備領域，包括閥體，閥腔設于閥體內，閥芯組件滑動設于閥腔內，閥蓋組件設于閥體頂部，并封設于閥腔頂部，連接頭設于閥蓋組件頂部，壓力監測組件內嵌于閥體上，并可對閥腔內的壓力進行監測；該種智能壓力監測閥門可解決外置壓力監測裝置占用空間大、易受環境干擾、數據失真、在連接處易發生泄漏的問題。

技術研發人員：張嘉豪,張劍峰,曾昭琳
受保護的技術使用者：江西劍安消防科技股份有限公司
技術研發日：
技術公布日：2025/4/28
