本技術屬于管道支吊架，具體為一種抗酸堿侵蝕的安全性管道支吊架。

背景技術：

1、管道支吊架是支架和吊架的合稱，是管道系統設計中的一個重要組成部分，可限制管道位移和吸收震動，確保管道系統安全運行，并延長其使用壽命，常見管道支架都是由金屬材料制成，為了進一步提高其使用壽命，會在金屬管道支架上噴涂上抗酸堿腐蝕涂料，以增加管道支架的抗酸堿侵蝕性，而抗酸堿侵蝕的管道支吊架在使用的過程中，不便于根據實際需要對管道的高度進行調節，存在一定的局限性，從而不便于達到更好的實用性。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種抗酸堿侵蝕的安全性管道支吊架，有效的解決了抗酸堿侵蝕的管道支吊架在使用的過程中，不便于根據實際需要對管道的高度進行調節，存在一定的局限性，從而不便于達到更好的實用性的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種抗酸堿侵蝕的安全性管道支吊架，包括條形頂板，所述條形頂板的下方設置有第一弧形板，第一弧形板的兩端均固定貫穿安裝有連接螺套，第一弧形板的正下方設置有第二弧形板，第二弧形板的兩端均活動貫穿安裝有連接螺栓，且連接螺栓的頂端螺紋安裝于連接螺套的內部，條形頂板的底端中部固定安裝有調節組件，且調節組件的底部與第一弧形板的頂部連接，調節組件包括條形框，且條形框固定安裝于條形頂板的底端中部，條形框的一側設置有調節盤，且調節盤的外側均勻開設有防滑齒槽，條形框的內部轉動安裝有雙向螺桿，且雙向螺桿的一端活動貫穿于條形框并與調節盤固定連接，雙向螺桿的外側對稱螺紋安裝有螺紋活動套，條形框的內部頂端對稱固定安裝有定位板，且兩個定位板位于兩個螺紋活動套之間，雙向螺桿活動貫穿安裝于定位板的內部，螺紋活動套的底部固定安裝有第一連接軸，第一連接軸上轉動安裝有連接條，且連接條的內部開設有條形開口結構，連接條遠離第一連接軸的一端轉動安裝有第二連接軸，且兩個第二連接軸對稱固定安裝于第一弧形板的頂部。

3、優選的，所述螺紋活動套的頂部固定安裝有定位滑塊，條形框的內部頂端對稱開設有定位滑槽，且定位滑塊滑動安裝于定位滑槽的內部。

4、優選的，所述第一弧形板的兩端均活動貫穿安裝有定位滑桿，且定位滑桿的頂部與條形頂板的底部固定連接，定位滑桿的底部固定安裝有支撐擋塊。

5、優選的，所述條形頂板的頂部對稱固定安裝有固定條，且固定條的兩端均貫穿開設有固定安裝孔。

6、與現有技術相比，本實用新型的有益效果是：

7、1)在工作中，通過設置的條形頂板、第二弧形板、連接螺栓、連接螺套、第一弧形板以及調節組件的互相作用，能夠使得抗酸堿侵蝕的管道支吊架在使用的過程中，便于根據實際需要對管道的高度進行調節，降低了管道支吊架的局限性，從而便于達到更好的實用性；

8、2)在工作中，通過設置的定位滑桿以及支撐擋塊的互相作用，能夠使得第一弧形板在移動時，便于達到更好的穩定性，從而便于能夠更好的對管道進行高度調節操作。

技術特征：

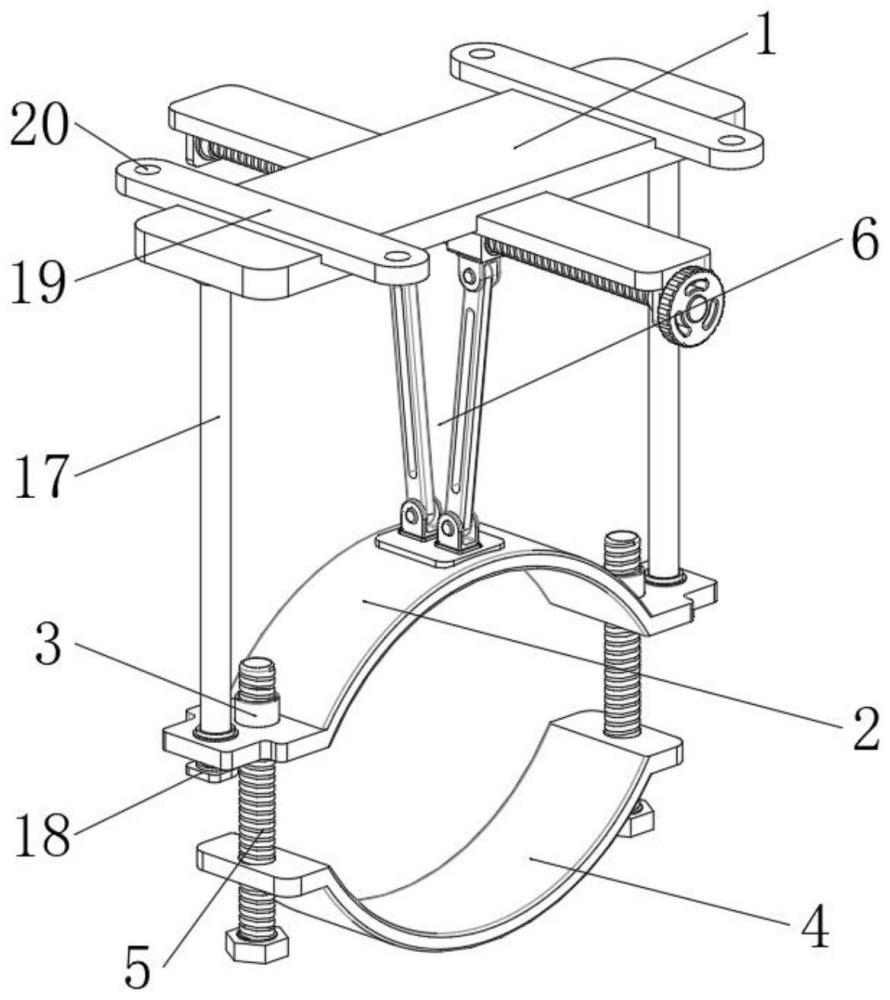

1.一種抗酸堿侵蝕的安全性管道支吊架，包括條形頂板(1)，其特征在于：所述條形頂板(1)的下方設置有第一弧形板(2)，第一弧形板(2)的兩端均固定貫穿安裝有連接螺套(3)，第一弧形板(2)的正下方設置有第二弧形板(4)，第二弧形板(4)的兩端均活動貫穿安裝有連接螺栓(5)，且連接螺栓(5)的頂端螺紋安裝于連接螺套(3)的內部，條形頂板(1)的底端中部固定安裝有調節組件(6)，且調節組件(6)的底部與第一弧形板(2)的頂部連接，調節組件(6)包括條形框(7)，且條形框(7)固定安裝于條形頂板(1)的底端中部，條形框(7)的一側設置有調節盤(8)，且調節盤(8)的外側均勻開設有防滑齒槽，條形框(7)的內部轉動安裝有雙向螺桿(9)，且雙向螺桿(9)的一端活動貫穿于條形框(7)并與調節盤(8)固定連接，雙向螺桿(9)的外側對稱螺紋安裝有螺紋活動套(10)，條形框(7)的內部頂端對稱固定安裝有定位板(11)，且兩個定位板(11)位于兩個螺紋活動套(10)之間，雙向螺桿(9)活動貫穿安裝于定位板(11)的內部，螺紋活動套(10)的底部固定安裝有第一連接軸(12)，第一連接軸(12)上轉動安裝有連接條(13)，且連接條(13)的內部開設有條形開口結構，連接條(13)遠離第一連接軸(12)的一端轉動安裝有第二連接軸(14)，且兩個第二連接軸(14)對稱固定安裝于第一弧形板(2)的頂部。

2.根據權利要求1所述的一種抗酸堿侵蝕的安全性管道支吊架，其特征在于：所述螺紋活動套(10)的頂部固定安裝有定位滑塊(15)，條形框(7)的內部頂端對稱開設有定位滑槽(16)，且定位滑塊(15)滑動安裝于定位滑槽(16)的內部。

3.根據權利要求1所述的一種抗酸堿侵蝕的安全性管道支吊架，其特征在于：所述第一弧形板(2)的兩端均活動貫穿安裝有定位滑桿(17)，且定位滑桿(17)的頂部與條形頂板(1)的底部固定連接，定位滑桿(17)的底部固定安裝有支撐擋塊(18)。

4.根據權利要求1所述的一種抗酸堿侵蝕的安全性管道支吊架，其特征在于：所述條形頂板(1)的頂部對稱固定安裝有固定條(19)，且固定條(19)的兩端均貫穿開設有固定安裝孔(20)。

技術總結
本技術涉及管道支吊架技術領域，且公開了一種抗酸堿侵蝕的安全性管道支吊架，解決了抗酸堿侵蝕的管道支吊架在使用的過程中，不便于根據實際需要對管道的高度進行調節，存在一定的局限性，從而不便于達到更好的實用性的問題，其包括條形頂板，條形頂板的下方設置有第一弧形板，第一弧形板的兩端均固定貫穿安裝有連接螺套，第一弧形板的正下方設置有第二弧形板，第二弧形板的兩端均活動貫穿安裝有連接螺栓，條形頂板的底端中部固定安裝有調節組件；本技術，能夠使得抗酸堿侵蝕的管道支吊架在使用的過程中，便于根據實際需要對管道的高度進行調節，降低了管道支吊架的局限性，從而便于達到更好的實用性。
