本技術涉及鋼構件，具體為一種熱軋異形h型鋼。

背景技術：

1、熱軋h型鋼鋼，翼緣寬，側向剛度大，抗彎能力強，熱軋h型鋼根據不同用途合理分配截面尺寸的高寬比，具有優良的力學性能和優越的使用性能，結構強度高，熱軋異形h型鋼的鋼結構工業化制作程度高，便于機械制造，集約化生產，精度高，安裝方便，質量易于保證，可以建成真正的房屋制作工廠、橋梁制作工廠、工業廠房制作工廠等；

2、熱軋異形h型鋼使用時的長度，一般根據使用需求進行調節，根據使用情形，對其進行切割等處理方式，將其調節至所需長度，此方式在進行熱軋異形h型鋼的尺寸調節時，較為不便，因此需要對其進行改進，使其更加便于進行使用。

技術實現思路

1、本實用新型的目的在于提供一種熱軋異形h型鋼，以解決上述背景技術中提出不便于對熱軋異形h型鋼的尺寸進行調節的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種熱軋異形h型鋼，包括第一承載梁和第二承載梁，所述第一承載梁的頂端與底端均固定有第一橫梁，所述第一橫梁的一側設置有第二橫梁，所述第二橫梁的內側固定有第二承載梁，所述第一承載梁與第二承載梁的內側設置有連接用的連接組件，所述連接組件包括連接槽、連接板、調節孔和調節螺栓，所述第一承載梁與第二承載梁的內側設置有連接槽，所述連接槽的內部設置有連接板，所述第一承載梁與第二承載梁的一端設置有調節孔，所述調節孔的內部設置有調節螺栓，所述調節螺栓一端延伸至連接槽的內部。

3、優選的，所述連接板的橫截面小于連接槽的橫截面，所述連接板與連接槽構成伸縮結構。

4、優選的，所述第一橫梁與第二橫梁的表面設置有插槽，所述插槽的內部設置有支撐板，所述支撐板的兩側均固定有限位臺，所述限位臺的內側固定有斜撐板。

5、優選的，所述支撐板的橫截面小于插槽的橫截面，所述支撐板與插槽構成可拆卸結構。

6、優選的，所述斜撐板在限位臺的內側固定有若干個，若干個所述斜撐板呈平行分布。

7、優選的，所述第一橫梁與第二橫梁的表面設置有通槽，所述通槽的內側設置有滑槽，所述滑槽的內部設置有安裝板，所述安裝板的頂端固定有撥片，所述安裝板的表面設置有安裝孔，所述通槽的兩側均設置有固定孔，所述固定孔的內部設置有固定栓，所述固定栓底端延伸至滑槽的內部。

8、優選的，所述安裝板的橫截面小于滑槽的橫截面，所述安裝板與滑槽構成滑動結構。

9、優選的，所述安裝孔在安裝板的表面設置有若干個，若干個所述安裝孔呈等間距分布。

10、與現有技術相比，本實用新型的有益效果是：通過設置有連接槽和連接板，第一承載梁與第二承載梁之間，通過連接板進行連接，將第一承載梁、第二承載梁表面的調節螺栓擰至松動后，可向兩側拉動第一承載梁、第二承載梁，手動調節內側連接板的露出長度，以此可輔助對第一承載梁、第二承載梁的整體長度進行調節處理，調節完畢后，再將調節螺栓擰緊進行固定即可，實現了該熱軋異形h型鋼整體長度調節時的便捷性；

11、通過設置有支撐板，使用時，支撐板可順著插槽插入至第一橫梁、第二橫梁的內側，借助支撐板可輔助對第一橫梁、第二橫梁進行支撐加固的處理，防止第一橫梁、第二橫梁在使用時出現變形，加強了該熱軋異形h型鋼使用時的穩定性；

12、通過設置有安裝板，將通槽兩側的固定栓擰至松動，松開對安裝板的固定后，借助撥片可滑動安裝板，以此可輔助對安裝板表面安裝孔的位置進行調節，以便于安裝孔與錨固件配合，實現了該熱軋異形h型鋼安裝時的輔助性。

技術特征：

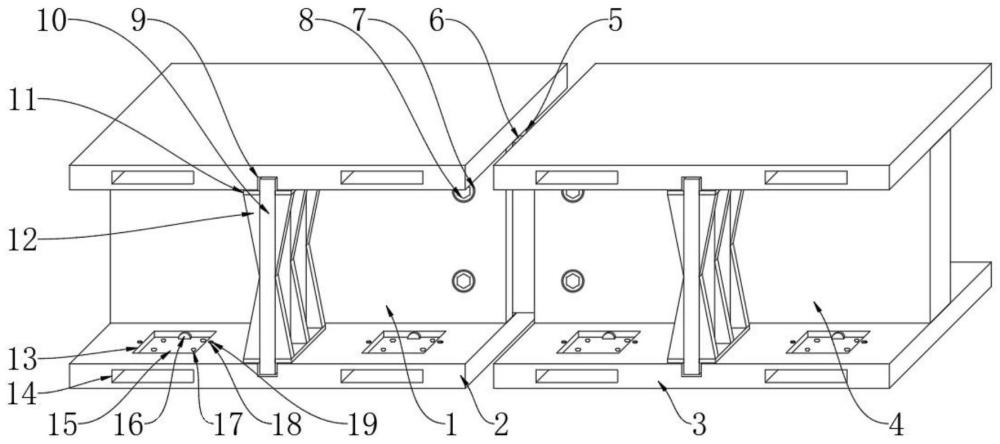

1.一種熱軋異形h型鋼，包括第一承載梁(1)和第二承載梁(4)，其特征在于：所述第一承載梁(1)的頂端與底端均固定有第一橫梁(2)，所述第一橫梁(2)的一側設置有第二橫梁(3)，所述第二橫梁(3)的內側固定有第二承載梁(4)，所述第一承載梁(1)與第二承載梁(4)的內側設置有連接用的連接組件；

2.根據權利要求1所述的一種熱軋異形h型鋼，其特征在于：所述連接板(6)的橫截面小于連接槽(5)的橫截面，所述連接板(6)與連接槽(5)構成伸縮結構。

3.根據權利要求1所述的一種熱軋異形h型鋼，其特征在于：所述第一橫梁(2)與第二橫梁(3)的表面設置有插槽(9)，所述插槽(9)的內部設置有支撐板(10)，所述支撐板(10)的兩側均固定有限位臺(11)，所述限位臺(11)的內側固定有斜撐板(12)。

4.根據權利要求3所述的一種熱軋異形h型鋼，其特征在于：所述支撐板(10)的橫截面小于插槽(9)的橫截面，所述支撐板(10)與插槽(9)構成可拆卸結構。

5.根據權利要求3所述的一種熱軋異形h型鋼，其特征在于：所述斜撐板(12)在限位臺(11)的內側固定有若干個，若干個所述斜撐板(12)呈平行分布。

6.根據權利要求1所述的一種熱軋異形h型鋼，其特征在于：所述第一橫梁(2)與第二橫梁(3)的表面設置有通槽(13)，所述通槽(13)的內側設置有滑槽(14)，所述滑槽(14)的內部設置有安裝板(15)，所述安裝板(15)的頂端固定有撥片(16)，所述安裝板(15)的表面設置有安裝孔(17)，所述通槽(13)的兩側均設置有固定孔(18)，所述固定孔(18)的內部設置有固定栓(19)，所述固定栓(19)底端延伸至滑槽(14)的內部。

7.根據權利要求6所述的一種熱軋異形h型鋼，其特征在于：所述安裝板(15)的橫截面小于滑槽(14)的橫截面，所述安裝板(15)與滑槽(14)構成滑動結構。

8.根據權利要求6所述的一種熱軋異形h型鋼，其特征在于：所述安裝孔(17)在安裝板(15)的表面設置有若干個，若干個所述安裝孔(17)呈等間距分布。

技術總結
本技術公開了一種熱軋異形H型鋼，具體涉及鋼構件技術領域，包括第一承載梁和第二承載梁，所述第一承載梁的頂端與底端均固定有第一橫梁，所述第一橫梁的一側設置有第二橫梁，所述第一承載梁與第二承載梁的內側設置有連接用的連接組件。本技術通過設置有連接槽和連接板，第一承載梁與第二承載梁之間，通過連接板進行連接，將第一承載梁、第二承載梁表面的調節螺栓擰至松動后，可向兩側拉動第一承載梁、第二承載梁，手動調節內側連接板的露出長度，以此可輔助對第一承載梁、第二承載梁的整體長度進行調節處理，調節完畢后，再將調節螺栓擰緊進行固定即可，實現了該熱軋異形H型鋼整體長度調節時的便捷性。

技術研發人員：陳觀貴
受保護的技術使用者：廈門勇奮發建筑裝飾有限公司
技術研發日：20240410
技術公布日：2025/4/28
