本技術涉及電動閘板閥門，具體為一種降低閘板閥摩擦力的電動閘板閥。

背景技術：

1、閘板閥是一種常用的截?cái)嚅y，主要用于接通或截?cái)喙苈分械慕橘|(zhì)，而不用于調節介質流量。它在工業生產中扮演著重要角色，通過閥門的開合和流體的調節，保障了各種生產過程和各個行業的安全運行。

2、現有技術公開了一項實用新型專利，名稱為：種煙道電動閘板閥，公開號為：cn203023524u。它包括支撐架、驅動傳動裝置、升降裝置、閘板，其中閘板兩端面設在移動導槽內，移動導槽垂直于煙道軸線。

3、但該專利申請說明書中的煙道電動閘板閥在升降時會存在阻力較大的問題，會對閘板造成影響，進一步會影響閘板閥的密封效果。

技術實現思路

1、本實用新型為解決現有技術中存在的問題，提出了一種電動密封閥，在電動閘板閥的運行過程中，能有效降低閘板在升降過程中的阻力，以提高閘板閥的運行穩定性與密封性能。本實用新型具體如下：

2、一種降低閘板閥摩擦力的電動閘板閥，結構包括：支撐架、驅動傳動裝置、升降裝置、導向裝置和閘板，所述驅動傳動裝置的輸出端連接升降裝置的輸入端，所述升降裝置的輸出端連接閘板，其特征在于，閘板的左右兩側后方安裝有導向裝置，所述導向裝置包括滾輪軸和軌道滾輪。

3、所述滾輪軸按照煙道軸線方向布置在支撐架上，用螺栓緊固件安裝于所示支撐架上。

4、所述軌道滾輪安裝在所述滾輪軸的兩側靠近支撐架的左右端面內，其活動范圍限制在支撐架左右端面的內部。

5、所述支撐架的一側內部上端固定有限制所述閘板移動位置的限位板。

6、所述驅動傳動裝置的輸出端連接的t型螺紋絲杠、用于固定t型螺紋絲杠的軸承座、用于連接所述閘板的固定部。

7、所述軸承座安裝在所述支撐架的上部，用于固定所述t型螺紋絲杠。

8、所述固定部包括絲母和絲母盒。

9、所述升降裝置連接于所述閘板并位于支撐架的上方，帶動閘板的上下移動。

10、有益效果在于：

11、1.本申請的一種降低閘板閥摩擦力的電動閘板閥在閘板后方安裝用于導向的軌道滾輪，可將傳統閘板閥中的閘板與支撐架卡槽之間的滑動摩擦轉變?yōu)殚l板與軌道滾輪之間的滾動摩擦，有效減少電動閘板閥在升降過程中的阻力，防止閘板在運行過程中由于阻力過大而發生的形變，以提高電動閘板閥的運行穩定性與密封性。

12、2.傳統電動閘板閥在運行過程中，支撐架上的卡槽容易積灰，從而在閘板向下移動時，閘板與支撐架上的卡槽不能完全密封。本申請的一種降低閘板閥摩擦力的電動閘板閥在閘板后方安裝用于導向的軌道滾輪，可在閘板上下移動時，積灰隨著軌道滾輪的轉動實現自清理，以提高電動閘板閥的密封性能。

技術特征：

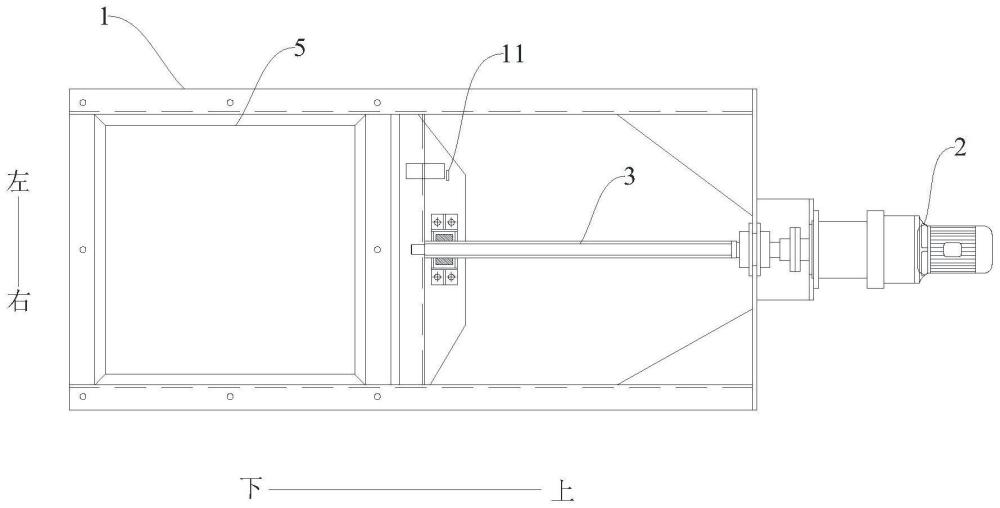

1.一種降低閘板閥摩擦力的電動閘板閥，結構包括：支撐架(1)、驅動傳動裝置(2)、升降裝置(3)、導向裝置(4)和閘板(5)，所述驅動傳動裝置(2)的輸出端連接升降裝置(3)的輸入端，所述升降裝置(3)的輸出端連接閘板(5)，其特征在于，閘板(5)的左右兩側后方安裝有導向裝置(4)，所述導向裝置(4)包括滾輪軸(41)和軌道滾輪(42)。

2.根據權利要求1所述的一種降低閘板閥摩擦力的電動閘板閥，其特征在于，所述滾輪軸(41)按照煙道軸線方向布置在支撐架(1)上。

3.根據權利要求1所述的一種降低閘板閥摩擦力的電動閘板閥，其特征在于，所述軌道滾輪(42)安裝在所述滾輪軸(41)的兩側靠近支撐架(1)的左右端面內。

4.根據權利要求1所述的一種降低閘板閥摩擦力的電動閘板閥，其特征在于，所述支撐架(1)的一側內部上端固定有限制所述閘板(5)移動位置的限位板(11)。

5.根據權利要求1所述的一種降低閘板閥摩擦力的電動閘板閥，其特征在于，升降裝置(3)包括：與所述驅動傳動裝置(2)的輸出端連接的t型螺紋絲杠(31)、用于固定t型螺紋絲杠(31)的軸承座(32)、用于連接所述閘板(5)的固定部(33)。

6.根據權利要求5所述的一種降低閘板閥摩擦力的電動閘板閥，其特征在于，所述軸承座(32)安裝在所述支撐架(1)的上部，用于固定所述t型螺紋絲杠(31)。

7.根據權利要求5所述的一種降低閘板閥摩擦力的電動閘板閥，其特征在于，所述固定部(33)包括絲母(331)和絲母盒(332)。

8.根據權利要求1所述的一種降低閘板閥摩擦力的電動閘板閥，其特征在于，所述升降裝置(3)連接于所述閘板(5)并位于支撐架(1)的上方，帶動閘板(5)的上下移動。

技術總結
本申請?zhí)岢隽艘环N降低閘板閥摩擦力的電動閘板閥，涉及電動閘板閥門技術領域。為了解決現有技術中的煙道電動閘板閥在升降時由于阻力較大影響閘板閥密封效果的技術問題。將本申請方案設置為：電動閘板閥結構包括支撐架、驅動裝置、升降裝置、導向裝置和閘板，支撐架上安裝有驅動傳動裝置，所述驅動傳動裝置的輸出端連接升降裝置的輸入端，所述升降裝置的輸出端連接閘板，所述閘板的后方安裝有導向裝置。本申請的閘板閥在導向裝置模塊選用滾輪，有效降低閥板在運動過程中的摩擦力，降低閥板發生形變的可能性，以提高閘板運行過程中的穩定性和裝置的密封性能。
