本技術涉及雙臂波紋管安裝，尤其涉及一種高抗壓耐磨的雙壁波紋管。

背景技術：

1、雙壁波紋管是一種具有波紋結構的管道材料，由兩層管壁組成，通常有內壁和外壁之分，并通過波紋連接,高抗壓耐磨的雙壁波紋管通常采用特殊的設計和材料，以提供卓越的抗壓和耐磨性能。

2、波紋管外壁設有波浪紋理，而現雙臂波紋管在安裝時，時常因為波紋管頭尾安裝不便時常需要鋸掉一部分使波浪紋理最低的角度來安裝，這才容易讓雙臂波紋管頭尾連接，鋸掉的雙臂波紋管就浪費掉了。

3、為解決上述問題，我們提出了一種高抗壓耐磨的雙壁波紋管。

技術實現思路

1、本實用新型的目的是為了解決背景技術中的問題，而提出的一種高抗壓耐磨的雙壁波紋管。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種高抗壓耐磨的雙壁波紋管，包括波紋管，所述波紋管的左側壁固定連接有外伸套圈，所述波紋管的右側壁固定連接有內縮套圈，所述波紋管的左外側壁套設固定有加固箍，所述加固箍的頂部設有開口，所述加固箍的頂部固定連接有兩個與開口接觸的加固塊，兩個所述加固塊設有螺紋孔，兩個所述加固塊包括與螺紋孔螺紋連接的螺栓。

3、在上述的一種高抗壓耐磨的雙壁波紋管中，所述波紋管的右外側壁套設固定有加固圈，所述加固圈的左側壁固定連接有多個焊塊二，所述加固箍的右側壁固定連接有多個焊塊一，多個所述焊塊一的外側壁焊接有套設在波紋管外側壁的加固套，所述加固套的右側壁與焊塊二的左側壁焊接。

4、在上述的一種高抗壓耐磨的雙壁波紋管中，所述波紋管的外側壁涂刷有表面涂層。

5、在上述的一種高抗壓耐磨的雙壁波紋管中，所述外伸套圈的直徑大于內縮套圈，所述加固塊位于開口的正上方。

6、在上述的一種高抗壓耐磨的雙壁波紋管中，多個所述焊塊一和焊塊二均勻分布在加固箍和加固圈的外側壁。

7、在上述的一種高抗壓耐磨的雙壁波紋管中，所述波紋管增加了外壁厚度，所述波紋管由高密度聚乙烯材料制成，所述表面涂層由橡膠涂層制成。

8、與現有的技術相比，本一種高抗壓耐磨的雙壁波紋管的優點在于：

9、本實用新型需要安裝固定時，先將其中第一個波紋管放入需要安裝的地底，在將第二個波紋管以內縮套圈方向放置在第一個波紋管外伸套圈的后方，然后在推動第二個波紋管再使用加固箍讓第一個波紋管的內側壁與第二個波紋管的外側壁接觸時則完成加固安裝。

技術特征：

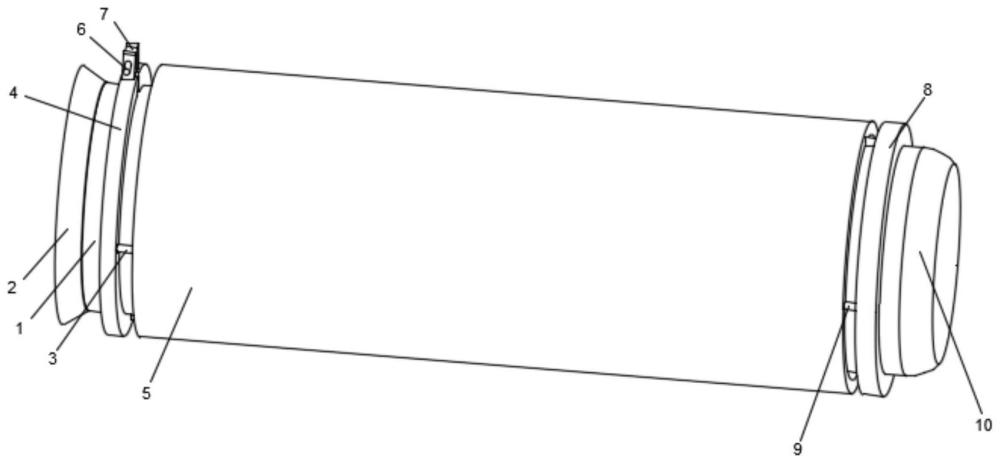

1.一種高抗壓耐磨的雙壁波紋管，包括波紋管（1），其特征在于，所述波紋管（1）的左側壁固定連接有外伸套圈（2），所述波紋管（1）的右側壁固定連接有內縮套圈（10），所述波紋管（1）的左外側壁套設固定有加固箍（4），所述加固箍（4）的頂部設有開口，所述加固箍（4）的頂部固定連接有兩個與開口接觸的加固塊（7），兩個所述加固塊（7）設有螺紋孔（11），兩個所述加固塊（7）包括與螺紋孔（11）螺紋連接的螺栓（6）。

2.根據權利要求1所述的一種高抗壓耐磨的雙壁波紋管，其特征在于，所述波紋管（1）的右外側壁套設固定有加固圈（8），所述加固圈（8）的左側壁固定連接有多個焊塊二（9），所述加固箍（4）的右側壁固定連接有多個焊塊一（3），多個所述焊塊一（3）的外側壁焊接有套設在波紋管（1）外側壁的加固套（5），所述加固套（5）的右側壁與焊塊二（9）的左側壁焊接。

3.根據權利要求1所述的一種高抗壓耐磨的雙壁波紋管，其特征在于，所述波紋管（1）的外側壁涂刷有表面涂層（12）。

4.根據權利要求1所述的一種高抗壓耐磨的雙壁波紋管，其特征在于，所述外伸套圈（2）的直徑大于內縮套圈（10），所述加固塊（7）位于開口的正上方。

5.根據權利要求2所述的一種高抗壓耐磨的雙壁波紋管，其特征在于，多個所述焊塊一（3）和焊塊二（9）均勻分布在加固箍（4）和加固圈（8）的外側壁。

6.根據權利要求3所述的一種高抗壓耐磨的雙壁波紋管，其特征在于，所述波紋管（1）增加了外壁厚度，所述波紋管（1）由高密度聚乙烯材料制成，所述表面涂層（12）由橡膠涂層制成。

技術總結
本技術屬于雙臂波紋管安裝技術領域，尤其涉及一種高抗壓耐磨的雙壁波紋管，包括波紋管，所述波紋管的左側壁固定連接有外伸套圈，所述波紋管的右側壁固定連接有內縮套圈，所述波紋管的左外側壁套設固定有加固箍，所述加固箍的頂部設有開口，所述加固箍的頂部固定連接有兩個與開口接觸的加固塊，兩個所述加固塊設有螺紋孔，兩個所述加固塊包括與螺紋孔螺紋連接的螺栓。本技術需要安裝固定時，先將其中第一個波紋管放入需要安裝的地底，在將第二個波紋管以內縮套圈方向放置在第一個波紋管外伸套圈的后方，然后在推動第二個波紋管再使用加固箍讓第一個波紋管的內側壁與第二個波紋管的外側壁接觸時，則完成波紋管的加固安裝。

技術研發人員：林世翠,李在善
受保護的技術使用者：福建飛起新型管業科技有限公司
技術研發日：20240417
技術公布日：2025/4/28
