本技術屬于管道支吊架，具體為一種耐沖擊的整體式管道支吊架。

背景技術：

1、管道支吊架是專用于管道支撐的架子，目前的管道安裝方式一般有兩種，一種是預埋在地下，還有一種就是通過管道支吊架連接在建筑結構的頂部，避免管道的鋪設占用過多的通行空間；根據授權公告號為：cn220523580u，名稱為“一種管道抗震支吊架”的專利文件，其包括固定桿，所述固定桿的底部滑動連接有吊架框，所述吊架框的內腔固定連接有阻尼伸縮桿，所述阻尼伸縮桿的伸縮端固定連接有移動板，所述阻尼伸縮桿的表面套設有彈簧，所述彈簧的一端與吊架框的內壁固定連接，所述彈簧的另一端與移動板固定連接，所述移動板的頂部設置有保溫機構，所述固定桿的內腔設置有調節機構；但仍存在以下缺陷：

2、其將管道放置在第一隔熱殼和第二隔熱殼之間，再通過多個定位桿和螺母對管道進行固定，因此需要工作人員多次進行操作，從而導致操作較為繁瑣，

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供一種耐沖擊的整體式管道支吊架，有效的解決了目前不便快速對管道進行安裝固定的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種耐沖擊的整體式管道支吊架，包括吊板，所述吊板的底部安裝有安裝機構和緩沖機構；

3、安裝機構包括位于吊板正下方的安裝板，安裝板的底部固定安裝有u型圓桿一，u型圓桿一的外側固定套接有套板，套板的頂部固定安裝有弧形放置板，u型圓桿一的外側活動套接有升降板，升降板的底部固定安裝有弧形壓板，弧形壓板位于弧形放置板的正上方，升降板與安裝板之間對稱固定連接有兩個復位彈簧，兩個復位彈簧均套設于u型圓桿一的外側，u型圓桿一的外側對稱固定套接有兩個套塊，兩個套塊與套板之間均固定連接有加強板。

4、優選的，所述升降板的底部對稱設有兩個底槽，兩個套塊上均轉動連接有支撐桿，兩個支撐桿均呈豎直狀態，兩個支撐桿的頂端分別插入兩個底槽的內部。

5、優選的，所述安裝板的底部固定安裝有安裝塊，安裝塊的底部固定安裝有立框，立框的內部活動套接有立桿，立桿的底端固定于升降板的頂部。

6、優選的，所述安裝塊的外側固定安裝有螺桿，螺桿的外側活動套設有滑板，滑板靠近安裝塊的一側固定安裝有u型圓桿二，u型圓桿二貫穿安裝塊并與安裝塊活動連接，螺桿的外側螺紋套接有螺母，螺母位于滑板遠離安裝塊的一側，滑板的底部轉動連接有活動桿，活動桿遠離滑板的一端與立桿轉動連接。

7、優選的，所述緩沖機構包括固定于吊板底部的u型圓桿三，u型圓桿三的外側活動套接有緩沖板，緩沖板位于安裝板的上方，且緩沖板與安裝板之間固定連接有兩個連接柱，吊板的底部固定安裝有u型板，u型板固定套接于u型圓桿三的外側，u型板與安裝板之間固定安裝有阻尼器和緩沖彈簧，緩沖彈簧套設于阻尼器的外側。

8、優選的，所述安裝板的頂部對稱固定安裝有兩個頂桿，兩個頂桿的頂端均貫穿u型板并固定安裝有頂塊，且兩個頂桿均與u型板活動連接。

9、與現有技術相比，本實用新型的有益效果是：

10、(1)本實用新型，通過復位彈簧和u型圓桿一以及升降板之間的配合，便于弧形壓板下降對放置在弧形放置板上的管道進行夾持，并通過u型圓桿二和安裝塊以及螺桿和螺母之間的配合，便于對滑板進行限位，并通過活動桿和立桿以及立框和升降板之間的配合，能夠對弧形壓板進行限位避免其上升，從而便于快速對管道牢固安裝；

11、(2)該新型通過頂桿和u型板以及緩沖板和u型圓桿三之間的配合，當管道受力而發生震動時使得安裝板震動，并通過阻尼器和緩沖彈簧之間的配合，便于對安裝板進行緩沖，繼而能夠對管道進行緩沖，從而便于起到減震的效果，提高管道的耐沖擊性。

技術特征：

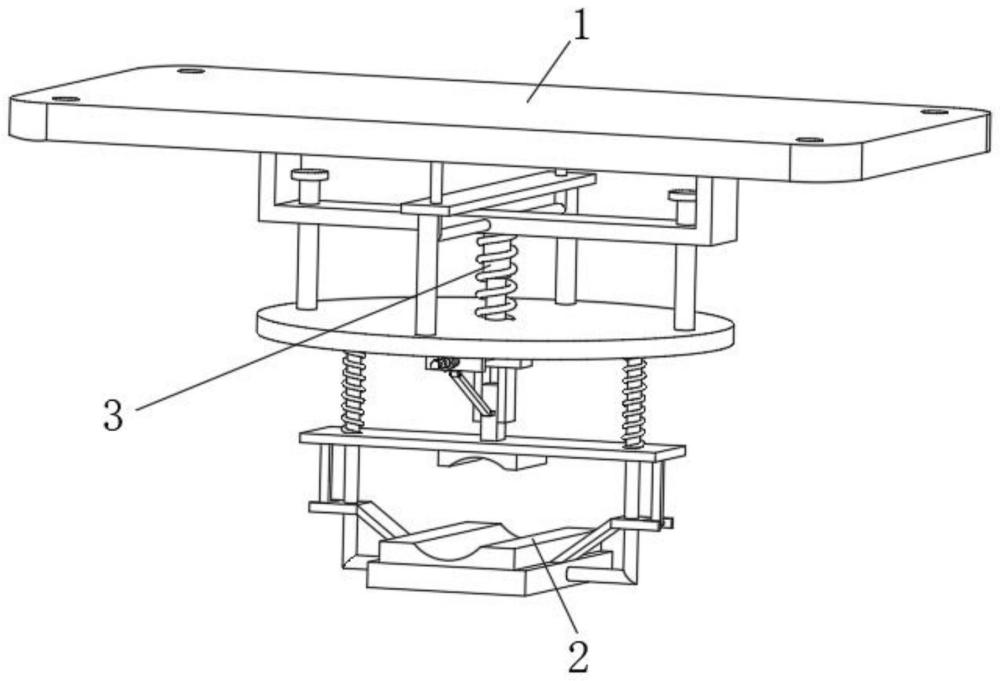

1.一種耐沖擊的整體式管道支吊架，包括吊板(1)，其特征在于：所述吊板(1)的底部安裝有安裝機構(2)和緩沖機構(3)；

2.根據權利要求1所述的一種耐沖擊的整體式管道支吊架，其特征在于：所述升降板(209)的底部對稱設有兩個底槽(2010)，兩個套塊(203)上均轉動連接有支撐桿(208)，兩個支撐桿(208)均呈豎直狀態，兩個支撐桿(208)的頂端分別插入兩個底槽(2010)的內部。

3.根據權利要求1所述的一種耐沖擊的整體式管道支吊架，其特征在于：所述安裝板(201)的底部固定安裝有安裝塊(2017)，安裝塊(2017)的底部固定安裝有立框(2018)，立框(2018)的內部活動套接有立桿(2011)，立桿(2011)的底端固定于升降板(209)的頂部。

4.根據權利要求3所述的一種耐沖擊的整體式管道支吊架，其特征在于：所述安裝塊(2017)的外側固定安裝有螺桿(2015)，螺桿(2015)的外側活動套設有滑板(2014)，滑板(2014)靠近安裝塊(2017)的一側固定安裝有u型圓桿二(2016)，u型圓桿二(2016)貫穿安裝塊(2017)并與安裝塊(2017)活動連接，螺桿(2015)的外側螺紋套接有螺母(2013)，螺母(2013)位于滑板(2014)遠離安裝塊(2017)的一側，滑板(2014)的底部轉動連接有活動桿(2012)，活動桿(2012)遠離滑板(2014)的一端與立桿(2011)轉動連接。

5.根據權利要求1所述的一種耐沖擊的整體式管道支吊架，其特征在于：所述緩沖機構(3)包括固定于吊板(1)底部的u型圓桿三(301)，u型圓桿三(301)的外側活動套接有緩沖板(308)，緩沖板(308)位于安裝板(201)的上方，且緩沖板(308)與安裝板(201)之間固定連接有兩個連接柱(303)，吊板(1)的底部固定安裝有u型板(306)，u型板(306)固定套接于u型圓桿三(301)的外側，u型板(306)與安裝板(201)之間固定安裝有阻尼器(307)和緩沖彈簧(304)，緩沖彈簧(304)套設于阻尼器(307)的外側。

6.根據權利要求1所述的一種耐沖擊的整體式管道支吊架，其特征在于：所述安裝板(201)的頂部對稱固定安裝有兩個頂桿(305)，兩個頂桿(305)的頂端均貫穿u型板(306)并固定安裝有頂塊(302)，且兩個頂桿(305)均與u型板(306)活動連接。

技術總結
本技術涉及管道支吊架技術領域，且公開了一種耐沖擊的整體式管道支吊架，解決了目前不便快速對管道進行安裝固定的問題，其包括吊板，所述吊板的底部安裝有安裝機構和緩沖機構，安裝機構包括位于吊板正下方的安裝板，安裝板的底部固定安裝有U型圓桿一，U型圓桿一的外側固定套接有套板；本技術，通過復位彈簧和U型圓桿一以及升降板之間的配合，便于弧形壓板下降對放置在弧形放置板上的管道進行夾持，并通過U型圓桿二和安裝塊以及螺桿和螺母之間的配合，便于對滑板進行限位，并通過活動桿和立桿以及立框和升降板之間的配合，能夠對弧形壓板進行限位避免其上升，從而便于快速對管道牢固安裝。

技術研發人員：高勇,周安
受保護的技術使用者：江蘇大力城電氣有限公司
技術研發日：20240409
技術公布日：2025/4/28
