本技術涉及高平臺球閥，具體涉及一種硅溶膠高平臺球閥。

背景技術：

1、硅溶膠高平臺球閥具有一定量成膜溶解的特性，其耐水性、耐熱性能明顯優于有機涂料，現硅溶膠在生產加工運輸中會使用高平臺球閥。高平臺球閥是普通球閥的進化產品，其具備普通球閥的所有功能，而且在造型上比普通球閥更美觀，更精致。由于其頂部設置有平臺，使得高平臺球閥安裝電動或者氣動執行器非常方便，還可以免支架節約成本，提高生產效率，而且大大提高閥門與執行器之間的穩固性。

2、當下的高平臺球閥在安裝執行器時，往往采用螺栓進行安裝，安裝時會耗費大量的時間，降低生產效率，此外，同時由于閥體往往在潮濕環境下工作，長時間使用后螺紋連接部分極容易銹蝕，出現滑絲等問題，不便于閥體或執行器的更換或拆卸。

3、鑒于此，提出一種硅溶膠高平臺球閥。

技術實現思路

1、本實用新型的目的是解決上述的不足，提供一種硅溶膠高平臺球閥。

2、為了解決上述技術問題，本實用新型采用如下技術方案：一種硅溶膠高平臺球閥，包括閥體、設置在閥體頂部的安裝平臺、執行器和設置在執行器底部的安裝架，還包括：安裝部件，其固定在安裝平臺上，包括固定在安裝平臺上的多個安裝柱，所述安裝架上開設有與安裝柱形狀相適配的安裝槽，安裝部件用于將安裝架和安裝平臺固定；鎖止部件，其可拆卸地安裝在所述安裝部件的頂部，包括支架以及轉動安裝在支架底部的鎖止桿和固定連接在鎖止桿底部的鎖止頭，鎖止部件用于在安裝部件安裝好后對安裝部件進行鎖止限位。

3、進一步的，所述安裝柱上開設有與所述鎖止頭形狀相適配的用于鎖止頭插入的插槽。

4、進一步的，所述安裝柱上開設有用于對插入安裝柱的鎖止頭進行限位的鎖止槽，所述鎖止槽位于插槽的底部。

5、進一步的，所述鎖止桿的頂部均設置有齒輪，多個所述齒輪上嚙合連接有同一齒牙帶。

6、進一步的，所述齒輪的頂部和底部均固定連接有防止齒牙帶脫落的限位盤。

7、進一步的，所述齒輪的上方設置有切換旋鈕，所述切換旋鈕固定安裝在齒輪頂部的限位盤上，所述切換旋鈕用于轉動其中一個齒輪時通過齒牙帶帶動其余齒輪轉動。

8、進一步的，所述切換旋鈕上開設有第二限位槽，所述支架上開設有兩個第一限位槽，其中一個所述第一限位槽和所述第二限位槽內可拆卸地安裝有用于限位切換旋鈕的限位桿。

9、對比現有技術，本實用新型具有如下的有益效果：本實用新型提供的硅溶膠高平臺球閥能夠簡化球閥和執行器的安裝流程，免去了支架安裝的同時取代了傳統的螺栓安裝，使得閥體和執行器的安裝更為便捷，提高生產加工效率，同時，還能夠提升球閥和執行器的安裝效果，使得二者連接更為牢固，避免支架松動或者聯軸器間隙太大影響整體閥門的使用。

技術特征：

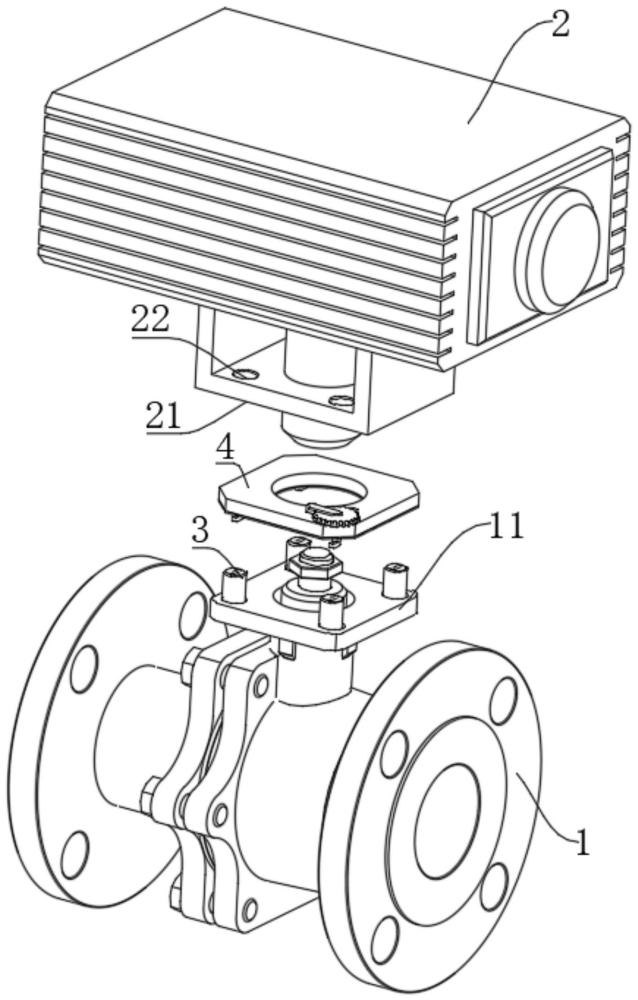

1.一種硅溶膠高平臺球閥，包括閥體(1)、設置在閥體(1)頂部的安裝平臺(11)、執行器(2)和設置在執行器(2)底部的安裝架(21)，其特征在于，還包括：

2.如權利要求1所述的硅溶膠高平臺球閥，其特征在于：所述安裝柱(31)上開設有與所述鎖止頭(421)形狀相適配的用于鎖止頭(421)插入的插槽(311)。

3.如權利要求2所述的硅溶膠高平臺球閥，其特征在于：所述安裝柱(31)上開設有用于對插入安裝柱(31)的鎖止頭(421)進行限位的鎖止槽(312)，所述鎖止槽(312)位于插槽(311)的底部。

4.如權利要求1所述的硅溶膠高平臺球閥，其特征在于：所述鎖止桿(42)的頂部均設置有齒輪(43)，多個所述齒輪(43)上嚙合連接有同一齒牙帶(44)。

5.如權利要求4所述的硅溶膠高平臺球閥，其特征在于：所述齒輪(43)的頂部和底部均固定連接有防止齒牙帶(44)脫落的限位盤。

6.如權利要求5所述的硅溶膠高平臺球閥，其特征在于：所述齒輪(43)的上方設置有切換旋鈕(46)，所述切換旋鈕(46)固定安裝在齒輪(43)頂部的限位盤(45)上，所述切換旋鈕(46)用于轉動其中一個齒輪(43)時通過齒牙帶(44)帶動其余齒輪(43)轉動。

7.如權利要求6所述的硅溶膠高平臺球閥，其特征在于：所述切換旋鈕(46)上開設有第二限位槽(461)，所述支架(41)上開設有兩個第一限位槽(411)，其中一個所述第一限位槽(411)和所述第二限位槽(461)內可拆卸地安裝有用于限位切換旋鈕(46)的限位桿(47)。

技術總結
本技術提供了一種硅溶膠高平臺球閥，包括閥體、設置在閥體頂部的安裝平臺、執行器和設置在執行器底部的安裝架，還包括：安裝部件，其固定在安裝平臺上，包括固定在安裝平臺上的多個安裝柱，所述安裝架上開設有與安裝柱形狀相適配的安裝槽，安裝部件用于將安裝架和安裝平臺固定；鎖止部件，其可拆卸地安裝在所述安裝部件的頂部，包括支架以及轉動安裝在支架底部的鎖止桿和固定連接在鎖止桿底部的鎖止頭。本技術提供的硅溶膠高平臺球閥能夠優化球閥和執行器的安裝效果，使得二者連接更為牢固，避免支架松動或者聯軸器間隙太大影響整體閥門的使用。此外，免去了支架安裝，并且取代了傳統的螺栓安裝，使得安裝和拆卸均更為便捷。

技術研發人員：蔡小瑋
受保護的技術使用者：安徽偉工機械科技有限公司
技術研發日：20240426
技術公布日：2025/3/20
