本技術涉及真空吸盤，具體涉及一種安全性高的真空吸盤。

背景技術：

1、真空吸盤是一種利用氣壓原理產生吸力的裝置，通常由橡膠、硅膠或其他彈性材料制成。它們通常用于吸附和抓取平滑表面的物體，例如玻璃、金屬、塑料等，真空吸盤的工作原理是利用氣壓差，在吸盤與被吸附物體之間創建真空，從而使得被吸附物體與吸盤之間產生吸力。當吸盤與被吸附物體接觸時，空氣被抽出吸盤內部的密封腔，形成低壓區域，從而產生吸力將被吸附物體牢固吸附在吸盤上。這種設計使得真空吸盤可以在不需要夾具或夾具印跡的情況下，牢固地抓取和搬運各種物體，由于吸盤在工作時，真空泵不能關停，需要有效的避免空氣進入管路影響使用，從而保證設備的使用安全性。

技術實現思路

1、本實用新型的目的在于提供一種安全性高的真空吸盤，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種安全性高的真空吸盤，包括吸盤，所述吸盤的表面固定連通有連管，所述連管的上端固定連通有進氣結構，所述連管的側壁固定連通有第一支管，所述第一支管通過閥體結構連通有第二支管，所述第二支管的外側端連通有真空泵。

3、優選的，所述進氣結構包括電磁閥和進氣管，所述連管的上端通過電磁閥連通有進氣管。

4、優選的，所述閥體結構包括空心筒，所述空心筒與第一支管連通，所述空心筒的另一端與第二支管相連通，所述空心筒的內壁固定裝配有支環，所述支環的上下兩側均貫穿有滑桿，兩個所述滑桿的側端固定裝配有堵板，所述堵板密封插接于支環的內壁，所述空心筒的內壁固定裝配有支板，所述支板通過彈簧與堵板相連。

5、優選的，還包括旁通結構，所述旁通結構包括兩個彎管，兩個所述彎管分別與第一支管以及第二支管相連通，兩個所述彎管之間固定連通有手動閥。

6、與現有技術相比，本實用新型的有益效果是：通過吸盤對工件進行吸附，方便工件位移以及加工，通過連管連通進氣結構，通過進氣結構的作用，方便在工作完成后，迅速取下工件，提高工作效率，通過第一支管與閥體結構以及第二支管的配合使用，當外側端的真空泵進行工作時，可以有效的抽動開啟閥體，此時可以將第一支管以及第二支管內部的空氣抽出，且將連管的內壁空氣同樣抽出，系統內部氣壓降低，真空度增加，吸盤的外側端工件會被牢固吸附，同時當真空泵意外關閉時，此時通過閥體結構的作用，會迅速關閉管路，空氣進入不到管路中，避免真空度下降，工件掉落，可以保證設備在使用時應對突發狀況的安全性，實用性強。

技術特征：

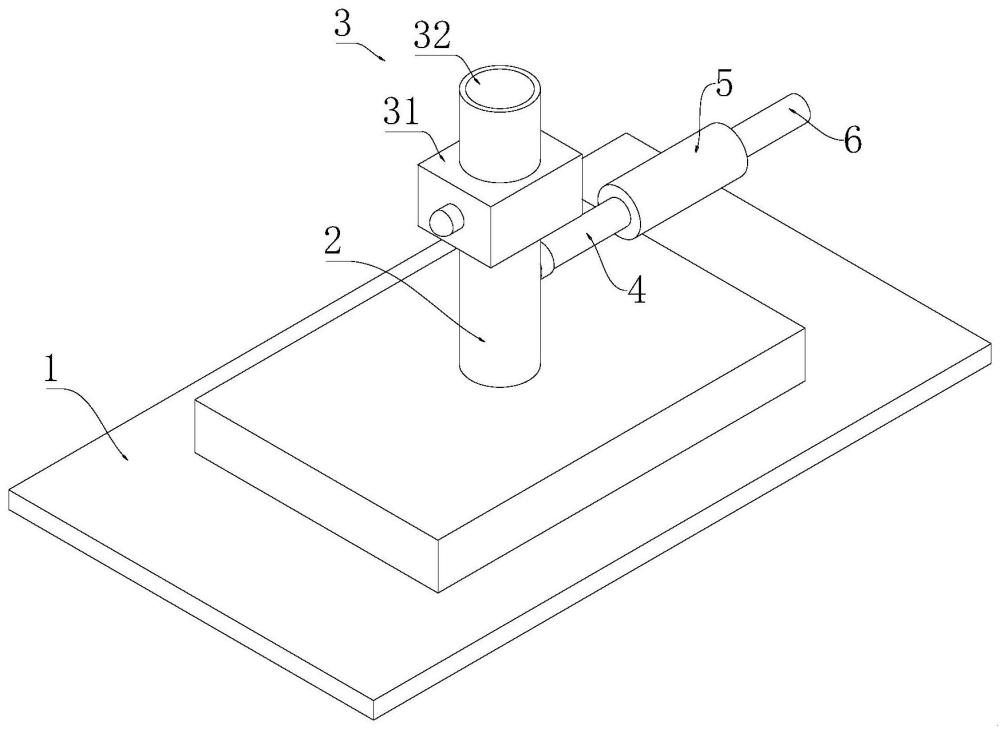

1.一種安全性高的真空吸盤，其特征在于：包括吸盤(1)，所述吸盤(1)的表面固定連通有連管(2)，所述連管(2)的上端固定連通有進氣結構(3)，所述連管(2)的側壁固定連通有第一支管(4)，所述第一支管(4)通過閥體結構(5)連通有第二支管(6)，所述第二支管(6)的外側端連通有真空泵。

2.根據權利要求1所述的一種安全性高的真空吸盤，其特征在于：所述進氣結構(3)包括電磁閥(31)和進氣管(32)，所述連管(2)的上端通過電磁閥(31)連通有進氣管(32)。

3.根據權利要求1所述的一種安全性高的真空吸盤，其特征在于：所述閥體結構(5)包括空心筒(54)，所述空心筒(54)與第一支管(4)連通，所述空心筒(54)的另一端與第二支管(6)相連通，所述空心筒(54)的內壁固定裝配有支環(51)，所述支環(51)的上下兩側均貫穿有滑桿(53)，兩個所述滑桿(53)的側端固定裝配有堵板(52)，所述堵板(52)密封插接于支環(51)的內壁，所述空心筒(54)的內壁固定裝配有支板(56)，所述支板(56)通過彈簧(55)與堵板(52)相連。

4.根據權利要求1所述的一種安全性高的真空吸盤，其特征在于：還包括旁通結構(7)，所述旁通結構(7)包括兩個彎管(71)，兩個所述彎管(71)分別與第一支管(4)以及第二支管(6)相連通，兩個所述彎管(71)之間固定連通有手動閥(72)。

技術總結
本技術公開了一種安全性高的真空吸盤，包括吸盤，所述吸盤的表面固定連通有連管，所述連管的上端固定連通有進氣結構，所述連管的側壁固定連通有第一支管，通過第一支管與閥體結構以及第二支管的配合使用，當外側端的真空泵進行工作時，可以有效的抽動開啟閥體，此時可以將第一支管以及第二支管內部的空氣抽出，且將連管的內壁空氣同樣抽出，系統內部氣壓降低，真空度增加，吸盤的外側端工件會被牢固吸附，同時當真空泵意外關閉時，此時通過閥體結構的作用，會迅速關閉管路，空氣進入不到管路中，避免真空度下降，工件掉落，可以保證設備在使用時應對突發狀況的安全性，實用性強。

技術研發人員：陳曉光,金爽
受保護的技術使用者：沈陽源美航空科技有限公司
技術研發日：20240419
技術公布日：2025/3/20
