本技術屬于測繪，具體涉及一種便于調節高度的測繪儀。

背景技術：

1、測繪儀是用于測量和繪制地理空間數據的儀器設備。它通常被用于獲取地球表面的幾何、物理和屬性信息，并將這些信息轉化為數字或圖形形式，以支持地圖制作、空間分析、規劃設計、土地管理等應用。

2、申請號：cn202321765885.5提供的一種便于調節測繪高度的測繪儀，在上述的技術中，進行調整時需要再較為窄小的空間內進行旋轉，并且調節的位置較低，如此實現調節的對測繪儀進行高度調節，在實際的操作中，高矮的不同，會導致操作的不便，導致使用不便的問題，在該裝置中，僅能進行小距離的調節，可能存在無法滿足高度需要的問題，且在使用時支撐腳可能存在受力集中，在土壤松軟或沙土的地面測繪時容易出現不穩定的情況，不利于使用。

3、因此，針對上述的現有技術中所存在的技術問題，有待改進。

技術實現思路

1、本實用新型的目的在于提供一種便于調節高度的測繪儀，以解決僅能進行小距離的高度調節，可能無法滿足高度需要，以及在使用時支撐腳可能存在受力集中，容易不穩定的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于調節高度的測繪儀，包括基臺，所述基臺下側的外壁轉動連接有呈圓形陣列分布的支撐桿，若干個所述支撐桿上側的外壁設置有驅動箱，所述驅動箱的內壁設置有驅動組件，所述驅動組件的上側設置夾持座，所述夾持座上固定安裝有測繪儀。

3、優選的，所述驅動組件包括錐齒輪一、錐齒輪二和螺紋桿，所述錐齒輪一轉動安裝在所述基臺的軸心處，所述錐齒輪二與所述錐齒輪一嚙合，所述錐齒輪一與所述錐齒輪二嚙合，所述錐齒輪二轉動安裝在所述驅動箱一側的內壁，所述螺紋桿固定連接在所述錐齒輪一上。

4、優選的，所述驅動組件還包括螺紋座和連接桿，所述螺紋座與所述螺紋桿螺紋連接，所述螺紋座上設置有安裝口，所述連接桿的一端與所述安裝口轉動連接，所述支撐桿一側設置有連接口，所述連接桿的另一端與所述連接口鉸接。

5、優選的，所述支撐桿相對所述基臺的一端設置有基槽，所述基槽上設置有凹槽，所述凹槽相對兩側的外壁設置有滑槽，所述支撐桿活動安裝在所述滑槽內。

6、優選的，所述凹槽內設置有彈性鍵，所述支撐桿相對兩側的外壁設置有固定槽，所述彈性鍵滑動安裝在所述固定槽內。

7、優選的，所述基槽一側的外壁設置有固定釘，所述固定釘位于靠近所述彈性鍵的一端。

8、優選的，所述夾持座相對滑動安裝在所述驅動箱上側的外壁，兩個所述夾持座之間設置有拉簧，所述測繪儀相對兩側的外壁分別與所述夾持座相連接。

9、本實用新型的技術效果和優點：使用時，拉動夾持座，兩個夾持座對稱安裝在驅動箱上側的外壁，放入測繪儀，以對測繪儀進行固定，將連接在支撐桿一端設置的基槽翻轉至與地面固定，通過驅動組件帶動支撐桿旋轉預定角度，具體為：轉動錐齒輪二水平旋轉，帶動錐齒輪一垂直轉動，進而帶動螺紋桿旋轉，螺紋桿的一端帶動螺紋座上下滑動進而驅使連接桿與支撐桿之間的連接角度發生偏轉，由此可帶動支撐桿沿著與基臺的鉸接點向外側旋轉，以使支撐桿的下端滑動在基槽內，通過支撐桿在滑槽內的不同位置，以調整支撐桿受螺紋座驅使旋轉的角度，實現不同高度的調節，進而達到調整基臺上側安裝的測繪儀的高度的目的。

技術特征：

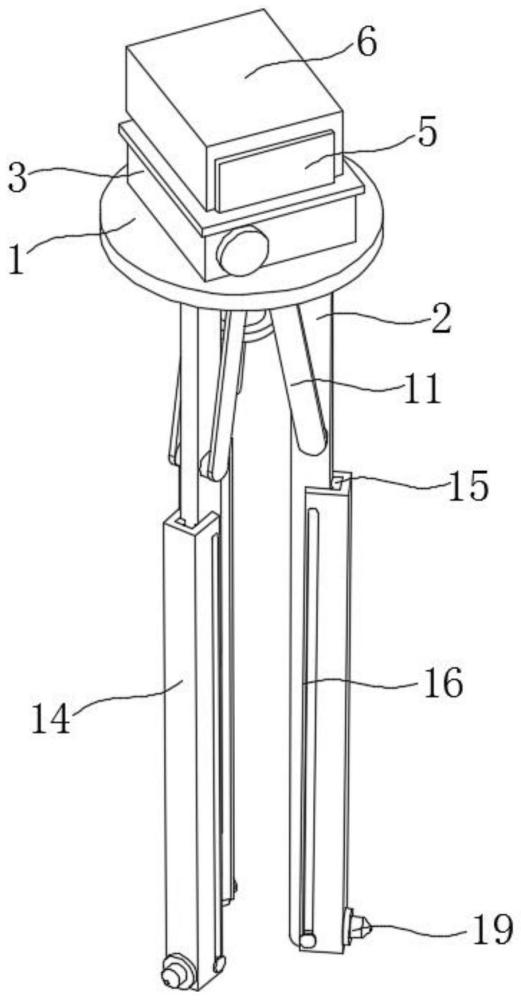

1.一種便于調節高度的測繪儀，其特征在于：包括基臺(1)，所述基臺(1)下側的外壁轉動連接有呈圓形陣列分布的支撐桿(2)，若干個所述支撐桿(2)上側的外壁設置有驅動箱(3)，所述驅動箱(3)的內壁設置有驅動組件(4)，所述驅動組件(4)的上側設置夾持座(5)，所述夾持座(5)上固定安裝有測繪儀(6)。

2.根據權利要求1所述的一種便于調節高度的測繪儀，其特征在于：所述驅動組件(4)包括錐齒輪一(7)、錐齒輪二(8)和螺紋桿(9)，所述錐齒輪一(7)轉動安裝在所述基臺(1)的軸心處，所述錐齒輪二(8)與所述錐齒輪一(7)嚙合，所述錐齒輪一(7)與所述錐齒輪二(8)嚙合，所述錐齒輪二(8)轉動安裝在所述驅動箱(3)一側的內壁，所述螺紋桿(9)固定連接在所述錐齒輪一(7)上。

3.根據權利要求2所述的一種便于調節高度的測繪儀，其特征在于：所述驅動組件(4)還包括螺紋座(10)和連接桿(11)，所述螺紋座(10)與所述螺紋桿(9)螺紋連接，所述螺紋座(10)上設置有安裝口(12)，所述連接桿(11)的一端與所述安裝口(12)轉動連接，所述支撐桿(2)一側設置有連接口(13)，所述連接桿(11)的另一端與所述連接口(13)鉸接。

4.根據權利要求3所述的一種便于調節高度的測繪儀，其特征在于：所述支撐桿(2)相對所述基臺(1)的一端設置有基槽(14)，所述基槽(14)上設置有凹槽(15)，所述凹槽(15)相對兩側的外壁設置有滑槽(16)，所述支撐桿(2)活動安裝在所述滑槽(16)內。

5.根據權利要求4所述的一種便于調節高度的測繪儀，其特征在于：所述凹槽(15)內設置有彈性鍵(17)，所述支撐桿(2)相對兩側的外壁設置有固定槽(18)，所述彈性鍵(17)滑動安裝在所述固定槽(18)內。

6.根據權利要求5所述的一種便于調節高度的測繪儀，其特征在于：所述基槽(14)一側的外壁設置有固定釘(19)，所述固定釘(19)位于靠近所述彈性鍵(17)的一端。

7.根據權利要求1所述的一種便于調節高度的測繪儀，其特征在于：所述夾持座(5)相對滑動安裝在所述驅動箱(3)上側的外壁，兩個所述夾持座(5)之間設置有拉簧(20)，所述測繪儀(6)相對兩側的外壁分別與所述夾持座(5)相連接。

技術總結
本技術公開了一種便于調節高度的測繪儀，包括基臺，基臺下側的外壁轉動連接有呈圓形陣列分布的支撐桿，若干個支撐桿上側的外壁設置有驅動箱，驅動箱的內壁設置有驅動組件，驅動組件的上側設置夾持座，夾持座上固定安裝有測繪儀。本技術提供的便于調節高度的測繪儀，拉動夾持座、固定檢測儀，將連接在支撐桿一端設置的基槽翻轉至與地面固定，通過驅動組件帶動支撐桿旋轉預定角度，由此可帶動支撐桿沿著與基臺的鉸接點向外側旋轉，以使支撐桿的下端滑動在基槽內，通過支撐桿在滑槽內的不同位置，以調整支撐桿受螺紋座驅使旋轉的角度，實現不同高度的調節，進而達到調整基臺上側安裝的測繪儀的高度的目的。

技術研發人員：王基順
受保護的技術使用者：海南三潤勘測設計有限公司
技術研發日：20240425
技術公布日：2025/3/20
