本技術屬于水平儀支撐裝置，具體涉及一種水平儀支撐裝置。

背景技術：

1、申請?zhí)枮?02121975660.3提供了一種建筑施工用水平儀支撐裝置，通過設置的支撐調節組件一方面能夠?qū)φw起到減震緩沖的作用，從而避免水平儀在實際使用時因震動產生損壞，另外定位錐的設置使得本裝置能夠固定在較軟的泥土中，萬向輪的設置又使得本裝置能夠平穩的放置在地面上，且便于移動調節，整體來說支撐調節組件的設置不僅能夠?qū)λ絻x的高度進行調節，還能夠根據工作需求調整固定方式；

2、但該裝置在使用定位錐對水平儀進行支撐時，需要將調節套筒從上側支撐柱上取下，不但對萬向輪的安裝拆卸不便，而且通過定位錐進行支撐時，萬向輪和下側支撐柱與支撐裝置處于分離狀態，導致萬向輪不易存放，容易丟失，實用性較差。

技術實現思路

1、為了解決上述現有技術中存在的萬向輪不易存放，容易丟失的問題，本實用新型提供一種水平儀支撐裝置，采用固定殼結合滑桿達到萬向輪與安裝座一體式結構的效果，其具體技術方案為：一種水平儀支撐裝置，包括：安裝座，所述安裝座的側壁等距安裝有三個支塊，所述支塊的底部安裝有支撐柱，所述支撐柱的底部安裝有定位錐；所述支撐柱的外壁固定安裝有固定殼，所述固定殼的頂部滑動連接有滑桿，所述滑桿的底部貫穿所述固定殼，所述滑桿的底部安裝有萬向輪；所述固定殼的內部開設有內槽，所述內槽的內部轉動連接有轉軸一，所述轉軸一的兩端均轉動連接在內槽的內壁上，所述滑桿的外壁開設有多個齒槽，多個所述齒槽沿豎直方向布置，所述轉軸一的外壁套裝有齒輪一，所述齒輪一與所述齒槽相嚙合。

2、優選的，所述轉軸一的外壁套裝有齒輪二，所述齒輪二的表面嚙合有齒輪三，所述齒輪三的中心孔套裝在轉軸二的外壁上，所述轉軸二的端部貫穿所述固定殼，所述轉軸二的端部安裝有搖把。

3、優選的，所述轉軸二的外壁套裝有棘輪，所述棘輪位于所述固定殼外側，所述固定殼的側壁轉動連接有轉桿，所述轉桿的外壁套裝有卡塊，所述卡塊與所述棘輪相貼合，所述卡塊遠離所述棘輪的一端安裝有撥塊。

4、優選的，所述固定殼的側壁安裝有外殼，所述外殼為底部開口結構，所述外殼位于所述卡塊和棘輪的外側，所述外殼的內頂部安裝有彈簧，所述彈簧的底部與卡塊的頂部相連，所述外殼的側壁開設有開孔，所述撥塊延伸出所述開孔，所述開孔的頂部?jī)?nèi)壁安裝有橡膠頭，所述撥塊與所述橡膠頭相貼合，所述外殼的底部安裝有延長板，所述轉軸二貫穿所述延長板。

5、優選的，所述支撐柱的頂部外壁開設有螺紋部，所述支撐柱的頂部貫穿所述支塊，所述支撐柱的頂部安裝有旋鈕，所述螺紋部與所述支塊螺紋連接。

6、另外，本實用新型提供的上述技術方案中的水平儀支撐裝置還可以具有如下附加技術特征：所述安裝座的頂部轉動連接有刻度盤。

7、在上述技術方案中，所述刻度盤的側壁設置有刻度線。

8、本實用新型的一種水平儀支撐裝置，與現有技術相比，有益效果為：該水平儀支撐裝置通過轉動搖把帶動轉軸二轉動，使轉軸二帶動棘輪和齒輪三轉動，齒輪三與齒輪二嚙合，帶動轉軸一轉動，轉軸一帶動齒輪一轉動，齒輪一嚙合齒槽，帶動滑桿向下移動，使萬向輪下降至定位錐下方，將安裝座切換為萬向輪支撐，便于移動安裝座；撥動撥塊，使卡塊繞著轉桿轉動，使卡塊與棘輪脫離，反向轉動搖把帶動齒輪一回轉，齒輪一嚙合齒槽，帶動滑桿向上移動，使萬向輪移動至定位錐上方，使定位錐對安裝座進行支撐；萬向輪與安裝座一體布置，即方便調整萬向輪升降，又使得萬向輪不易丟失，實用性較強。

技術特征：

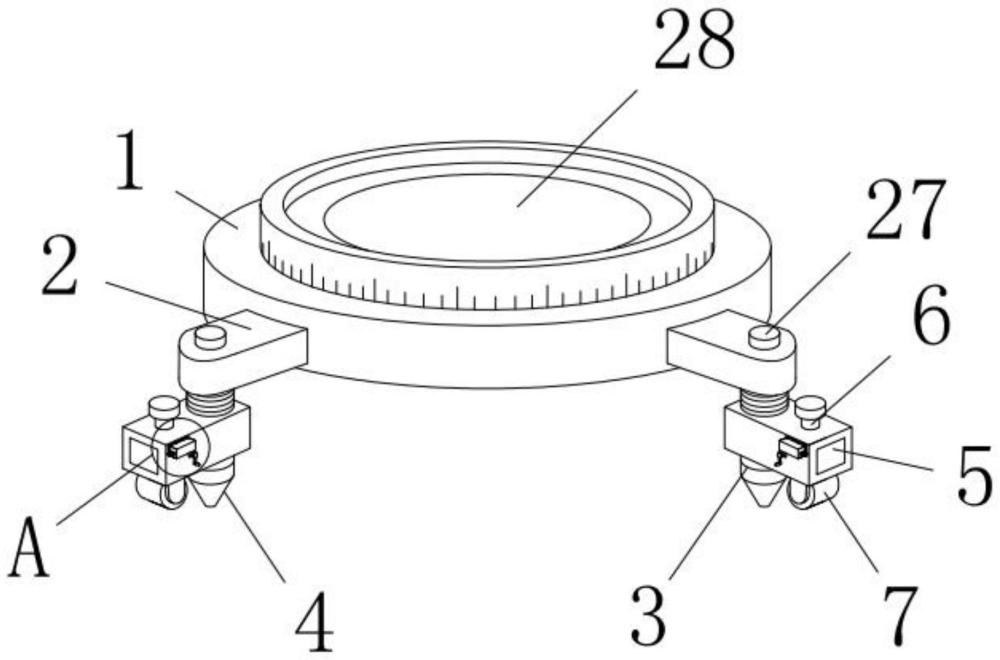

1.一種水平儀支撐裝置，包括：安裝座(1)，其特征在于，所述安裝座(1)的側壁等距安裝有三個支塊(2)，所述支塊(2)的底部安裝有支撐柱(3)，所述支撐柱(3)的底部安裝有定位錐(4)；

2.根據權利要求1所述的一種水平儀支撐裝置，其特征在于，所述轉軸一(10)的外壁套裝有齒輪二(12)，所述齒輪二(12)的表面嚙合有齒輪三(13)，所述齒輪三(13)的中心孔套裝在轉軸二(14)的外壁上，所述轉軸二(14)的端部貫穿所述固定殼(5)，所述轉軸二(14)的端部安裝有搖把(16)。

3.根據權利要求2所述的一種水平儀支撐裝置，其特征在于，所述轉軸二(14)的外壁套裝有棘輪(15)，所述棘輪(15)位于所述固定殼(5)外側，所述固定殼(5)的側壁轉動連接有轉桿(17)，所述轉桿(17)的外壁套裝有卡塊(18)，所述卡塊(18)與所述棘輪(15)相貼合，所述卡塊(18)遠離所述棘輪(15)的一端安裝有撥塊(19)。

4.根據權利要求3所述的一種水平儀支撐裝置，其特征在于，所述固定殼(5)的側壁安裝有外殼(20)，所述外殼(20)為底部開口結構，所述外殼(20)位于所述卡塊(18)和棘輪(15)的外側，所述外殼(20)的內頂部安裝有彈簧(21)，所述彈簧(21)的底部與卡塊(18)的頂部相連，所述外殼(20)的側壁開設有開孔(22)，所述撥塊(19)延伸出所述開孔(22)，所述開孔(22)的頂部?jī)?nèi)壁安裝有橡膠頭(23)，所述撥塊(19)與所述橡膠頭(23)相貼合，所述外殼(20)的底部安裝有延長板(26)，所述轉軸二(14)貫穿所述延長板(26)。

5.根據權利要求1所述的一種水平儀支撐裝置，其特征在于，所述支撐柱(3)的頂部外壁開設有螺紋部(25)，所述支撐柱(3)的頂部貫穿所述支塊(2)，所述支撐柱(3)的頂部安裝有旋鈕(27)，所述螺紋部(25)與所述支塊(2)螺紋連接。

6.根據權利要求1所述的一種水平儀支撐裝置，其特征在于，所述安裝座(1)的頂部轉動連接有刻度盤(28)，所述刻度盤(28)的側壁設置有刻度線。

技術總結
本技術提供了一種水平儀支撐裝置，屬于水平儀支撐裝置技術領域；包括：安裝座，所述安裝座的側壁等距安裝有三個支塊，所述支塊的底部安裝有支撐柱，所述支撐柱的底部安裝有定位錐；所述支撐柱的外壁固定安裝有固定殼，所述固定殼的頂部滑動連接有滑桿，所述滑桿的底部貫穿所述固定殼，所述滑桿的底部安裝有萬向輪。該水平儀支撐裝置通過轉動搖把帶動轉軸二轉動，使轉軸二帶動棘輪和齒輪三轉動，齒輪三與齒輪二嚙合，帶動轉軸一轉動，轉軸一帶動齒輪一轉動，齒輪一嚙合齒槽，帶動滑桿向下移動，使萬向輪下降至定位錐下方，將安裝座切換為萬向輪支撐，便于移動安裝座；萬向輪與安裝座一體布置，即方便調整萬向輪升降，又使得萬向輪不易丟失。

技術研發人員：唐耀琦,閆俊明,郭玥含
受保護的技術使用者：遼寧建設安裝集團有限公司
技術研發日：20240430
技術公布日：2025/4/28
