本技術涉及減壓閥領域，尤其涉及一種氣動式減壓閥。

背景技術：

1、氣動式減壓閥是一種通過氣動力學原理設計的裝置，用于調節管道系統中氣體流體的壓力，將高壓氣體降低到所需的低壓水平。氣動式減壓閥通過控制閥芯的位置，調節介質通過閥體的通道，從而實現對管道系統中氣體壓力的調節，氣動式減壓閥通過控制閥芯的開啟程度，實現對管道系統中氣體壓力的調節，從而保持穩定的輸出壓力。

2、但是，傳統的多數氣動式減壓閥進行減壓的閥體是一體化的，這使得該氣動式減壓閥無法便捷地進行檢修維護，損壞一個部件后需要對整個氣動式減壓閥進行更換，從而增加維護成本。

3、因此，本領域技術人員提供了一種氣動式減壓閥，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種氣動式減壓閥，對比傳統的多數氣動式減壓閥，該氣動式減壓閥的第一閥體和第二閥體通過第一固定塊和第二固定塊進行固定連接，使得使用人員能夠通過轉動固定螺釘從而較為便捷快速地將第一閥體和第二閥體分離開，進而對閥體內部的部件進行檢測維護，便捷的拆卸設計使得維護工作更加簡便，操作人員可以輕松地拆卸閥體，進行清潔、檢修或更換零部件，從而降低了維護工作的難度和成本，且當需要修理或更換某些部件時，操作人員可以迅速地拆卸閥體，進行修復或更換，從而縮短了停機時間，提高了工作的效率。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種氣動式減壓閥，包括第一閥體、第一固定塊和第二固定塊，所述第一閥體一側外壁的中心處固定連接有低壓出口，所述第一閥體遠離低壓出口一側外壁的中心處固定連接有高壓入口，所述第一閥體前端外壁的周邊固定連接有密封卡塊，所述第一閥體前端的外壁固定連接有第二閥體，所述第二閥體后端外壁的周邊開設有密封卡槽，所述第一閥體上表面的中心處固定連接有連接口，所述連接口的上表面固定連接有閥蓋，所述閥蓋上表面的中心處固定連接有安全塊，所述安全塊的上表面固定連接有氣缸，所述安全塊外壁的后端螺紋配合有鎖定螺釘，所述氣缸輸出端的外壁固定連接有彈簧座，所述彈簧座外壁的下端固定連接有主彈簧，所述第一固定塊的外壁設置有多個固定螺釘。

4、通過上述技術方案，對比傳統的多數氣動式減壓閥，該氣動式減壓閥通過密封卡塊和密封卡槽之間的互相配合提升該閥體的密封性，密封卡塊的外表上設置有硅橡膠層，硅橡膠層可以對密封卡塊和密封卡槽之間的縫隙進行填充，減少氣體泄漏的可能性，使得第一閥體能夠較為緊密地和第二閥體進行固定連接，密封性較好的設計有助于防止泄漏，提高維護效率，從而較為有效減少閥門內外的介質泄漏，確保系統的安全運行。

5、進一步地，所述第一閥體內底面的中心處固定連接有安全閥，所述安全閥上表面的中心處開設有排氣口；

6、通過上述技術方案，通過設置安全閥和排氣口從而使得該氣動式減壓閥能夠將多余的氣體安全釋放，以保護系統不受損害。

7、進一步地，所述安全閥外壁前端的下部固定連接有連接頭；

8、通過上述技術方案，通過設置連接頭從而使得安全閥能夠對閥體內高壓的氣體進行排放。

9、進一步地，所述第一閥體后端內壁的兩側均固定連接有緩沖板，所述第一閥體后端內壁的中心處固定連接有固定板；

10、通過上述技術方案，通過設置緩沖板從而對高壓的氣體進行初步的緩沖降壓，固定板是為了對導流塊進行限位。

11、進一步地，所述固定板上表面的中心處卡接配合有導流塊；

12、通過上述技術方案，通過設置導流塊從而使得氣體能夠通過高壓入口流入低壓出口。

13、進一步地，所述連接口外壁的上端固定連接有第一法蘭，所述閥蓋外壁的下端固定連接有第二法蘭；

14、通過上述技術方案，從而使得閥蓋和連接口之間能夠通過第一法蘭和第二法蘭進行固定連接。

15、進一步地，所述連接口內壁的下端固定連接有限位塊，所述連接口內壁的上端卡接配合有推板；

16、通過上述技術方案，通過設置限位塊從而使得推板只能在固定的距離內進行移動。

17、進一步地，所述推板外壁的上端固定連接有多個密封圈，所述推板下表面的中心處固定連接有活塞；

18、通過上述技術方案，通過設置多個密封圈從而使得活塞與限位塊之間的密封性得到提升。

19、本實用新型具有如下有益效果：

20、1、本實用新型提出的一種氣動式減壓閥，對比傳統的多數氣動式減壓閥，該氣動式減壓閥的第一閥體和第二閥體通過第一固定塊和第二固定塊進行固定連接，使得使用人員能夠通過轉動固定螺釘從而較為便捷快速地將第一閥體和第二閥體分離開，進而對閥體內部的部件進行檢測維護，便捷的拆卸設計使得維護工作更加簡便，操作人員可以輕松地拆卸閥體，進行清潔、檢修或更換零部件，從而降低了維護工作的難度和成本，且當需要修理或更換某些部件時，操作人員可以迅速地拆卸閥體，進行修復或更換，從而縮短了停機時間，提高了工作的效率。

21、2、本實用新型提出的一種氣動式減壓閥，對比傳統的多數氣動式減壓閥，該氣動式減壓閥通過密封卡塊和密封卡槽之間的互相配合提升該閥體的密封性，密封卡塊的外表上設置有硅橡膠層，硅橡膠層可以對密封卡塊和密封卡槽之間的縫隙進行填充，減少氣體泄漏的可能性，使得第一閥體能夠較為緊密地和第二閥體進行固定連接，密封性較好的設計有助于防止泄漏，提高維護效率，從而較為有效減少閥門內外的介質泄漏，確保系統的安全運行。

技術特征：

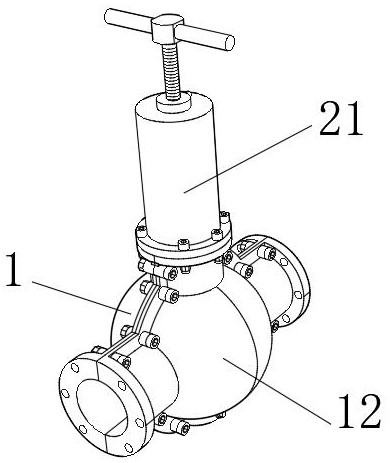

1.一種氣動式減壓閥，包括第一閥體（1）、第一固定塊（8）和第二固定塊（13），其特征在于：所述第一閥體（1）一側外壁的中心處固定連接有低壓出口（9），所述第一閥體（1）遠離低壓出口（9）一側外壁的中心處固定連接有高壓入口（10），所述第一閥體（1）前端外壁的周邊固定連接有密封卡塊（11），所述第一閥體（1）前端的外壁固定連接有第二閥體（12）；所述第二閥體（12）后端外壁的周邊開設有密封卡槽（14），所述第一閥體（1）上表面的中心處固定連接有連接口（15），所述連接口（15）的上表面固定連接有閥蓋（21），所述閥蓋（21）上表面的中心處固定連接有安全塊（27），所述安全塊（27）的上表面固定連接有氣缸（23），所述安全塊（27）外壁的后端螺紋配合有鎖定螺釘（28）；所述氣缸（23）輸出端的外壁固定連接有彈簧座（25），所述彈簧座（25）外壁的下端固定連接有主彈簧（26），所述第一固定塊（8）的外壁設置有多個固定螺釘（24）。

2.根據權利要求1所述的一種氣動式減壓閥，其特征在于：所述第一閥體（1）內底面的中心處固定連接有安全閥（5），所述安全閥（5）上表面的中心處開設有排氣口（7）。

3.根據權利要求2所述的一種氣動式減壓閥，其特征在于：所述安全閥（5）外壁前端的下部固定連接有連接頭（6）。

4.根據權利要求1所述的一種氣動式減壓閥，其特征在于：所述第一閥體（1）后端內壁的兩側均固定連接有緩沖板（2），所述第一閥體（1）后端內壁的中心處固定連接有固定板（3）。

5.根據權利要求4所述的一種氣動式減壓閥，其特征在于：所述固定板（3）上表面的中心處卡接配合有導流塊（4）。

6.根據權利要求1所述的一種氣動式減壓閥，其特征在于：所述連接口（15）外壁的上端固定連接有第一法蘭（20），所述閥蓋（21）外壁的下端固定連接有第二法蘭（22）。

7.根據權利要求1所述的一種氣動式減壓閥，其特征在于：所述連接口（15）內壁的下端固定連接有限位塊（16），所述連接口（15）內壁的上端卡接配合有推板（17）。

8.根據權利要求7所述的一種氣動式減壓閥，其特征在于：所述推板（17）外壁的上端固定連接有多個密封圈（18），所述推板（17）下表面的中心處固定連接有活塞（19）。

技術總結
本技術涉及減壓閥領域，公開了一種氣動式減壓閥，包括第一閥體、第一固定塊和第二固定塊，所述第一閥體一側外壁的中心處固定連接有低壓出口，所述第一閥體遠離低壓出口一側外壁的中心處固定連接有高壓入口。本技術中，對比傳統的多數氣動式減壓閥，該氣動式減壓閥通過密封卡塊和密封卡槽之間的互相配合提升該閥體的密封性，密封卡塊的外表上設置有硅橡膠層，硅橡膠層可以對密封卡塊和密封卡槽之間的縫隙進行填充，減少氣體泄漏的可能性，使得第一閥體能夠較為緊密地和第二閥體進行固定連接，密封性較好的設計有助于防止泄漏，提高維護效率，從而較為有效減少閥門內外的介質泄漏，確保系統的安全運行。

技術研發人員：袁賽花,韓松,施水杰
受保護的技術使用者：江蘇神通閥門股份有限公司
技術研發日：20240430
技術公布日：2025/4/28
