：本技術涉及tbm設備領域，特別是涉及一種用于tbm液壓管或水管排管等管路的支撐支架。

背景技術

0、
背景技術：

1、tbm(tunnelboringmachine，全稱是：全斷面巖石隧道掘進機)，在水利水電、鐵路、交通、城市地下工程、油氣管道、國防等隧道建設中應用日益廣泛。tbm設備內因其大部分機械設備運行來源于液壓驅動，而tbm電機、液壓泵、工業生產的用水需求較大，因此各種大小的管路安裝，對設備的運行也起到重要的意義。

2、目前tbm在后配套拖拉油缸附近的軟管采用軟管兩端直接連接硬管，硬管通過管卡固定兩頭連接的形式。由于tbm在后配套拖拉油缸附近的軟管長度長，管路活動頻繁，在初始掘進時，軟管中間部分離設備較近，發生摩擦的幾率大，易造成管路頻繁磨損而泄壓。在tbm掘進時，軟管管路要跟隨主機向前移動，tbm在換步時，軟管管路要跟隨后配套向前移動，現有的tbm水管管路在軟管和硬管的連接處采用抱箍連接的方式，因此，頻繁的活動易造成軟管和硬管連接處松動，或者損壞，影響tbm的正常掘進。

技術實現思路

0、
技術實現要素：

1、本實用新型所要解決的技術問題是提供一種能使軟管兩端和硬管連接處受力變小，軟管中間不會發生全部垂落至設備上與設備發生剮蹭的tbm管路可活動的支撐支架。

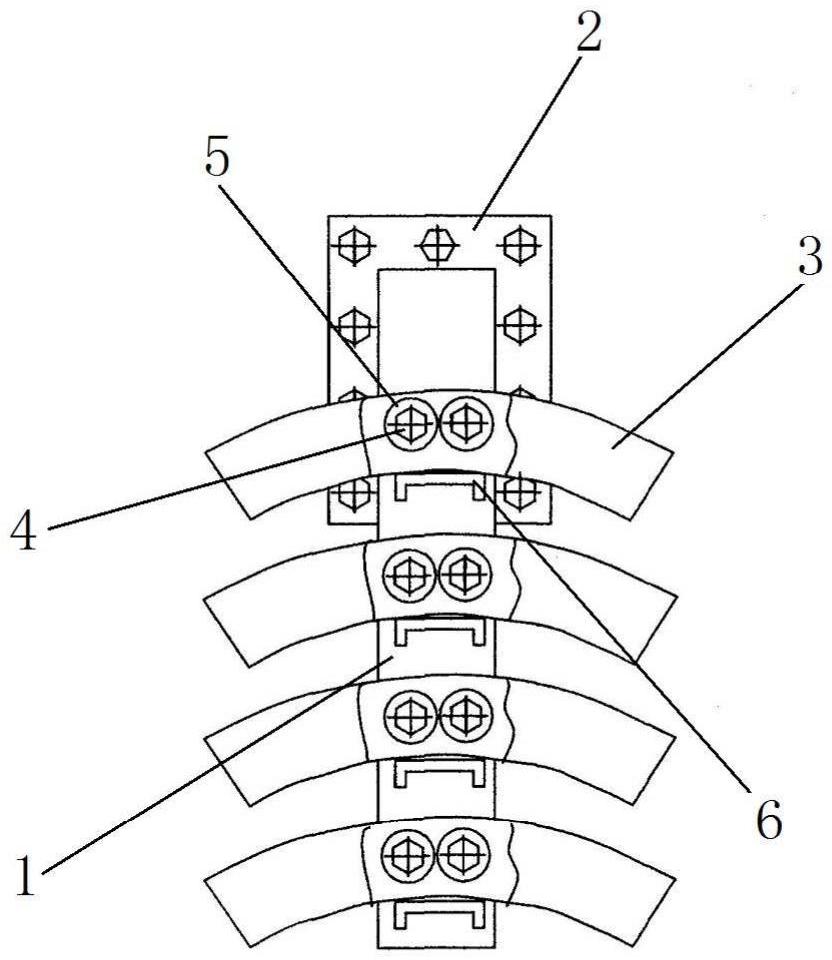

2、本實用新型的目的是這樣實現的：它包括托架固定梁，托架固定梁的上部后側通過螺栓連接有固定板；

3、還包括若干個上下排列的弧形支撐托架，所述的弧形支撐托架包括弧形底板，弧形底板的后端固定有向上延伸的后立板，弧形底板的前端固定有向上延伸的前立板，所述的后立板通過連接螺栓連接在托架固定梁上，在連接螺栓外部設環形的塑料護板，塑料護板固定在弧形支撐托架的后立板上，塑料護板的前側邊緣在連接螺栓前側邊緣的前方；

4、所述的弧形底板中部的高度高于左右兩端的高度。

5、其中各弧形支撐托架的寬度(弧形支撐托架前立板和后立板之間的距離為寬度)由上至下逐漸增大，即位于最上方的弧形支撐托架的前立板與后立板之間的距離最小，位于最下方的弧形支撐托架的前立板與后立板之間的距離最大，這樣可方便管路的放置。

6、在每個弧形支撐托架的正下方都設有一個支撐槽鋼，每個弧形支撐托架都與其正下方的支撐槽鋼接觸，支撐槽鋼焊接在托架固定梁上，支撐槽鋼可起到支撐弧形支撐托架的作用。

7、本實用新型的優點是：通過安裝在軟管中間的本裝置，使得軟管兩端和硬管連接處受力變小；軟管中間不會發生全部垂落至設備上與設備發生剮蹭；設置塑料護板，當管路活動時能防止管路直接接觸固定螺栓出現刮蹭現象；本裝置可使軟管管路布置更加緊湊，增加了軟管管路的使用壽命。

技術特征：

1.一種tbm管路可活動的支撐支架，包括托架固定梁(1)，托架固定梁的上部后側通過螺栓連接有固定板(2)；其特征是：

2.按照權利要求1所述的tbm管路可活動的支撐支架，其特征是：所述的弧形底板中部的高度高于左右兩端的高度。

3.按照權利要求1或2所述的tbm管路可活動的支撐支架，其特征是：其中各弧形支撐托架的寬度由上至下逐漸增大。

技術總結
一種TBM管路可活動的支撐支架涉及用于TBM液壓管或水管排管等管路的支撐支架。主要是為解決現有的TBM水管管路在軟管和硬管采用抱箍連接易造成管路損壞的問題而設計的。它包括托架固定梁，托架固定梁通過螺栓連接有固定板；還包括若干個弧形支撐托架，弧形支撐托架包括弧形底板，弧形底板的后端固定有后立板，前端固定有前立板，后立板通過連接螺栓連接在托架固定梁上，連接螺栓外部設塑料護板，塑料護板固定在弧形支撐托架的后立板上；各弧形支撐托架的寬度由上至下逐漸增大。在每個弧形支撐托架的正下方都有支撐槽鋼，弧形支撐托架與其下方的支撐槽鋼接觸，支撐槽鋼焊接在托架固定梁上。優點是增加了管路的使用壽命。

技術研發人員：余情園,賈峰,楊啟慶,楊玉林,夏東升,梁瑞桐,韓云程
受保護的技術使用者：中鐵十九局集團第一工程有限公司
技術研發日：20240618
技術公布日：2025/4/28
