本發明屬于制氧閥,具體地說,涉及一種制氧閥及具有該制氧閥的制氧機。
背景技術:
1、在傳統的制氧閥設計中,存在諸多問題,影響制氧設備的性能和用戶體驗。例如,進氣和排氣結構設計不合理,導致氣壓波動大、噪音高;膜片活塞設計使得制氧閥壽命有限;缺乏有效的粉塵隔離措施和噪音消除設計;市場上制氧閥接口多樣,產品型號復雜,不利于規?;a等。此外,現有制氧閥在防止水汽進入分子篩方面存在不足,這會導致分子篩因潮濕出現氧濃度降低、機器報廢或需頻繁更換分子篩的問題,影響了制氧設備的穩定性和使用壽命。
2、授權公告號為cn221922163u的中國專利公開了一種制氧閥,包括有制氧閥本體,制氧閥本體上開設有氣管接口,氣管接口處連接有氧氣管,氧氣管和氣管接口之間設置有密封機構,制氧閥本體的一側設置有放置板,制氧閥本體靠近放置板的一側設置有快拆件,制氧閥本體通過快拆件安裝到放置板上,放置板上設置有固定件,通過密封機構的設置,能夠增強制氧閥本體上的氧氣接口與氧氣管之間的密封性,通過放置板、快拆件和固定件的配合,進而可將制氧閥本體快速的裝拆至設備上,進而提高了制氧閥本體的裝拆速度。
3、但是該技術方案仍然存在至少以下缺陷:上述方案中制氧閥無法防止水汽進入分子篩,并且在使用時,同樣會出現噪音問題,并且該裝置中制氧閥的快拆設計僅限于將制氧閥整體安裝在設備上以保持穩定,并不具備對閥口處的快拆,而針對閥口處的安裝依然需要螺母等進行緊固,相對于傳統制氧閥的閥口安裝,并不用具備明顯的簡化操作,且該方案中依靠弧形卡扣施加壓力以增加密封性,而弧形卡扣所施加的壓力方向作用在一個方向上,在與其垂直的方向上受不到壓力會導致密封性欠缺。有鑒于此特提出本發明。
技術實現思路
1、為解決上述技術問題,本發明提供一種制氧閥及具有該制氧閥的制氧機,通過設置第一活塞與第二活塞對制氧閥進行封閉,避免不使用時外界空氣進入后通過出氣口進入制氧機污染分子篩,通過設置緩沖腔與排氣腔進行雙級緩沖,降低制氧閥排氣時產生的噪音。
2、本發明解決其技術問題所采用的技術方案是:
3、一種制氧閥,包括固定安裝的上閥體和下閥體,所述下閥體的底部安裝有底座,所述底座與下閥體之間設置有進氣單元,所述進氣單元包括進氣腔和第一管腔,所述進氣腔開設在底座上,所述第一管腔開設在下閥體上,所述下閥體一側開設有出氣口,所述出氣口通過第一管腔與進氣腔連通;
4、所述上閥體上設置有控制單元,所述控制單元包括安裝在上閥體頂部的先導閥,所述控制單元還包括開設在上閥體與下閥體上的第一支管、開設在上閥體上的第二支管與第三支管,所述進氣腔通過第一支管、第二支管以及第三支管與先導閥連通。
5、所述第一管腔內活動安裝有第一活塞,所述第一活塞兩端與第一管腔相適配,所述第一活塞底部安裝有第一復位彈簧,所述進氣腔底部安裝有凸塊,所述第一復位彈簧一端與凸塊連接,所述第一活塞的頂部安裝有安裝片,所述安裝片與先導閥連接。
6、所述上閥體內部開設有緩沖腔,所述控制單元還包括活塞片,所述活塞片位于緩沖腔內,所述活塞片底部安裝有第二活塞,所述第二活塞上安裝有第二復位彈簧;
7、所述底座與下閥體之間還設置有排氣單元,所述排氣單元包括開設在下閥體上的第二管腔以及開設在底座上的排氣腔,所述排氣腔通過第二管腔與緩沖腔連通,所述底座一端安裝有與排氣腔連通的排氣管,所述底座的另一端安裝有與進氣腔連通的進氣管。
8、所述下閥體一側安裝有安裝座,所述安裝座一側安裝有閥口座,所述閥口座一側開設有閥接口,所述閥接口與出氣口連通;
9、所述制氧閥還包括:
10、助推單元,所述助推單元包括安裝板,所述安裝板內部設置有拉力機構,所述拉力機構用于提供助推單元的動力;
11、鎖緊單元,所述鎖緊單元位于安裝座上,所述鎖緊單元包括鎖扣機構,所述鎖扣機構包括鎖桿,所述助推單元通過拉力機構以驅動鎖桿轉動,所述鎖緊單元還包括施壓機構,所述施壓機構包括第一導向塊與第二導向塊,所述施壓機構在鎖桿轉動完成后向鎖桿施加下閥體所在方向的壓力。
12、作為本發明的一種優選實施方式,所述鎖緊單元還包括鎖控機構,所述鎖控機構位于安裝座兩側,所述鎖控機構用于承受鎖桿轉動完成前施壓機構施壓在鎖桿上的壓力,所述施壓機構兩側設置有阻移機構,所述阻移機構用于鎖桿轉動前阻止施壓機構進行施壓,當鎖桿開始轉動時,所述阻移機構脫離施壓機構以使施壓機構向鎖桿施加壓力。
13、作為本發明的一種優選實施方式,所述安裝座兩側開設有凹槽,所述凹槽內部活動安裝有轉軸,所述鎖桿固定安裝在轉軸的中部,所述凹槽與轉軸在垂直于下閥體表面方向保持間隔以使鎖桿受到的壓力不會作用于安裝座,所述轉軸的兩端延伸至安裝座的上下兩側。
14、作為本發明的一種優選實施方式,所述安裝座的頂部與底部均開設有安裝槽,所述施壓機構位于安裝槽內部,所述施壓機構還包括定位塊,所述定位塊固定安裝在安裝槽內,所述定位塊兩端固定安裝有第一伸縮桿,所述第一伸縮桿上活動套接有第一彈簧,所述第二導向塊一端固定安裝在第一伸縮桿一端,所述施壓機構還包括連接桿,所述連接桿與轉軸轉動連接,所述第一導向塊與連接桿一側固定連接。
15、作為本發明的一種優選實施方式,所述鎖控機構包括安裝在安裝槽上的蓋板,所述蓋板上開設有活動槽與限位槽,所述活動槽與限位槽相互連通,所述轉軸的兩端安裝有限位板,所述限位板寬度與限位槽相適配,所述限位板的兩端與活動槽內壁相適配;
16、所述阻移機構包括轉板與推板,所述推板與第二導向塊固定連接,所述轉板與轉軸固定連接。
17、作為本發明的一種優選實施方式,所述鎖桿一側設置有止鎖機構,所述止鎖機構包括支撐塊,所述支撐塊一側滑動安裝有插桿,所述鎖桿一側開設有插槽,所述插槽與插桿相適配,所述止鎖機構通過插桿與插槽對鎖桿進行鎖定,所述止鎖機構還包括彈力組件,所述彈力組件用于提供插桿移動的推力,所述彈力組件包括第二伸縮桿,所述第二伸縮桿一端固定安裝在下閥體上,所述第二伸縮桿的另一端固定安裝有推桿,所述推桿與插桿固定連接,所述第二伸縮桿上活動套接有第二彈簧。
18、作為本發明的一種優選實施方式,所述安裝板的側面開設有滑槽,所述滑槽上滑動安裝有滑塊,所述拉力機構包括拉簧,所述拉簧一端固定連接有固定塊,所述固定塊固定連接在安裝板上,所述拉簧的另一端固定安裝有連接塊,所述連接塊一端固定安裝有連接板,所述連接板與滑塊固定連接,所述滑塊與鎖桿相適配。
19、作為本發明的一種優選實施方式,所述安裝板一側固定安裝有伸縮柱,所述伸縮柱一端固定安裝在下閥體一側,且下閥體一側固定安裝有護殼,所述伸縮柱位于護殼內部,所述安裝板的另一側固定安裝有側封板,所述安裝座一側安裝有墊片,所述安裝板通過伸縮柱移動以擠壓墊片。
20、作為本發明的一種優選實施方式,所述安裝座的頂部設置有旋鈕,所述旋鈕固定安裝在限位板的頂部,所述旋鈕一側固定安裝有外接板,所述外接板上開設有定位槽,所述安裝板上安裝有定位桿,所述定位桿與定位槽相適配。

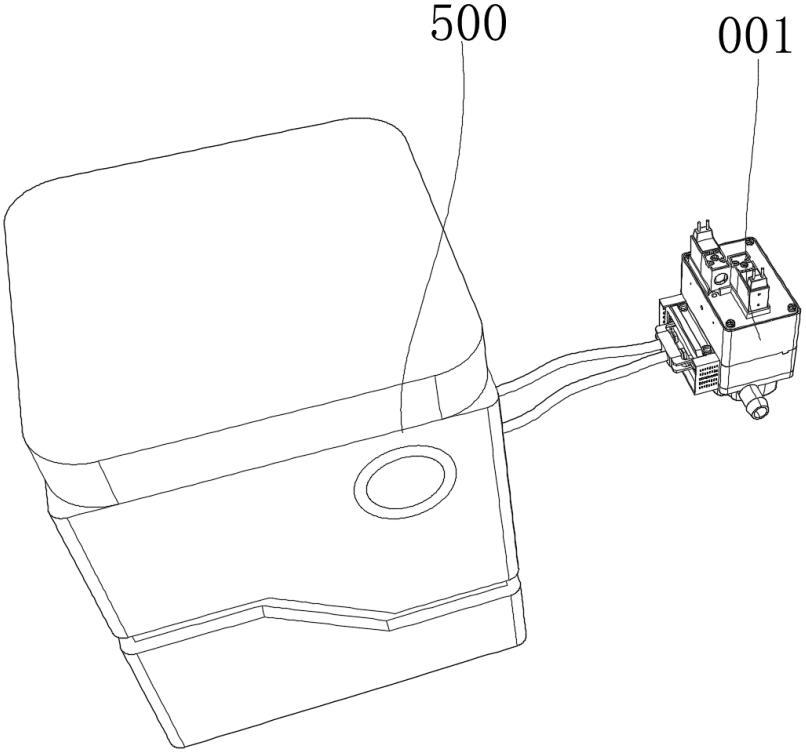

21、一種制氧機,包括制氧閥,還包括制氧機本體,所述制氧機本體上安裝有輸送管,所述輸送管一端安裝有連接頭,所述連接頭兩側安裝有側邊架,所述側邊架上固定安裝有適配桿。
22、本發明與現有技術相比具有以下有益效果:
23、本發明通過設置第一活塞與第二活塞對制氧閥進行封閉,避免不使用時外界空氣進入后通過出氣口進入制氧機污染分子篩,通過設置緩沖腔與排氣腔進行雙級緩沖,降低制氧閥排氣時產生的噪音。
24、本發明通過設置鎖緊單元與助推單元對制氧閥與制氧機進行連接,可進行快速連接與拆卸,操作迅速,且密封性好;
25、本發明通過設置施壓機構使鎖桿在對適配桿進行鎖定后,對鎖桿施加壓力以作用在適配桿上,進而保持制氧閥與連接頭的緊密連接狀態,且二者之間相互擠壓保證了密封性。
