本發明涉及雙球閥閥門，具體為一種具有自鎖防護功能的雙球閥閥門。

背景技術：

1、雙球閥（double?ball?valve）是一種常用于管道系統中的閥門裝置，它具有兩個球體并通過它們的運動來控制流體的流動。雙球閥的結構設計相對復雜，通常由兩個球形閥芯、閥座、閥體等組成，能夠更好地實現流體的調節與隔離。雙球閥可用于多種管道控制系統，具有高效的流量控制和可靠的密封性能。

2、現有技術下的雙球閥閥門基本上能夠滿足使用要求，但是現有技術下的球閥閥體與球體之間由于長時間使用，密封面可能會磨損、劃傷或損壞，使得密封面產生松動或縫隙，導致密封性能降低，進而出現泄漏。

技術實現思路

1、本發明的目的在于提供一種具有自鎖防護功能的雙球閥閥門，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本發明是通過以下技術方案實現的：

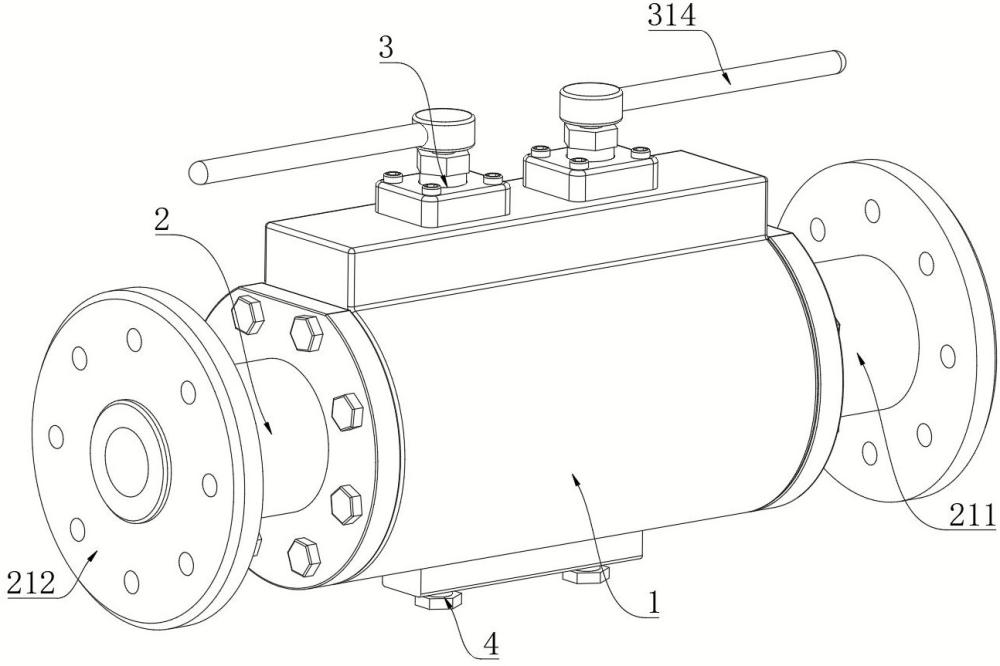

3、本發明為一種具有自鎖防護功能的雙球閥閥門，包括球閥殼體，球閥殼體的內部設置有安裝空間，球閥殼體的中軸處設置有流體通道，球閥殼體的安裝空間內部設置有若干個閥球，包括：

4、密封部，密封部安裝于球閥殼體的兩端，密封部用于將球閥殼體兩端開口與流體管道相連接，密封部用于密封閥球與球閥殼體的流體通道；

5、調節部，調節部安裝于球閥殼體的頂部，調節部的底部延伸至球閥殼體內部的流體通道，調節部的底部與閥球的頂部卡接，調節部用于調節閥球的轉動角度；以及；

6、鎖止部，鎖止部安裝于球閥殼體的底部，鎖止部的頂部延伸至閥球的底部，鎖止部的頂部與閥球的底部卡接，鎖止部用于鎖定調節部對閥球的角度調節；

7、其中，調節部通過與密封部相配合，調節部帶動密封部增強對閥球與球閥殼體內壁之間的密封性，通過調節部帶動閥球底部的鎖止部旋轉，鎖止部跟隨閥球穩定旋轉。

8、進一步地，密封部包括：

9、安裝件，安裝件通過若干個螺栓安裝于球閥殼體的兩端開口處，密封部靠近球閥殼體的一端安裝于球閥殼體的安裝空間內部，安裝件用于連接球閥殼體與流體管道；

10、密封件，密封件安裝于密封部靠近球閥殼體內部安裝空間的一端，密封件靠近球閥殼體內部流體通道的一端與閥球的表面相擠壓，密封件用于將閥球的表面與球閥殼體的流體通道密封。

11、進一步地，安裝件包括固定連接在球閥殼體兩端開口的若干個閥座，閥座遠離球閥殼體端口的一端固定連接有安裝法蘭，安裝法蘭用于連接外界流體管道，閥座與球閥殼體端口外壁之間設置有底座密封圈，底座密封圈用于密封安裝法蘭與球閥殼體端口連接處。

12、進一步地，密封件包括滑動連接在閥座內部的密封筒，密封筒遠離安裝法蘭的一端延伸至球閥殼體內部的流體通道附近，密封筒靠近閥球的一端固定連接有密封罩，密封罩的內側呈半球狀，密封罩的內側半球狀與閥球的表面相貼合，密封罩的內側設置有若干個接觸環，接觸環與閥球的表面相擠壓，密封罩通過接觸環與閥球表面擠壓密封。

13、進一步地，調節部包括：

14、調閥件，調閥件安裝于球閥殼體的頂部，調閥件的底部與閥球的頂部卡接，通過調節調閥件的頂部帶動調閥件底部的閥球角度發生變化；

15、輔助件，輔助件安裝于球閥殼體的內部，輔助件設置在調閥件的中部，輔助件的底部與密封件的頂部相擠壓，輔助件用于限制調閥件控制閥球的旋轉角度，輔助件還用于輔助密封件的密封效果。

16、進一步地，調閥件包括固定安裝在球閥殼體頂部的若干個連接座，連接座的中軸處螺紋連接有轉動套，轉動套的底部延伸至球閥殼體的內部，轉動套的內腔轉動連接有調節閥桿，轉動套用于限制調節閥桿的旋轉，調節閥桿的底部與閥球的頂部卡接，調節閥桿遠離球閥殼體內部的一端側壁固定連接有調節手柄；

17、其中，調節閥桿的中部套設有異形擠壓套，異形擠壓套上開設有擠壓斜槽，調節閥桿滑動在球閥殼體的內部，調節閥桿靠近異形擠壓套擠壓斜槽處固定連接有限位凸塊，限位凸塊的底部與異形擠壓套上的擠壓斜槽相擠壓，調節閥桿的底部套設有壓緊彈簧，壓緊彈簧的底部固定連接有壓緊墊片，壓緊墊片的底部固定連接有閥桿密封圈，閥桿密封圈用于密封球閥殼體與調節閥桿之間的縫隙。

18、進一步地，輔助件包括固定連接在異形擠壓套側壁的推動桿，推動桿遠離異形擠壓套的一端固定連接有壓緊伸縮桿，壓緊伸縮桿靠近推動桿的一端套設有彈簧，壓緊伸縮桿的底部固定連接有擠壓桿，擠壓桿滑動連接在球閥殼體的內部，擠壓桿的底部設置有半圓擠壓頭，密封罩靠近密封筒的一端固定連接有擠壓弧形圈，擠壓弧形圈與擠壓桿底部的半圓擠壓頭相擠壓。

19、進一步地，鎖止部包括：

20、穩定件，穩定件安裝于球閥殼體的底部?jī)?nèi)壁，穩定件用于輔助閥球穩定轉動；

21、自鎖件，自鎖件安裝于穩定件的底部，自鎖件用于卡緊穩定件的底部。

22、進一步地，穩定件，穩定件包括固定連接在球閥殼體底部的若干個穩定底座，球閥殼體的底部開設有限位槽，限位槽的頂部?jī)?nèi)壁轉動連接有轉動軸，轉動軸的頂部固定連接有卡塊，閥球的底部開設有卡槽，轉動軸頂部的卡塊卡接在閥球底部的卡槽內部。

23、進一步地，自鎖件包括固定連接在轉動軸底部的主動卡齒，限位槽內部滑動連接有輔助卡齒，輔助卡齒的頂部與主動卡齒的底部相嚙合，輔助卡齒的側壁固定連接有若干個限位滑塊，限位滑塊滑動連接在限位槽內部，輔助卡齒的底部固定連接有鎖緊彈簧。

24、本發明具有以下有益效果：

25、（1）本發明，當通過螺栓安裝閥座時，閥座內部的密封筒一端的密封罩與球閥殼體內部的閥球表面相擠壓，此時密封罩內側與閥球表面相貼合，這樣設置一方面有利于加強閥球與密封罩對該閥門的密封性；同時將密封罩內側設置為與閥球相契合的半圓槽形，有利于使得閥球在密封罩內部穩定轉動；當密封罩內部的接觸環與閥球相擠壓時，密封罩帶動滑動環沿著密封筒內部滑動并擠壓若干個擠壓彈簧，擠壓彈簧的反作用力增強密封罩上的接觸環對閥球的擠壓效果，因此通過密封件與閥球之間的緊密配合，避免閥球與球閥殼體內壁轉動時產生縫隙，從而使得該雙球閥閥門能夠更加精確控制閥門的流量。

26、（2）本發明，通過設置調節部，當調節該閥門內部的閥球開口大小時，調節閥桿轉動帶動限位凸塊沿著異形擠壓套上的異形斜槽滑動，此時由于異形擠壓套上的異形斜槽為90°，因此調節閥桿的旋轉角度被限制為90°，這樣設置有利于使得調節閥桿帶動閥球旋轉范圍在0°至90°之間。

27、（3）本發明，另外，當調節閥桿沿著異形擠壓套上的異形斜槽滑動時，限位凸塊帶動異形擠壓套向下滑動，異形擠壓套向下滑動帶動壓緊彈簧底部的壓緊墊片受到擠壓底部的壓緊墊片，此時增大壓緊墊片對閥桿密封圈的擠壓力，有利于增強調節閥桿與球閥殼體內壁之間密封性。

28、（4）本發明，當異形擠壓套向下滑動時，異形擠壓套帶動推動桿一端的壓緊伸縮桿向下帶動擠壓桿擠壓擠壓弧形圈，擠壓弧形圈受到擠壓帶動密封罩上的接觸環對閥球的擠壓力更大，這樣設置有利于進一步保證閥球的穩定性。

29、（5）本發明，通過設置鎖止部，當不對該閥門的調節手柄進行轉動時，鎖緊彈簧擠壓輔助卡齒沿著限位槽向上滑動主動卡齒上，從而使得輔助卡齒對主動卡齒進行自鎖，此時主動卡齒頂部的轉動軸上的卡塊卡緊在閥球底部的卡槽內部，有利于使得閥球在球閥殼體內部更加穩定；當需要調節閥球的角度時，通過旋轉調節手柄即可帶動調節閥桿底部的閥球發生轉動，利用增大力矩的方式使得閥球帶動卡塊底部的主動卡齒與限位滑塊脫離自鎖。

30、當然，實施本發明的任一產品并不一定需要同時達到以上所述的所有優點。
