本技術涉及輸油管道，特別是一種輸油管道密封接頭。

背景技術：

1、輸油管道的密封接頭是用于油料卸接與輸轉的主要設施，一般單個輸油管道密封接頭都是由多個相同規格的單體管連接構成，由于油料運輸過程中需要承受較大的輸送壓力，所以對相鄰單體管道之間的連接部分要求較高，常用的單體管道之間通常直接使用法蘭連接的方式進行管道連接。目前使用傳統的密封接頭是通過法蘭連接，這時就需要使用多個螺栓同時安裝，安裝動作比較繁瑣，另一方面通過法蘭連接時，各個位置就需要受力均衡，才能保證長期使用過程中不會漏油。

2、如公開號為cn219159773u的一種輸油管道密封接頭，通過設置第一凸管、限位塊和限位槽等結構，使輸油管和密封接頭可通過插接的方式連接，再利用定位栓將凸管鎖定，便將輸油管和密封接頭緊密連接。但無論是限位塊和限位槽之間，或是定位栓與限位塊之間，都會存在縫隙，油料很有可能從縫隙中泄漏。為此，提出一種輸油管道密封接頭，作以改進。

技術實現思路

1、本實用新型的目的旨在至少解決所述技術缺陷之一。

2、為此，本實用新型的一個目的在于提出一種輸油管道密封接頭，以解決背景技術中所提到的問題，克服現有技術中存在的不足。

3、為了實現上述目的，本實用新型一方面的實施例提供一種輸油管道密封接頭，包括輸油管和接頭，所述輸油管的端部固定連接有插接環，所述接頭的一端固定連接有對接環，所述對接環的側面螺紋連接有鎖銷，所述輸油管的端部固定連接有過渡管，所述過渡管的外側設置有密封環，所述密封環的外側設置有密封凸條；

4、所述接頭的另一端開設有輸出口，所述接頭的外側套接有鎖扣，所述接頭的內部開設有弧形槽，所述弧形槽內部活動連接有擋板，所述擋板的上端插接有插銷。

5、由上述任一方案優選的是，所述接頭包括上弧板和下弧板，所述對接環采用u形結構。

6、由上述任一方案優選的是，所述插接環插接在對接環中，所述鎖銷與插接環螺紋連接且貫穿插接環與對接環螺紋連接。

7、采用上述技術方案：輸油管用以輸送油料，接頭則用于油料卸接與輸轉。接頭由上弧板與下弧板拼接而成，便于在需要是將其拆卸，以對其內部進行檢測或其他工作。插接環與對接環相互配合，使輸油管與接頭之間產生連接。鎖銷穿過對接環的一部分然后再貫穿插接環、再次與對接環螺紋連接，使對接環與插接環穩定的連接在一起，保證了輸油管與接頭之間連接的穩定形。

8、由上述任一方案優選的是，所述過渡管采用錐形結構，所述接頭在對應過渡管位置的內壁上也設置有密封凸條。

9、由上述任一方案優選的是，所述鎖扣有若干個，所述鎖扣由兩個通過螺栓固定連接的半圓形扣板組成。

10、采用上述技術方案：過渡管在輸油管與接頭之間形成過渡帶，保證輸油管中的油料可以送到接頭內。通過在過渡管的外側設置密封環，再在密封環上設置密封凸條，在接頭的內壁上也設置密封凸條，密封凸條相互交錯堆疊，將接頭與過渡管之間的縫隙填充密實，進而可以將油料擋在接頭中，避免油料從接頭與輸油管對接處向外泄漏。

11、由上述任一方案優選的是，所述上弧板和下弧板對接的位置均開設有插槽并對應設置有插條。

12、由上述任一方案優選的是，所述擋板的外側固定連接有撥塊，所述接頭在對應撥塊的位置開設有滑槽。

13、采用上述技術方案：由上弧板和下弧板對接而成的接頭在二者對接的位置開設插槽、設置插條，使二者能夠嵌合在一起。通過在接頭的內部開設弧形槽，并在弧形槽內設置擋板，擋板能夠在弧形槽中移動，在上弧板和下弧板對接在一起后，可通過撥動擋板上的撥塊帶動擋板移動，使擋板將上弧板和下弧板之間的縫隙封堵，避免油料從二者縫隙處外漏。

14、與現有技術相比，本實用新型所具有的優點和有益效果為：

15、1、該輸油管道密封接頭，通過設置過渡管、密封環以及密封凸條，在將插接環插入對接環后，利用鎖銷將插接環與對接環鎖定，使接頭與輸油管連接在一起，此時過渡管插接在接頭中，密封環上設置密封凸條配合接頭內壁上設置的密封凸條，密封凸條相互交錯堆疊，將接頭與過渡管之間的縫隙填充密實，進而可以將油料擋在接頭中，避免油料從接頭與輸油管對接處向外泄漏。

16、2、該輸油管道密封接頭，通過在接頭的內部開設弧形槽，并配合設置擋板、插銷，擋板能夠在弧形槽中移動，在上弧板和下弧板對接在一起后，可通過撥動擋板上的撥塊帶動擋板移動，使擋板將上弧板和下弧板之間的縫隙封堵，避免油料從二者縫隙處外漏。

17、本實用新型附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

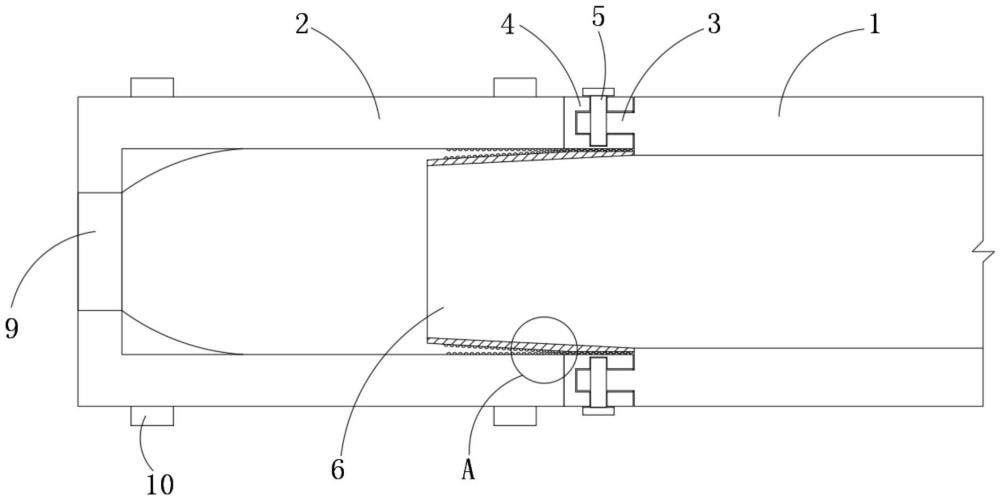

1.一種輸油管道密封接頭，包括輸油管(1)和接頭(2)；其特征在于，所述輸油管(1)的端部固定連接有插接環(3)，所述接頭(2)的一端固定連接有對接環(4)，所述對接環(4)的側面螺紋連接有鎖銷(5)，所述輸油管(1)的端部固定連接有過渡管(6)，所述過渡管(6)的外側設置有密封環(7)，所述密封環(7)的外側設置有密封凸條(8)；

2.如權利要求1所述的一種輸油管道密封接頭，其特征在于：所述接頭(2)包括上弧板(201)和下弧板(202)，所述對接環(4)采用u形結構。

3.如權利要求2所述的一種輸油管道密封接頭，其特征在于：所述插接環(3)插接在對接環(4)中，所述鎖銷(5)與插接環(3)螺紋連接且貫穿插接環(3)與對接環(4)螺紋連接。

4.如權利要求3所述的一種輸油管道密封接頭，其特征在于：所述過渡管(6)采用錐形結構，所述接頭(2)在對應過渡管(6)位置的內壁上也設置有密封凸條(8)。

5.如權利要求4所述的一種輸油管道密封接頭，其特征在于：所述鎖扣(10)有若干個，所述鎖扣(10)由兩個通過螺栓固定連接的半圓形扣板組成。

6.如權利要求5所述的一種輸油管道密封接頭，其特征在于：所述上弧板(201)和下弧板(202)對接的位置均開設有插槽(12)并對應設置有插條(11)。

7.如權利要求6所述的一種輸油管道密封接頭，其特征在于：所述擋板(14)的外側固定連接有撥塊，所述接頭(2)在對應撥塊的位置開設有滑槽。

技術總結
本技術提出了一種輸油管道密封接頭。包括輸油管和接頭，所述輸油管的端部固定連接有插接環，所述接頭的一端固定連接有對接環，所述對接環的側面螺紋連接有鎖銷，所述輸油管的端部固定連接有過渡管，所述過渡管的外側設置有密封環，所述密封環的外側設置有密封凸條；所述接頭的另一端開設有輸出口，所述接頭的外側套接有鎖扣，所述接頭的內部開設有弧形槽，所述弧形槽內部活動連接有擋板，所述擋板的上端插接有插銷。本技術的優點在于：密封凸條相互交錯堆疊，將接頭與過渡管之間的縫隙填充密實，進而可以將油料擋在接頭中，避免油料從接頭與輸油管對接處向外泄漏。擋板將上弧板和下弧板之間的縫隙封堵，避免油料從二者縫隙處外漏。

技術研發人員：楊峰,劉威,薛學云
受保護的技術使用者：河北博路天寶石油設備制造有限公司
技術研發日：20240628
技術公布日：2025/4/28
