本技術涉及墊片，特別涉及一種帶定位的雙金屬墊片。

背景技術：

1、在機械設備中，經常需要使用摩擦和密封部件，目前摩擦和密封部件均使用單一的金屬墊片，長期使用容易受到磨損，并且墊片不具有定位功能，在一些需要墊片保持不動的場景不適用，對此設計一種帶定位的雙金屬墊片。

技術實現思路

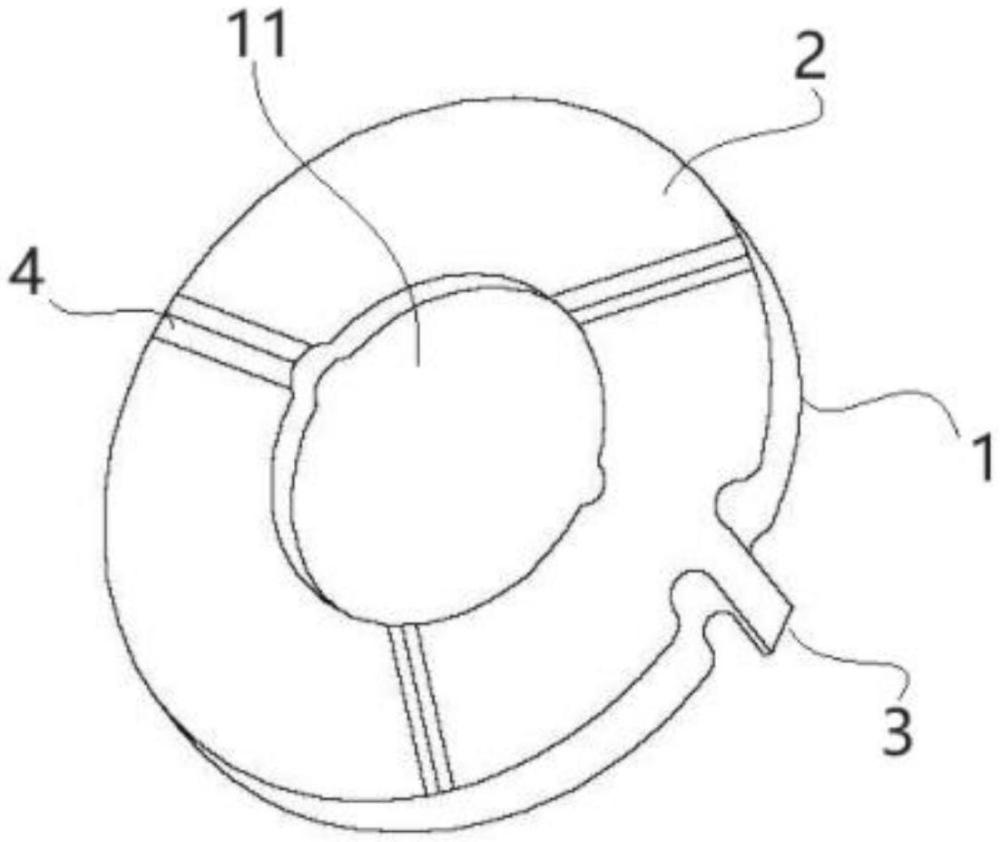

1、根據本實用新型實施例，提供了一種帶定位的雙金屬墊片，包含：

2、金屬墊片主體，金屬墊片主體的中部設有鏤空孔；

3、定位凸起，定位凸起設置在墊片主體上，且朝向墊片主體一側凸出；

4、金屬耐磨層，金屬耐磨層設置在金屬墊片主體的另一側。

5、進一步，金屬墊片主體的材質為低碳鋼。

6、進一步，金屬耐磨層的材質為cusn8ni。

7、進一步，金屬墊片主體與定位凸起為一體成型。

8、進一步，金屬耐磨層上均勻的開設有三個油槽。

9、進一步，金屬墊片主體的厚度為1.4~1.6mm。

10、進一步，金屬耐磨層的厚度為0.4~0.6mm。

11、根據本實用新型實施例的一種帶定位的雙金屬墊片，通過設置cusn8ni的金屬耐磨層，具有很好的耐磨性能，提高墊片的使用壽命，并且具有定位凸起，可讓墊片安裝時起到定位的作用。

12、要理解的是，前面的一般描述和下面的詳細描述兩者都是示例性的，并?且意圖在于提供要求保護的技術的進一步說明。

技術特征：

1.一種帶定位的雙金屬墊片，其特征在于，包含：

2.如權利要求1所述帶定位的雙金屬墊片，其特征在于，所述金屬墊片主體的材質為低碳鋼。

3.如權利要求1或2所述帶定位的雙金屬墊片，其特征在于，所述金屬耐磨層的材質為cusn8ni。

4.如權利要求1所述帶定位的雙金屬墊片，其特征在于，所述金屬墊片主體與所述定位凸起為一體成型。

5.如權利要求1所述帶定位的雙金屬墊片，其特征在于，所述金屬耐磨層上均勻的開設有三個油槽。

6.如權利要求1所述帶定位的雙金屬墊片，其特征在于，所述金屬墊片主體的厚度為1.4~1.6mm。

7.如權利要求1所述帶定位的雙金屬墊片，其特征在于，所述金屬耐磨層的厚度為0.4~0.6mm。

技術總結
本技術公開了一種帶定位的雙金屬墊片，包含：金屬墊片主體，金屬墊片主體的中部設有鏤空孔；定位凸起，定位凸起設置在墊片主體上，且朝向墊片主體一側凸出；金屬耐磨層，金屬耐磨層設置在金屬墊片主體的另一側。本技術通過設置CuSn8Ni的金屬耐磨層，具有很好的耐磨性能，提高墊片的使用壽命，并且具有定位凸起，可讓墊片安裝時起到定位的作用。

技術研發人員：陳榮芳
受保護的技術使用者：核佳新汽車零部件制造（上海）有限責任公司
技術研發日：20240705
技術公布日：2025/4/28
