本技術涉及安防裝置領域，尤其涉及一種監控范圍廣的安防裝置。

背景技術：

1、安防監控是應用光纖、同軸電纜或微波在其閉合的環路內傳輸視頻信號，并從攝像到圖像顯示和記錄構成獨立完整的系統，它能實時、形象、真實地反映被監控對象，不但極大地延長了人眼的觀察距離，而且擴大了人眼的機能，它可以在惡劣的環境下代替人工進行長時間監視，讓人能夠看到被監視現場的實際發生的一切情況，并通過錄像機記錄下來，安防監控主要是針對環境進行集中監控和管理的，目前現有的環境用的安防監控裝置在安裝時比較簡單，監控位置無法自由移動，從而影響檢測探頭的監控范圍，因此目前為了更好對環境實施監控，市場上出現了很多可以調整監控角度的安防監控裝置。

2、目前，在對安防監控設備進行安裝的時候，需要使用支架，但是，通過支架將安防監控設備安裝在墻角處，這種安裝方式都是采用直接固定的方式，不能根據需要調節安防監控設備的監控位置和角度，監控時會出現死角，無法全面對監控對象進行監控，大大縮小了監控范圍，進而降低了該安防監控設備的使用效果；還有的安防監控在通過安裝支架安裝而同時能夠使得監控裝置沿支架進行軌道式移動調節，繼而增大監控范圍，但在戶外使用的時候易受到外部因素影響導致移動不夠靈敏便捷和調節受阻的情況，且調節范圍較為單一。

3、因此，本實用新型提出一種監控范圍廣的安防裝置。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種監控范圍廣的安防裝置，解決了上述背景技術提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種監控范圍廣的安防裝置，包括有固定連接的外殼和外安裝架，外安裝架位于外殼的背面上方，外殼的底部活動設置有監控主體，監控主體的外端固定連接有外電池座，外殼的頂部固定連接有蓋板，蓋板的底端固定連接有伸縮桿，外殼的內壁開設有調節槽，外殼的內部活動嵌入設置有調節組件，調節組件同時和調節槽活動連接，伸縮桿和調節組件頂部活動連接，而調節組件的內側固定連接有有功能筒，功能筒和監控主體之間固定連接有連接桿，功能筒的表面固定連接有驅動齒條，外殼的表面底部固定連接有驅動齒輪組件，驅動齒輪組件同時和驅動齒條配套嵌合設置，外電池座的內側表面固定連接有導向凸起。

3、作為本實用新型進一步的技術方案，調節組件包括有呈矩形設置的內安裝架和其頂部向內突出設置的上頂板，內安裝架的背面一側固定連接有呈縱向外凸設置的導向桿，導向桿外端滑動嵌入調節槽中。

4、作為本實用新型進一步的技術方案，內安裝架呈矩形曲面設置，上頂板整體呈“z”狀設置，其內端底面同時貼合功能筒的頂部設置，且內安裝架的表面兩側開設有豎向排列的螺紋孔，導向桿豎向排列有兩組。

5、作為本實用新型進一步的技術方案，調節槽整體呈倒“f”狀開設，調節槽底端的兩組槽體間距與兩組導向桿之間的間距相同，驅動齒輪組件包括有和外殼表面固定連接的半圓形殼體和活動嵌入殼體內部的驅動齒輪，驅動齒輪設置為豎齒齒輪，同時還包括有和驅動齒輪外端配套設置的微型驅動電機。

6、作為本實用新型進一步的技術方案，驅動齒條設置為豎齒齒條，位于功能筒的下方表面，驅動齒條和驅動齒輪組件中的驅動齒輪豎向嵌合設置。

7、作為本實用新型進一步的技術方案，伸縮桿底端和調節組件中的上頂板為定位活動套接，伸縮桿設置為電動伸縮桿。

8、作為本實用新型進一步的技術方案，外電池座由呈“l”狀的電池外殼和內部的儲電電池組成，且電池外殼的上段內側表面呈弧形內凹設置，同時電池外殼的上段內側貼合外殼背面設置。

9、作為本實用新型進一步的技術方案，導向凸起設置有兩組，沿電池外殼的上段內側表面呈橫向設置，且導向凸起呈弧形條狀凸起設置，而外殼的表面對應導向凸起設置有弧形槽。

10、本實用新型提供了一種監控范圍廣的安防裝置，與現有技術相比具備以下有益效果：

11、1、本設計的一種監控范圍廣的安防裝置，通過內安裝架達到和功能筒連接固定的效果，通過上頂板達到對功能筒進行限位包圍的效果，通過導向桿達到為內安裝架的升降和轉動提供導向的效果。

12、2、本設計的一種監控范圍廣的安防裝置，通過驅動齒輪組件和驅動齒條達到便于功能筒在外殼內部進行轉動調節的效果，通過調節槽達到便于功能筒在外殼內部同時進行升降和轉動調節的效果。

13、3、本設計的一種監控范圍廣的安防裝置，通過外電池座和內側位置的導向凸起達到保證監控主體轉動穩定性的效果，外電池座的設置便于更換電池的同時，能夠保證監控主體的轉動穩定性，本裝置在使用的時候，功能筒和監控主體在伸縮桿的控制下首先進行升降活動，升降之后的監控主體能夠有效增大監控的豎向范圍，之后在驅動齒輪組件的作用下，功能筒和監控主體進行轉動調節，在增大的豎向監控范圍內再次增大橫向監控范圍。

技術特征：

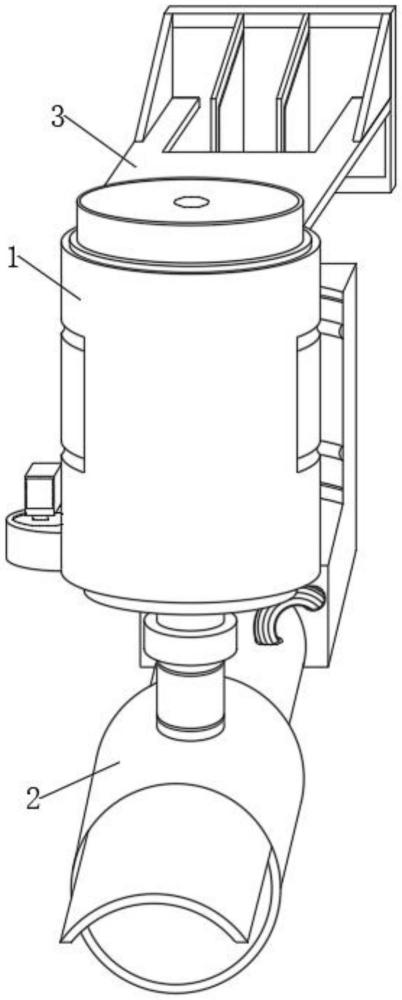

1.一種監控范圍廣的安防裝置，其特征在于：包括有固定連接的外殼(1)和外安裝架(3)，外安裝架(3)位于外殼(1)的背面上方，外殼(1)的底部活動設置有監控主體(2)，監控主體(2)的外端固定連接有外電池座(9)，外殼(1)的頂部固定連接有蓋板(4)，蓋板(4)的底端固定連接有伸縮桿(5)，外殼(1)的內壁開設有調節槽(12)，外殼(1)的內部活動嵌入設置有調節組件(6)，調節組件(6)同時和調節槽(12)活動連接，伸縮桿(5)和調節組件(6)頂部活動連接，而調節組件(6)的內側固定連接有有功能筒(7)，功能筒(7)和監控主體(2)之間固定連接有連接桿(8)，功能筒(7)的表面固定連接有驅動齒條(10)，外殼(1)的表面底部固定連接有驅動齒輪組件(11)，驅動齒輪組件(11)同時和驅動齒條(10)配套嵌合設置，外電池座(9)的內側表面固定連接有導向凸起(16)。

2.根據權利要求1所述的一種監控范圍廣的安防裝置，其特征在于：所述調節組件(6)包括有呈矩形設置的內安裝架(13)和其頂部向內突出設置的上頂板(14)，內安裝架(13)的背面一側固定連接有呈縱向外凸設置的導向桿(15)，導向桿(15)外端滑動嵌入調節槽(12)中。

3.根據權利要求2所述的一種監控范圍廣的安防裝置，其特征在于：所述內安裝架(13)呈矩形曲面設置，上頂板(14)整體呈“z”狀設置，其內端底面同時貼合功能筒(7)的頂部設置，且內安裝架(13)的表面兩側開設有豎向排列的螺紋孔，導向桿(15)豎向排列有兩組。

4.根據權利要求1所述的一種監控范圍廣的安防裝置，其特征在于：所述調節槽(12)整體呈倒“f”狀開設，調節槽(12)底端的兩組槽體間距與兩組導向桿(15)之間的間距相同，驅動齒輪組件(11)包括有和外殼(1)表面固定連接的半圓形殼體和活動嵌入殼體內部的驅動齒輪，驅動齒輪設置為豎齒齒輪，同時還包括有和驅動齒輪外端配套設置的微型驅動電機。

5.根據權利要求1所述的一種監控范圍廣的安防裝置，其特征在于：所述驅動齒條(10)設置為豎齒齒條，位于功能筒(7)的下方表面，驅動齒條(10)和驅動齒輪組件(11)中的驅動齒輪豎向嵌合設置。

6.根據權利要求1所述的一種監控范圍廣的安防裝置，其特征在于：所述伸縮桿(5)底端和調節組件(6)中的上頂板(14)為定位活動套接，伸縮桿(5)設置為電動伸縮桿。

7.根據權利要求1所述的一種監控范圍廣的安防裝置，其特征在于：所述外電池座(9)由呈“l”狀的電池外殼和內部的儲電電池組成，且電池外殼的上段內側表面呈弧形內凹設置，同時電池外殼的上段內側貼合外殼(1)背面設置。

8.根據權利要求1所述的一種監控范圍廣的安防裝置，其特征在于：所述導向凸起(16)設置有兩組，沿電池外殼的上段內側表面呈橫向設置，且導向凸起(16)呈弧形條狀凸起設置，而外殼(1)的表面對應導向凸起(16)設置有弧形槽。

技術總結
本技術提出了一種監控范圍廣的安防裝置，涉及安防裝置技術領域，包括有固定連接的外殼和外安裝架，外安裝架位于外殼的背面上方，外殼的底部活動設置有監控主體，監控主體的外端固定連接有外電池座，外殼的頂部固定連接有蓋板，蓋板的底端固定連接有伸縮桿，外殼的內壁開設有調節槽。通過內安裝架達到和功能筒連接固定的效果，通過上頂板達到對功能筒進行限位包圍的效果，通過導向桿達到為內安裝架的升降和轉動提供導向的效果，通過驅動齒輪組件和驅動齒條達到便于功能筒在外殼內部進行轉動調節的效果。

技術研發人員：張晃瀟,趙南南,繩金森,馮莉莉
受保護的技術使用者：河南宏鑫源智能工程有限公司
技術研發日：20240709
技術公布日：2025/4/28
