本技術涉及管道固定裝置，具體為一種管道用固定裝置。

背景技術：

1、管道是用管子、管子聯接件和閥門等聯接成的用于輸送氣體、液體或固體液混合顆粒的裝置，根據使用需要管道分為水管、暖氣管和線管，這些管道的安裝都需要使用特定的固定裝置進行支撐限位，確保管道能夠穩定固定在建筑的墻體上部。

2、由于鋪設場所與使用需要的不同，安裝管道的尺寸也大小不一，在結構上傳統的管道固定裝置多為一體式的固定槽口結構設置，單類型的支架僅適配特定尺寸的管道安裝，使用局限性較高，完成建筑管道安裝需攜帶不同規格的管道支架，使用十分不便，為此，提出一種管道用固定裝置。

技術實現思路

1、本實用新型的目的在于提供一種管道用固定裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種管道用固定裝置，包括管道支座、調節栓柱、緊固綁帶和緊固旋柱，所述管道支座分為上下兩部分，上下兩個所述管道支座通過調節栓柱活動安裝，兩個所述管道支座的中部均設置有弧形夾槽；

3、所述緊固綁帶的一端與管道支座卡接安裝，所述緊固旋柱轉動安裝于管道支座的端側，所述緊固綁帶的另一端設置有緊固齒槽，所述緊固綁帶通過緊固齒槽與緊固旋柱相連接。

4、作為優選，上述調節栓柱的數量為兩個，兩個所述管道支座呈對置狀分布設置，上側所述管道支座的中部貫穿設置有栓柱插孔，所述調節栓柱活動插接于栓柱插孔的內側。

5、作為優選，下側上述管道支座的邊側設置有調節螺孔，所述調節栓柱的端部螺紋連接于調節螺孔的內側。

6、作為優選，上述緊固綁帶的端部設置有連接卡頭，上側所述管道支座的邊側設置有連接卡槽，所述連接卡槽與連接卡頭相適配，所述連接卡頭嵌合卡接于連接卡槽的內側。

7、作為優選，上述緊固旋柱轉動嵌合安裝于下側管道支座端部設置的旋柱安裝孔內，所述旋柱安裝孔的下部固定安裝有安裝軸套，所述安裝軸套的上部與緊固旋柱的下部活動嵌合。

8、作為優選，上述緊固旋柱的中部設置有驅動蝸桿，所述緊固齒槽設置于緊固綁帶的端部外側，所述旋柱安裝孔的邊側貫穿設置有綁帶穿槽，所述緊固綁帶的端部穿插于綁帶穿槽的內側，所述綁帶穿槽的下部設置有穿出凹槽，所述緊固綁帶的端部通過緊固齒槽與驅動蝸桿嚙合連接，所述緊固旋柱的邊側設置有緊固螺栓。

9、作為優選，兩個上述管道支座的邊側均固定有安裝邊座，所述弧形夾槽的內側設置有防護支墊，所述防護支墊固定于弧形夾槽的內側。

10、本實用新型采用以上技術方案與現有技術相比，具有以下技術效果：

11、本管道固定裝置采用分體式的結構設置，將管道支座設置為上下兩部分，上下兩個管道支座間通過調節栓柱進行滑動安裝，進行管道安裝時，根據管道的尺寸大小通過滑移可對管道支座上部弧形夾槽的開口大小進行靈活調節，使裝置可滿足不同規格管道的安裝固定需求，大大提高了裝置的使用通用性，并且采用綁束緊固式的安裝方式，緊固綁帶與管道支座采用分體式安裝結構，緊固綁帶通過連接卡槽與管道支座卡接安裝，結構簡單更換靈活，具有較低的使用成本，并利用緊固齒槽與緊固旋柱中部的蝸桿結構相連接，通過旋擰緊固旋柱即可完成緊固綁帶的收束緊固，使用方便大大提高了裝置的使用便利性。

技術特征：

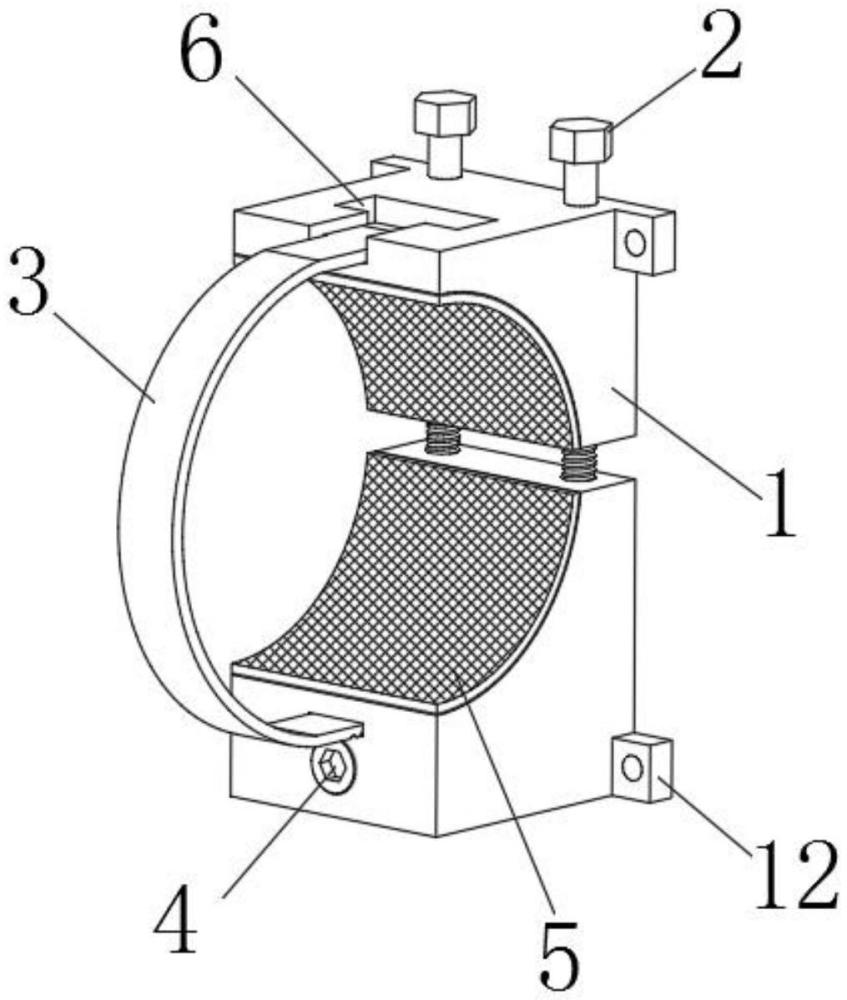

1.一種管道用固定裝置，包括管道支座(1)、調節栓柱(2)、緊固綁帶(3)和緊固旋柱(4)，其特征在于：所述管道支座(1)分為上下兩部分，上下兩個所述管道支座(1)通過調節栓柱(2)活動安裝，兩個所述管道支座(1)的中部均設置有弧形夾槽；

2.根據權利要求1所述的一種管道用固定裝置，其特征在于：所述調節栓柱(2)的數量為兩個，兩個所述管道支座(1)呈對置狀分布設置，上側所述管道支座(1)的中部貫穿設置有栓柱插孔，所述調節栓柱(2)活動插接于栓柱插孔的內側。

3.根據權利要求2所述的一種管道用固定裝置，其特征在于：下側所述管道支座(1)的邊側設置有調節螺孔，所述調節栓柱(2)的端部螺紋連接于調節螺孔的內側。

4.根據權利要求1所述的一種管道用固定裝置，其特征在于：所述緊固綁帶(3)的端部設置有連接卡頭(7)，上側所述管道支座(1)的邊側設置有連接卡槽(6)，所述連接卡槽(6)與連接卡頭(7)相適配，所述連接卡頭(7)嵌合卡接于連接卡槽(6)的內側。

5.根據權利要求4所述的一種管道用固定裝置，其特征在于：所述緊固旋柱(4)轉動嵌合安裝于下側管道支座(1)端部設置的旋柱安裝孔內，所述旋柱安裝孔的下部固定安裝有安裝軸套(9)，所述安裝軸套(9)的上部與緊固旋柱(4)的下部活動嵌合。

6.根據權利要求5所述的一種管道用固定裝置，其特征在于：所述緊固旋柱(4)的中部設置有驅動蝸桿，所述緊固齒槽(8)設置于緊固綁帶(3)的端部外側，所述旋柱安裝孔的邊側貫穿設置有綁帶穿槽(10)，所述緊固綁帶(3)的端部穿插于綁帶穿槽(10)的內側，所述綁帶穿槽(10)的下部設置有穿出凹槽(13)，所述緊固綁帶(3)的端部通過緊固齒槽(8)與驅動蝸桿嚙合連接，所述緊固旋柱(4)的邊側設置有緊固螺栓(11)。

7.根據權利要求1所述的一種管道用固定裝置，其特征在于：兩個所述管道支座(1)的邊側均固定有安裝邊座(12)，所述弧形夾槽的內側設置有防護支墊(5)，所述防護支墊(5)固定于弧形夾槽的內側。

技術總結
本技術涉及管道固定裝置技術領域，且公開了一種管道用固定裝置，上下兩個管道支座通過調節栓柱活動安裝，采用分體式的結構設置，將管道支座設置為上下兩部分，上下兩個管道支座間通過調節栓柱進行滑動安裝，根據管道的尺寸大小通過滑移可對管道支座上部弧形夾槽的開口大小進行靈活調節，使裝置可滿足不同規格管道的安裝固定需求，大大提高了裝置的使用通用性，并且緊固綁帶與管道支座采用分體式安裝結構，緊固綁帶通過連接卡槽與管道支座卡接安裝，結構簡單更換靈活，具有較低的使用成本，并利用緊固齒槽與緊固旋柱中部的蝸桿結構相連接，通過旋擰緊固旋柱即可完成緊固綁帶的收束緊固，使用方便大大提高了裝置的使用便利性。

技術研發人員：吳金彬,吳輝波,湯建航,林建文,魏運享,胡濱,徐響德,胡智勇,鄒偉,廖倬
受保護的技術使用者：中國能源建設集團廣東火電工程有限公司
技術研發日：20240710
技術公布日：2025/4/28
