本技術涉及下水三通領域，具體為耐高溫高強度的下水三通。

背景技術：

1、下水器是一種安裝在家用水槽上用的下水裝置，它起到了排水的作用?，F(xiàn)有技術的下水器其結構一般包括杯體、連接管、彎管和下水管，杯體與連接管可拆式連接，連接管與彎管可拆式連接，彎管與下水管可拆式連接。

2、但是，現有技術中，存在以下缺陷：

3、現有的下水三通耐腐蝕和耐高溫性能較差，使得三通管的使用壽命較低，且三通管的接口處受壓較大，使得三通管的連接處容易出現管道連接破損的問題。

技術實現思路

1、本實用新型的目的在于提供耐高溫高強度的下水三通，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：耐高溫高強度的下水三通，包括三通本體，所述三通本體包括直通管、側管和主管，所述直通管的底部與主管的頂部相連通，所述直通管與主管一體成型，所述主管頂部的一側與側管的底部相連通，所述主管中部的外側套設有地漏，所述三通本體包括防護外層、防護夾層和防護內層，所述防護夾層的內部均勻分布有若干個加強塊。

3、采用上述技術方案，該方案防護夾層內部設置有多個加強塊，可加強防護內層的抗壓能力和抗彎折性能，使得防護內層更加穩定，提高了下水三通的強度，直通管和側管起到分流作用。

4、所述直通管頂部的外側固定安裝有第一法蘭，所述直通管頂部的內側開設有第一內螺紋，所述主管與側管連接處的兩端均做了圓滑倒角處理。

5、采用上述技術方案，該方案直通管頂部的第一內螺紋便于直通管與洗手盆的下水管相連接，二者螺紋連接，便于拆裝。

6、所述側管的形狀為l型，所述側管的頂部與直通管的頂部位于同一水平線上，所述側管頂部的外側固定安裝有第二法蘭，所述側管頂部的內側開設有第二內螺紋。

7、采用上述技術方案，該方案?jìng)?cè)管設置在主管的一側，側管頂部的第二內螺紋便于其與連接管道安裝連接，螺紋安裝，便于拆卸和更換。

8、所述地漏的頂部固定安裝有連接環，所述連接環套設在主管的外側，所述連接環的內壁與主管的外壁焊接，所述地漏為上窄下寬的圓臺型。

9、采用上述技術方案，該方案地漏通過連接環固定安裝在下水三通的外側，地漏上窄下寬，便于水流通過，地漏上均勻開設有若干個通槽，能夠起到過濾作用，防止較大塊的廚余垃圾進入下水三通導致三通管堵塞，影響使用。

10、所述主管底部的外側固定安裝有連接套，所述連接套的頂部與地漏的底部緊密抵接，所述連接套的外壁開設有外螺紋。

11、采用上述技術方案，該方案主管底部外側的連接套便于下水三通與安裝孔進行安裝，便于其固定連接，下水三通與安裝孔螺紋連接，便于安裝和拆卸，方便進行更換和修理。

12、所述防護外層、防護夾層和防護內層依次由外至內分布且兩兩之間固定連接，所述防護外層的材質為c-276合金鋼，所述防護夾層為氧化陶瓷材質制成。

13、采用上述技術方案，該方案下水三通由多層防護層組成，提高了下水三通的強度，c-276合金鋼具有很好的耐腐蝕性能和強度，氧化陶瓷材質具有多孔性，可使不同材質的鍍層與其緊密連接，能夠提高下水三通的強度，延長下水三通的使用壽命。

14、所述防護夾層的內部設置有填充物，所述防護內層由特種玻璃制作而成，所述防護內層的內壁涂覆有防護涂料。

15、采用上述技術方案，該方案防護內層為耐高溫高壓的特種玻璃制成，有效的解決了下水三通不耐高溫的問題，三通的內壁涂覆有防護涂料，提高了其內壁的耐腐蝕性能和強度，延長了使用壽命。

16、與現有技術相比，本實用新型的有益效果是：

17、本實用新型通過耐高溫高壓的特種玻璃內層、設有多個加強塊的氧化陶瓷夾層和c-276合金鋼外層依次由內至外制成下水三通，提高了其耐腐蝕能力、耐高溫能力和強度，能夠大大延長下水三通的使用壽命。

技術特征：

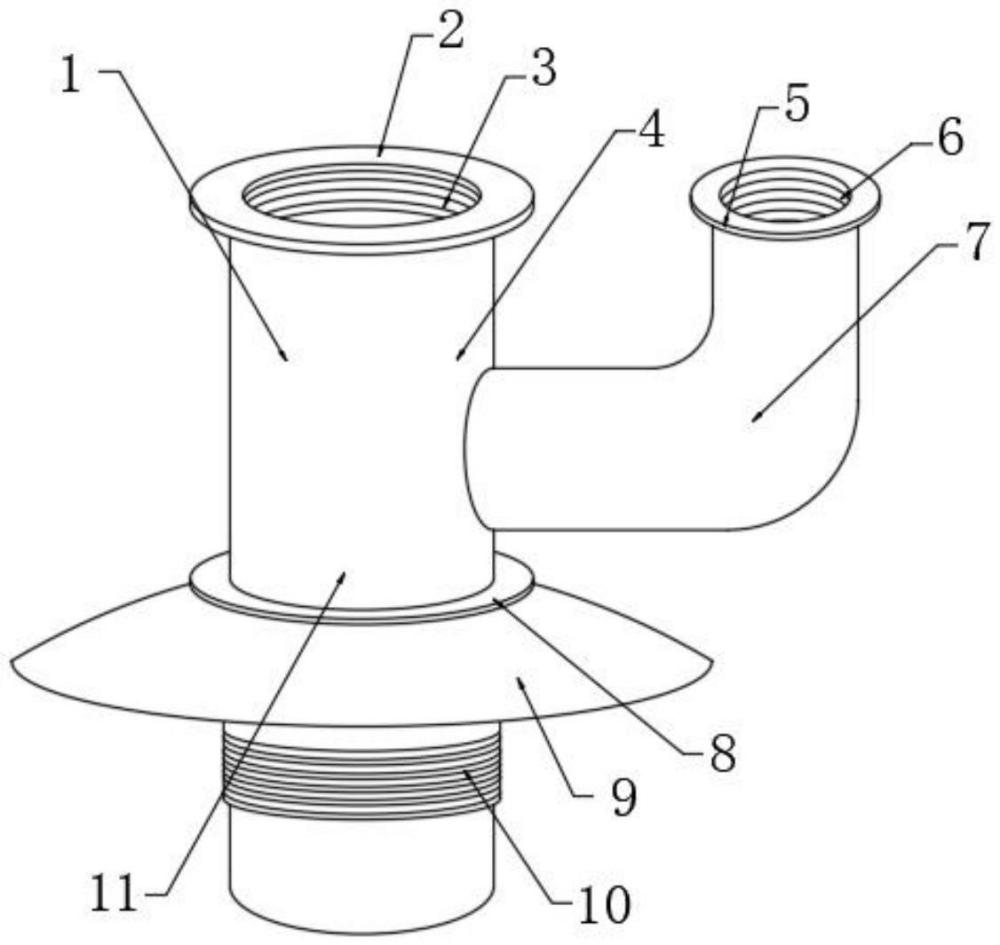

1.耐高溫高強度的下水三通，包括三通本體(1)，其特征在于：所述三通本體(1)包括直通管(4)、側管(7)和主管(11)，所述直通管(4)的底部與主管(11)的頂部相連通，所述直通管(4)與主管(11)一體成型，所述主管(11)頂部的一側與側管(7)的底部相連通，所述主管(11)中部的外側套設有地漏(9)，所述三通本體(1)包括防護外層(12)、防護夾層(13)和防護內層(14)，所述防護夾層(13)的內部均勻分布有若干個加強塊(16)。

2.根據權利要求1所述的耐高溫高強度的下水三通，其特征在于：所述直通管(4)頂部的外側固定安裝有第一法蘭(2)，所述直通管(4)頂部的內側開設有第一內螺紋(3)，所述主管(11)與側管(7)連接處的兩端均做了圓滑倒角處理。

3.根據權利要求1所述的耐高溫高強度的下水三通，其特征在于：所述側管(7)的形狀為l型，所述側管(7)的頂部與直通管(4)的頂部位于同一水平線上，所述側管(7)頂部的外側固定安裝有第二法蘭(5)，所述側管(7)頂部的內側開設有第二內螺紋(6)。

4.根據權利要求1所述的耐高溫高強度的下水三通，其特征在于：所述地漏(9)的頂部固定安裝有連接環(8)，所述連接環(8)套設在主管(11)的外側，所述連接環(8)的內壁與主管(11)的外壁焊接，所述地漏(9)為上窄下寬的圓臺型。

5.根據權利要求1所述的耐高溫高強度的下水三通，其特征在于：所述主管(11)底部的外側固定安裝有連接套(10)，所述連接套(10)的頂部與地漏(9)的底部緊密抵接，所述連接套(10)的外壁開設有外螺紋。

6.根據權利要求1所述的耐高溫高強度的下水三通，其特征在于：所述防護外層(12)、防護夾層(13)和防護內層(14)依次由外至內分布且兩兩之間固定連接，所述防護外層(12)的材質為c-276合金鋼，所述防護夾層(13)為氧化陶瓷材質制成。

7.根據權利要求6所述的耐高溫高強度的下水三通，其特征在于：所述防護夾層(13)的內部設置有填充物(15)，所述防護內層(14)由特種玻璃制作而成，所述防護內層(14)的內壁涂覆有防護涂料(17)。

技術總結
本技術涉及下水三通領域，尤其為耐高溫高強度的下水三通，包括三通本體，三通本體包括主管、側管和直通管，直通管的底部與主管的頂部相連通，主管和直通管一體成型形成三通管體，主管頂部的一側與側管的底部相連通，主管的外側通過連接環固定安裝有地漏，地漏的底部設有連接套，連接套的外部開設有外螺紋，便于下水三通固定安裝，三通本體通過耐高溫高壓特種玻璃的防護內層、內部設有多個加強塊的防護夾層和C?276合金鋼的防護外層由內至外固定連接制成，有效的解決了下水三通不耐高溫、強度不夠的問題，防護內層的內壁涂覆有防護涂料，提高了下水三通的耐腐蝕性能。
