本技術涉及墊片，特別涉及一種行星墊片。

背景技術：

1、在現有的傳動過程中，為了避免傳動件直接與固定架接觸，都會在傳動件上套一個墊片，通過墊片與固定架摩擦接觸，防止傳動件受損，但目前的墊片，耐磨效果不好，需要頻繁更換。

技術實現思路

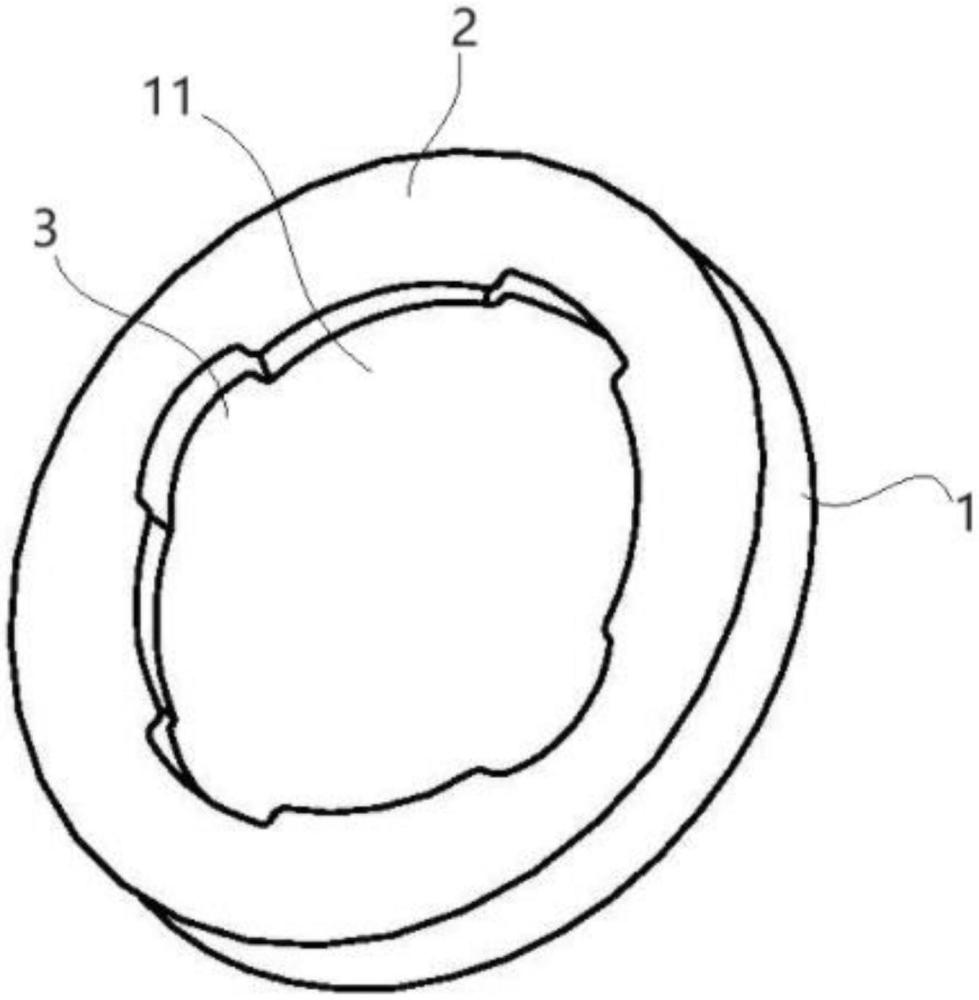

1、根據本實用新型實施例，提供了一種行星墊片，包含：

2、金屬墊片主體，金屬墊片主體的中部鏤空；

3、ptfe層，ptfe層覆蓋在金屬墊片主體的一側，作為行星墊片的摩擦面。

4、進一步，金屬墊片主體的材質為低碳鋼。

5、進一步，金屬墊片主體的中部內壁上還設有四個安裝槽，安裝槽與中部鏤空連通。

6、進一步，四個安裝槽圓形陣列的設置在金屬墊片主體的中部內壁上。

7、進一步，ptfe層的厚度為0.4~0.6mm。

8、進一步，金屬墊片主體的厚度為1.4~1.6mm。

9、根據本實用新型實施例的一種行星墊片，在金屬墊片主體的一側設置耐磨的ptfe層作為行星墊片的摩擦面，從而可以有效的解決現有墊片耐磨效果不好的問題，使用時，無需頻繁更換，并且僅在摩擦面設置，節省成本。

10、要理解的是，前面的一般描述和下面的詳細描述兩者都是示例性的，并?且意圖在于提供要求保護的技術的進一步說明。

技術特征：

1.一種行星墊片，其特征在于，包含：

2.如權利要求1所述行星墊片，其特征在于，所述金屬墊片主體的材質為低碳鋼。

3.如權利要求1所述行星墊片，其特征在于，所述金屬墊片主體的中部內壁上還設有四個安裝槽，所述安裝槽與所述中部鏤空連通。

4.如權利要求3所述行星墊片，其特征在于，所述四個安裝槽圓形陣列的設置在所述金屬墊片主體的中部內壁上。

5.如權利要求1所述行星墊片，其特征在于，所述ptfe層的厚度為0.4~0.6mm。

6.如權利要求1或5所述行星墊片，其特征在于，所述金屬墊片主體的厚度為1.4~1.6mm。

技術總結
本技術公開了一種行星墊片，包含：金屬墊片主體，金屬墊片主體的中部鏤空；PTFE層，PTFE層覆蓋在金屬墊片主體的一側，作為行星墊片的摩擦面。本技術在金屬墊片主體的一側設置耐磨的PTFE層作為行星墊片的摩擦面，從而可以有效的解決現有墊片耐磨效果不好的問題，使用時，無需頻繁更換，并且僅在摩擦面設置，節省成本。

技術研發人員：陳榮芳
受保護的技術使用者：核佳新汽車零部件制造（上海）有限責任公司
技術研發日：20240705
技術公布日：2025/4/28
