本申請涉及顯示器升降支架，特別涉及一種升降支架。

背景技術：

1、相關技術中，顯示器升降支架通常包括有外殼、氣彈簧和滑動組件，氣彈簧可伸縮地設于外殼內，滑動組件底部連接氣彈簧頂部，并通過氣彈簧豎直滑動連接于外殼。但是當需要伸縮量變化較大時，整體結構也會占用較大的空間，不適應用戶對于空間占用量的需求。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本申請提出一種升降支架，能夠節省升降支架整體占用的空間。

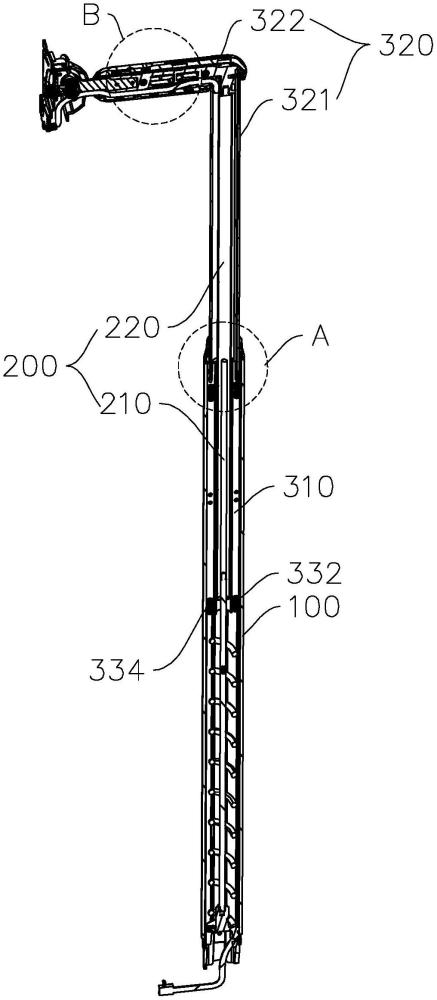

2、根據本實用新型實施例的升降支架，包括：外殼、氣彈簧以及滑動組件，外殼為中空結構；氣彈簧插設于外殼，且包括有本體部和可伸縮地連接于本體部上部的伸縮部；滑動組件用于連接顯示器，滑動組件套設于伸縮部，并可隨伸縮部升降，以插設或套設于外殼。

3、根據本實用新型實施例的升降支架，至少具有如下有益效果：這種升降支架包括有外殼、氣彈簧和滑動組件，氣彈簧插設于中空的外殼內，并且氣彈簧的伸縮部可伸縮地連接在氣彈簧的本體部上部，而用于連接顯示器的滑動組件則套設于伸縮部，并且在下降過程中滑動組件會插設或套設于外殼，這樣就節省了升降支架整體的高度，避免了滑動組件的底端連接氣彈簧頂端的結構造成整體占用空間過高的問題；因此，本申請能夠在升降變化量相同的情況下能夠節省升降支架整體占用的空間高度，在占用的空間高度相同的情況下，可選用伸縮長度更長的氣彈簧，從而升降支架所能夠調節的升降變化量更大。

4、根據本實用新型的一些實施例，滑動組件包括滑塊和連接于滑塊上部的支撐件，滑塊滑動連接于外殼內部，伸縮部穿設于滑塊，且伸縮部的頂端連接支撐件的頂端，支撐件上部用于連接顯示器。

5、根據本實用新型的一些實施例，滑塊的上端和支撐件的下端相互插設連接。

6、根據本實用新型的一些實施例，外殼上部的內側設有限位部，限位部用于限制滑塊滑出外殼。

7、根據本實用新型的一些實施例，外殼包括有外筒和限位筒，限位筒可拆卸安裝于外筒頂部，且設有限位部。

8、根據本實用新型的一些實施例，限位筒側面設有彈性部，彈性部具有沿徑向活動的彈性，外筒側壁對應設有限位槽，限位槽與彈性部相適配，當限位筒下端插設于外筒上端時，彈性部嵌設于限位槽。

9、根據本實用新型的一些實施例，還包括有第一滾輪組和第二滾輪組，第一滾輪組設于滑塊上部，并與外殼的前壁抵接，第二滾輪組設于滑塊下部，并與外殼的后壁抵接。

10、根據本實用新型的一些實施例，還包括有第三滾輪組和第四滾輪組，第三滾輪組設于滑塊上部，并與外殼的后壁抵接，第四滾輪組設于滑塊下部，并與外殼的前壁抵接。

11、根據本實用新型的一些實施例，支撐件包括有直筒部和連接于直筒部上部的連接部，直筒部下部連接滑塊，連接部用于連接顯示器，連接部上部設有第一按壓區，第一按壓區向下凹陷，且中心設有環形槽。

12、根據本實用新型的一些實施例，連接部上部設有第二按壓區，第二按壓區位于第一按壓區后側，第二按壓區表面設有紋理。

13、本申請的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

技術特征：

1.升降支架，其特征在于，包括：

2.根據權利要求1所述的升降支架，其特征在于，所述滑動組件包括滑塊和連接于所述滑塊上部的支撐件，所述滑塊滑動連接于所述外殼內部，所述伸縮部穿設于所述滑塊，且所述伸縮部的頂端連接所述支撐件的頂端，所述支撐件上部用于連接所述顯示器。

3.根據權利要求2所述的升降支架，其特征在于，所述滑塊的上端和所述支撐件的下端相互插設連接。

4.根據權利要求2所述的升降支架，其特征在于，所述外殼上部的內側設有限位部，所述限位部用于限制所述滑塊滑出所述外殼。

5.根據權利要求4所述的升降支架，其特征在于，所述外殼包括有外筒和限位筒，所述限位筒可拆卸安裝于所述外筒頂部，且設有所述限位部。

6.根據權利要求5所述的升降支架，其特征在于，所述限位筒側面設有彈性部，所述彈性部具有沿徑向活動的彈性，所述外筒側壁對應設有限位槽，所述限位槽與所述彈性部相適配，當所述限位筒下端插設于所述外筒上端時，所述彈性部嵌設于所述限位槽。

7.根據權利要求2所述的升降支架，其特征在于，還包括有第一滾輪組和第二滾輪組，所述第一滾輪組設于所述滑塊上部，并與所述外殼的前壁抵接，所述第二滾輪組設于所述滑塊下部，并與所述外殼的后壁抵接。

8.根據權利要求7所述的升降支架，其特征在于，還包括有第三滾輪組和第四滾輪組，所述第三滾輪組設于所述滑塊上部，并與所述外殼的后壁抵接，所述第四滾輪組設于所述滑塊下部，并與所述外殼的前壁抵接。

9.根據權利要求2所述的升降支架，其特征在于，所述支撐件包括有直筒部和連接于所述直筒部上部的連接部，所述直筒部下部連接所述滑塊，所述連接部用于連接所述顯示器，所述連接部上部設有第一按壓區，所述第一按壓區向下凹陷，且中心設有環形槽。

10.根據權利要求9所述的升降支架，其特征在于，所述連接部上部設有第二按壓區，所述第二按壓區位于所述第一按壓區后側，所述第二按壓區表面設有紋理。

技術總結
本申請公開了一種升降支架，包括：外殼、氣彈簧以及滑動組件，外殼為中空結構；氣彈簧插設于外殼，且包括有本體部和可伸縮地連接于本體部上部的伸縮部；滑動組件用于連接顯示器，滑動組件套設于伸縮部，并可隨伸縮部升降，以插設或套設于外殼。本申請的升降支架能夠節省升降支架整體占用的空間。

技術研發人員：龍燦
受保護的技術使用者：東莞市宏聯電子有限公司
技術研發日：20240710
技術公布日：2025/4/28
