本技術涉及蜂窩板材，具體為一種快速拼接的pvdf蜂窩板材。

背景技術：

1、pvdf蜂窩板材是一種由聚偏氟乙烯（pvdf）樹脂為主要原料制作而成的創新型板材，采用獨特的蜂窩狀結構，這種板材重量輕，強度高，能夠承受較大的外力，能夠抵御多種化學物質的侵蝕，在眾多領域都有著重要的用途，具有可加工性，可以根據不同需求進行切割、彎曲、焊接等操作，是現代工業中不可或缺的材料之一。

2、由于pvdf蜂窩板的側壁連接點之間通常采用膠接或者焊接這兩種連接方式進行組合連接，然而，在實際應用過程中，其兩塊板料的連接點的連接部位往往容易出現松動甚至掉落的情況，這給蜂窩板的使用帶來了一定的安全隱患，而且，在進行組合的過程中，可能會由于各種原因導致對準不整齊，這就使得在拼接時需要耗費大量的時間和精力進行反復校正，不僅增加了工作量，還降低了工作效率，給實際生產和使用帶來了諸多不便和困擾。

技術實現思路

1、本實用新型的目的在于：為解決pvdf蜂窩板在連接的過程中需要反復校正對齊降低工作效率的問題，本實用新型提供了一種快速拼接的pvdf蜂窩板材。

2、本實用新型為了實現上述目的具體采用以下技術方案：

3、一種快速拼接的pvdf蜂窩板材，包括橫條板，所述橫條板的左端后側和其右端前側活動安裝有右斜板，所述橫條板的左端前側和其右端后側活動安裝有左斜板，兩塊所述右斜板分別位于六邊形的斜對角位置，兩塊所述左斜板分別位于六邊形的斜對角位置，所述橫條板、所述右斜板以及所述左斜板的端口之間的連接點部位均設置有內槽、橫u型塊，所述橫u型塊卡接于所述內槽的內側，所述內槽的內側角落處設置有連接條，所述連接條的側壁處固定連接有插塊，所述插塊的側壁穿插于所述內槽的內側。

4、進一步地，所述橫條板、所述右斜板和所述左斜板均設置有兩組，兩組所述橫條板、兩組所述右斜板和兩組所述左斜板分別為六邊形的對角線位置，使得蜂窩板在使用中能夠發揮出穩定而有效的性能。

5、進一步地，所述橫條板、所述右斜板和所述左斜板的兩側端均為向外凸出的尖角，尖角角度為120度，使得橫條板、右斜板和左斜板的端口之間相互連接能夠剛好卡合在一起，增加了結構的穩定性。

6、進一步地，所述橫條板的左端斜上角和所述右斜板的底端右下角連接，所述橫條板的左端斜下角和所述左斜板的頂端右上角連接，所述橫條板的右端斜上角和所述左斜板的底端左下角連接，所述橫條板的右端斜下角和所述右斜板的頂端左上角連接，整體形成六邊形的結構空間，再結合多個六邊形組合在一起，可形成完整的蜂窩結構。

7、進一步地，所述橫條板的左端斜下角和所述橫條板的右端斜上角設置有橫u型塊，所述橫條板的左端斜上角和所述橫條板的右端斜下角設置有內槽，對應的所述右斜板和所述左斜板的側端設置的所述內槽、所述橫u型塊的位置相同，使得蜂窩板在使用過程中，能夠通過這些結構特征實現快速而準確的拼接，各個板之間緊密銜接，形成一個穩固而有序的整體結構。

8、與現有技術相比，本實用新型提供了一種快速拼接的pvdf蜂窩板材，具備以下有益效果：

9、該快速拼接的pvdf蜂窩板材，通過橫條板、右斜板和左斜板之間的組合形成六邊形蜂窩體，蜂窩板在使用中能夠發揮出穩定而有效的性能，結合其端口部位設置的內槽、橫u型塊、連接條以及插塊之間的連接，使得橫條板、右斜板和左斜板的端口之間相互連接能夠剛好卡合在一起，使得蜂窩板在使用過程中，能夠通過這些結構特征實現快速而準確的拼接，各個板之間緊密銜接，形成一個穩固而有序的整體結構，確保了蜂窩板在實際應用中的高效性和可靠性，提高pvdf蜂窩板拼接的工作效率。

技術特征：

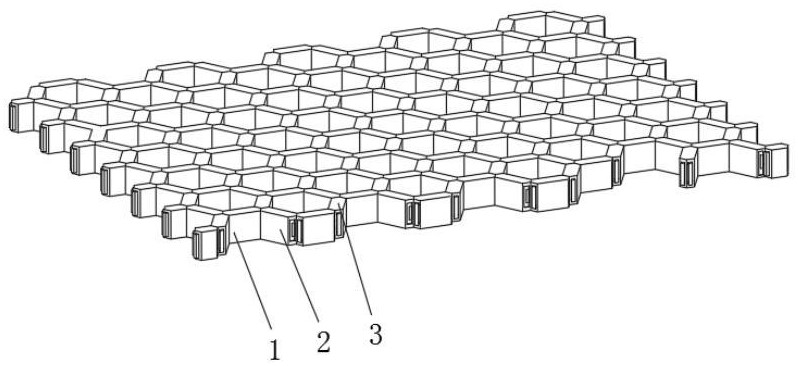

1.一種快速拼接的pvdf蜂窩板材，包括橫條板（1），其特征在于：所述橫條板（1）的左端后側和其右端前側活動安裝有右斜板（2），所述橫條板（1）的左端前側和其右端后側活動安裝有左斜板（3），兩塊所述右斜板（2）分別位于六邊形的斜對角位置，兩塊所述左斜板（3）分別位于六邊形的斜對角位置，所述橫條板（1）、所述右斜板（2）以及所述左斜板（3）的端口之間的連接點部位均設置有內槽（4）、橫u型塊（5），所述橫u型塊（5）卡接于所述內槽（4）的內側，所述內槽（4）的內側角落處設置有連接條（6），所述連接條（6）的側壁處固定連接有插塊（7），所述插塊（7）的側壁穿插于所述內槽（4）的內側。

2.根據權利要求1所述的一種快速拼接的pvdf蜂窩板材，其特征在于：所述橫條板（1）、所述右斜板（2）和所述左斜板（3）均設置有兩組，兩組所述橫條板（1）、兩組所述右斜板（2）和兩組所述左斜板（3）分別為六邊形的對角線位置。

3.根據權利要求1所述的一種快速拼接的pvdf蜂窩板材，其特征在于：所述橫條板（1）、所述右斜板（2）和所述左斜板（3）的兩側端均為向外凸出的尖角，尖角角度為120度。

4.根據權利要求1所述的一種快速拼接的pvdf蜂窩板材，其特征在于：所述橫條板（1）的左端斜上角和所述右斜板（2）的底端右下角連接，所述橫條板（1）的左端斜下角和所述左斜板（3）的頂端右上角連接，所述橫條板（1）的右端斜上角和所述左斜板（3）的底端左下角連接，所述橫條板（1）的右端斜下角和所述右斜板（2）的頂端左上角連接。

5.根據權利要求1所述的一種快速拼接的pvdf蜂窩板材，其特征在于：所述橫條板（1）的左端斜下角和所述橫條板（1）的右端斜上角設置有橫u型塊（5），所述橫條板（1）的左端斜上角和所述橫條板（1）的右端斜下角設置有內槽（4），對應的所述右斜板（2）和所述左斜板（3）的側端設置的所述內槽（4）、所述橫u型塊（5）的位置相同。

技術總結
本技術涉及蜂窩板材技術領域，且公開了一種快速拼接的PVDF蜂窩板材，包括橫條板，所述橫條板的左端后側和其右端前側活動安裝有右斜板，所述橫條板的左端前側和其右端后側活動安裝有左斜板，兩塊所述右斜板分別位于六邊形的斜對角位置，兩塊所述左斜板分別位于六邊形的斜對角位置。橫條板、右斜板和左斜板之間的組合形成六邊形蜂窩體，蜂窩板在使用中能夠發揮出穩定而有效的性能，結合其端口部位設置的內槽、橫U型塊、連接條以及插塊之間的連接，使得橫條板、右斜板和左斜板的端口之間相互連接能夠剛好卡合在一起，使得蜂窩板在使用過程中，能夠通過這些結構特征實現快速而準確的拼接，各個板之間緊密銜接，形成一個穩固而有序的整體結構。

技術研發人員：石斌
受保護的技術使用者：南通拓荒新材料科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
