本技術屬于管道，更具體地說，是涉及一種管道管口連接結構。

背景技術：

1、在管道應用領域，傳統的球墨鑄鐵管頂管等管件的接口采用的是承插式，插扣通過壓縮安裝在承口內的膠圈進入承口，通過膠圈實現兩段管道在連接處的密封，也即完成了兩段管道的安裝作業。但是，隨著球墨鑄鐵管等管件越來越廣泛的被應用于重點輸水、輸氣工程等，行業內對自錨頂管也存在市場需求，現有的球墨鑄鐵頂管等關鍵產品不具有自錨結構功能，因此，在軟地基地區或者地震帶及踩空區等地基沉降較為嚴重區域，管道接口有脫開或者其他導致接口失效的風險。

2、現有技術中有名稱為“管道承插口連接固定結構”、公開號為“cn102345772a”的技術，該技術涉及一種管道承插口連接固定結構，包括承口鋼環以及插口鋼環，承口鋼環同軸套裝在插口鋼環上，插口鋼環外壁徑向上同軸制有密封槽，在密封槽與承口鋼環內壁之間安裝有密封膠圈，其在插口鋼環以及承口鋼環上分別制有相對應的插口鋼環鎖緊通孔以及承口鋼環鎖緊通孔，該插口鋼環鎖緊通孔與相對應的承口鋼環鎖緊通孔通過鎖緊螺栓固裝。本發明結構簡單、密封性能好、施工方便、有效提高管道抵御不均勻沉降以及軸向和側向推力的能力，是一種安全可靠的管道承插口連接固定結構。

3、然而，該技術沒有涉及本申請的技術問題和技術方案。

技術實現思路

1、本實用新型所要解決的技術問題是：針對現有技術的不足，提供一種結構簡單，能夠?qū)崿F(xiàn)相鄰管道的管口之間連接方便可靠、拆卸方便，密封性好，并且有效消除接口滑脫問題，滿足軟地基地區或者地震帶及踩空區等地基沉降較為嚴重的區域使用的管道管口連接結構。

2、要解決以上所述的技術問題，本實用新型采取的技術方案為：

3、本實用新型為一種管道管口連接結構，包括管道本體、擋塊、定位螺栓，所述的管道本體一端設置管道承口，管道本體另一端設置管道插口，管道承口沿一周按間隙設置多個槽口，管道插口外圈設置插口擋環，擋塊呈l型結構，擋塊上設置定位螺孔。

4、所述的擋塊包括水平部和垂直部，水平部和垂直部呈l型結構，水平部和垂直部為一體式結構。

5、所述的管道本體設置管道插口一端設置頂推內法蘭。

6、相鄰兩個管道本體的管道承口和管道插口之間設置密封膠圈。

7、所述的密封膠圈外圈設置定位凹槽，管道本體的管道承口內圈設置定位凸條。

8、所述的管道本體內壁設置加強筋和水泥內襯，管道本體外圈設置水泥外保護套。

9、所述的擋塊的水平部下部設置擋塊凹槽，管道本體的管道承口的槽口底部設置承口凸條。

10、相鄰兩個管道本體連接時，一個管道本體的管道插口設置為能夠插裝到另一個管道本體的管道承口內的結構。

11、相鄰兩個管道本體連接時，每個管道承口的槽口內設置為能夠卡裝一個擋塊的結構，擋塊的垂直部設置為能夠延伸到頂推內法蘭和插口擋環形成的定位環槽內的結構。

12、所述的管道本體的槽口的管道承口位置設置承口定位螺孔，定位螺栓設置為能夠穿過擋塊的擋塊定位螺孔擰裝連接承口定位螺孔的結構。

13、相鄰兩個管道本體連接時，一個管道本體的頂推內法蘭和另一個管道本體的管道端部之間設置木墊片。

14、采用本實用新型的技術方案，工作原理及有益效果如下所述：

15、本實用新型所述的管道管口連接結構，設置多個管道，每個管道包括管道本體，管道本體一端設置管道承口，管道本體另一端設置管道插口，管道承口沿一周按間隙設置多個槽口，管道插口外圈設置插口擋環，還包括擋塊、定位螺栓，擋塊呈l型結構，擋塊上設置定位螺孔。相鄰管道需要連接時，一個管道本體的管道插口插裝到另一個管道本體的管道承口內，而為實現接口部位可靠連接，管道承口沿一周按間隙設置多個槽口，同時設置擋塊。當管道插口和管道承口插接到底后，再將擋塊逐塊放入管道承口上對應的槽口（凹槽）內，擋塊貼合到槽口位置的管道承口底面后，擋塊卡裝在插口擋環位置，而后通過定位螺栓穿過擋塊上的定位螺孔，與管道承口上的承口定位螺孔擰裝連接，可靠對兩個管道本體實現定位，避免管道連接接口脫開或者接口失效的風險，這樣，本實用新型的結構可以可靠使用在軟地基地區或者地震帶及踩空區等地基沉降較為嚴重的區域。而相鄰管道需要拆卸時，只需要松開擋塊上連接的定位螺栓，即可方便實現拆卸。

技術特征：

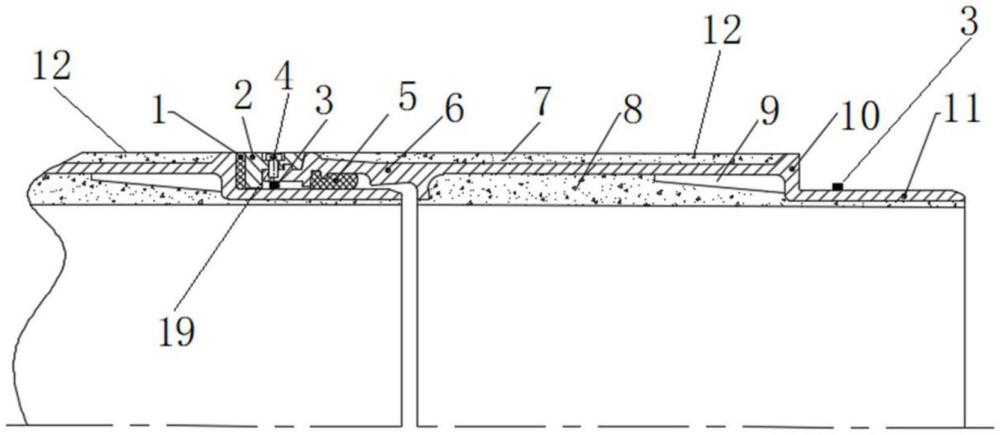

1.一種管道管口連接結構，其特征在于：包括管道本體（12）、擋塊（2）、定位螺栓（4），所述的管道本體（12）一端設置管道承口（6），管道本體（12）另一端設置管道插口（11），管道承口（6）沿一周按間隙設置多個槽口（13），管道插口（11）外圈設置插口擋環（3），擋塊（2）呈l型結構，擋塊（2）上設置定位螺孔（15）。

2.根據權利要求1所述的管道管口連接結構，其特征在于：所述的擋塊（2）包括水平部（14）和垂直部（16），水平部（14）和垂直部（16）呈l型結構，水平部（14）和垂直部（16）為一體式結構。

3.根據權利要求1或2所述的管道管口連接結構，其特征在于：所述的管道本體（12）設置管道插口（11）一端設置頂推內法蘭（10）。

4.根據權利要求1或2所述的管道管口連接結構，其特征在于：相鄰兩個管道本體（12）的管道承口（6）和管道插口（11）之間設置密封膠圈（5）。

5.根據權利要求4所述的管道管口連接結構，其特征在于：所述的密封膠圈（5）外圈設置定位凹槽（17），管道本體（12）的管道承口（6）內圈設置定位凸條（18）。

6.根據權利要求1或2所述的管道管口連接結構，其特征在于：所述的管道本體（12）內壁設置加強筋（9）和水泥內襯（8），管道本體（12）外圈設置水泥外保護套（7）。

7.根據權利要求2所述的管道管口連接結構，其特征在于：所述的擋塊（2）的水平部（14）下部設置擋塊凹槽（21），管道本體（12）的管道承口（6）的槽口（13）底部設置承口凸條（22）。

8.根據權利要求1或2所述的管道管口連接結構，其特征在于：相鄰兩個管道本體（12）連接時，一個管道本體（12）的管道插口（11）設置為能夠插裝到另一個管道本體（12）的管道承口（6）內的結構。

9.根據權利要求8所述的管道管口連接結構，其特征在于：相鄰兩個管道本體（12）連接時，每個管道承口（6）的槽口（13）內設置為能夠卡裝一個擋塊（2）的結構，擋塊（2）的垂直部（16）設置為能夠延伸到頂推內法蘭（10）和插口擋環（3）形成的定位環槽（19）內的結構。

10.根據權利要求8所述的管道管口連接結構，其特征在于：相鄰兩個管道本體（12）連接時，一個管道本體（12）的頂推內法蘭（10）和另一個管道本體（12）的管道端部之間設置木墊片（1）。

技術總結
本技術屬于管道技術領域的管道管口連接結構。包括管道本體(12)、擋塊(2)、定位螺栓(4)，所述的管道本體(12)一端設置管道承口(6)，管道本體(12)另一端設置管道插口(11)，管道承口(6)沿一周按間隙設置多個槽口(13)，管道插口(11)外圈設置插口擋環(3)，擋塊(2)呈L型結構，擋塊(2)上設置定位螺孔(15)。本技術所述的管道管口連接結構，結構簡單，能夠?qū)崿F(xiàn)相鄰管道的管口之間連接方便可靠、拆卸方便，密封性好，并且有效消除接口滑脫問題，滿足軟地基地區或者地震帶及踩空區等地基沉降較為嚴重的區域使用。

技術研發人員：陳建華,胡磊,王強,陳建波,陳永峰,郄航
受保護的技術使用者：蕪湖新興鑄管有限責任公司
技術研發日：20240711
技術公布日：2025/4/28
