本技術涉及密封裝置，尤其涉及磨煤機基座迷宮式下密封裝置。

背景技術：

1、隨著工業的不斷發展，高效、可靠的設備在各行各業中扮演著舉足輕重的角色，其中，作為煤炭工業關鍵設備的磨煤機，其運轉狀態的穩定性直接影響著整個生產系統的效率和產品質量，磨煤機基座作為磨煤機的重要組成部分，其密封性能的優劣直接決定了整機的運轉可靠性。

2、現有技術中，磨煤機在使用時，傳動盤與下密封結構接觸所產生的摩擦力較大會出現較深的凹槽，并且由于密封裝置的結構單一、功能性較差，導致在長時間的使用過程中，會加快密封裝置的磨損，嚴重影響密封裝置的使用壽命，增加其維修更換的成本。

技術實現思路

1、本實用新型的目的是為了解決上述設備在使用時，由于傳動盤與密封裝置的磨擦較大，導致在長時間的使用過程中會出現密封裝置損壞嚴重的問題，從而提出的磨煤機基座迷宮式下密封裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：磨煤機基座迷宮式下密封裝置，包括磨煤機下架體，所述磨煤機下架體的外壁一側設置有安裝板，所述安裝板的內表壁固定插設有密封外殼，所述密封外殼的內表壁開設有多個凹形槽，多個所述凹形槽的內表壁均固定安裝有柔性密封條，所述密封外殼的內表壁開設有多個環形槽，多個所述環形槽的內表壁均設置有浮動密封環。

3、優選的，所述密封外殼、柔性密封條和浮動密封環均由第一耐磨層、耐高溫層、彈力層、吸收層、支撐層和第二耐磨層組成，所述第一耐磨層的內表壁設置有耐高溫層，所述耐高溫層的內表壁設置有彈力層，所述彈力層的內表壁設置有吸收層，所述吸收層的內表壁設置有支撐層，所述支撐層的內表壁設置有第二耐磨層。

4、優選的，所述第一耐磨層和第二耐磨層是由聚四氟乙烯纖維制成，且第一耐磨層和第二耐磨層的厚度大約在8-17mm之間，所述耐高溫層是由氟橡膠制成，且耐高溫層的厚度大約在2-12mm之間，所述彈力層是由丁腈橡膠制成，且彈力層的厚度大約在8-15mm之間，所述吸收層是由氟橡膠制成，且吸收層的厚度大約在4-15mm之間，所述支撐層是由聚酯纖維制成，且支撐層的厚度大約在8-18mm之間。

5、優選的，所述磨煤機下架體的外壁一側固定安裝有傳動裝置主體，所述傳動裝置主體的外壁一側設置有傳動軸，所述磨煤機下架體的外表壁開設有插設槽，且傳動軸的內表壁活動插設在插設槽的內部。

6、優選的，所述傳動軸的外表壁開設有多個圓槽，所述安裝板的內表壁活動插設有四個第一螺栓，且磨煤機下架體的外壁一側與安裝板的外壁一側通過第一螺栓固定連接。

7、優選的，所述密封外殼的外表壁開設有四個螺紋槽，四個所述螺紋槽的內表壁均活動插設有第二螺栓，且密封外殼的外表壁通過第二螺栓固定連接。

8、優選的，多個所述浮動密封環的外表壁均開設有一組安裝槽，多組所述安裝槽的內表壁均固定連接有連接彈簧的一端，且連接彈簧的另一端與圓槽的內表壁固定連接。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型在使用中，通過在一系列組件的相互作用下，第一耐磨層和第二耐磨層可以減少摩擦力，降低表面磨損，延長密封件的使用壽命，耐高溫層能夠在高溫下保持較好的彈性和形狀穩定性，確保密封效果不受影響，彈力層可以保持結構的彈性和回彈性，確保在安裝后能夠正確地填充密封間隙，并提供持久的密封性能，吸收層可以在受到外部沖擊或振動時吸收部分能量，減少對密封件的損壞，延長其使用壽命，支撐層可以增強密封件的結構強度和穩定性，防止在密封操作中發生變形或破裂，確保密封件在使用過程中能夠有效地起到密封作用，通過上述結構就可以延長密封裝置的使用壽命，極大的降低了維修更換的成本。

11、2、本實用新型在使用中，通過在一系列組件的相互作用下，當密封裝置在使用過程中，利用柔性密封條、浮動密封環、凹形槽和環形槽組成的微小間隙，使流體在通過間隙時產生節流效應，從而降低壓力、提高速度，并在柔性密封條和浮動密封環之間組成的空間中將速度能轉化為壓力能，從而減少間隙兩側的壓差，達到密封的目的，極大的提高了密封裝置的實用性。

技術特征：

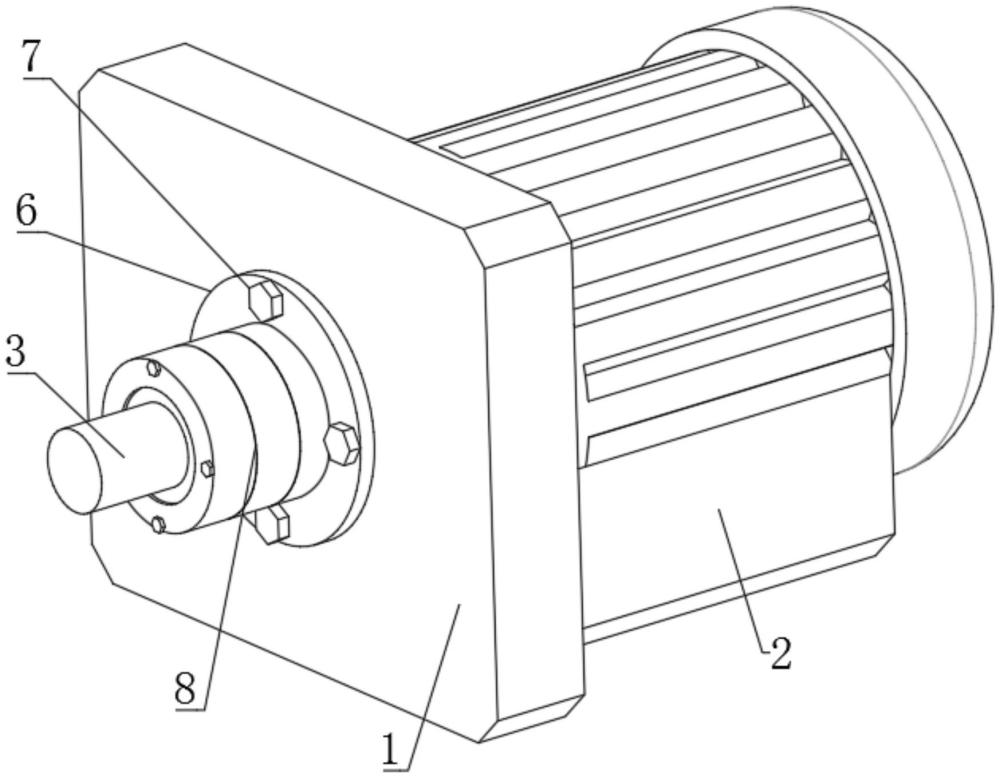

1.磨煤機基座迷宮式下密封裝置，其特征在于：包括磨煤機下架體（1），所述磨煤機下架體（1）的外壁一側設置有安裝板（6），所述安裝板（6）的內表壁固定插設有密封外殼（8），所述密封外殼（8）的內表壁開設有多個凹形槽（11），多個所述凹形槽（11）的內表壁均固定安裝有柔性密封條（12），所述密封外殼（8）的內表壁開設有多個環形槽（13），多個所述環形槽（13）的內表壁均設置有浮動密封環（14）。

2.根據權利要求1所述的磨煤機基座迷宮式下密封裝置，其特征在于：所述密封外殼（8）、柔性密封條（12）和浮動密封環（14）均由第一耐磨層（17）、耐高溫層（18）、彈力層（19）、吸收層（20）、支撐層（21）和第二耐磨層（22）組成，所述第一耐磨層（17）的內表壁設置有耐高溫層（18），所述耐高溫層（18）的內表壁設置有彈力層（19），所述彈力層（19）的內表壁設置有吸收層（20），所述吸收層（20）的內表壁設置有支撐層（21），所述支撐層（21）的內表壁設置有第二耐磨層（22）。

3.根據權利要求2所述的磨煤機基座迷宮式下密封裝置，其特征在于：所述第一耐磨層（17）和第二耐磨層（22）是由聚四氟乙烯纖維制成，且第一耐磨層（17）和第二耐磨層（22）的厚度大約在8-17mm之間，所述耐高溫層（18）是由氟橡膠制成，且耐高溫層（18）的厚度大約在2-12mm之間，所述彈力層（19）是由丁腈橡膠制成，且彈力層（19）的厚度大約在8-15mm之間，所述吸收層（20）是由氟橡膠制成，且吸收層（20）的厚度大約在4-15mm之間，所述支撐層（21）是由聚酯纖維制成，且支撐層（21）的厚度大約在8-18mm之間。

4.根據權利要求3所述的磨煤機基座迷宮式下密封裝置，其特征在于：所述磨煤機下架體（1）的外壁一側固定安裝有傳動裝置主體（2），所述傳動裝置主體（2）的外壁一側設置有傳動軸（3），所述磨煤機下架體（1）的外表壁開設有插設槽（5），且傳動軸（3）的內表壁活動插設在插設槽（5）的內部。

5.根據權利要求4所述的磨煤機基座迷宮式下密封裝置，其特征在于：所述傳動軸（3）的外表壁開設有多個圓槽（4），所述安裝板（6）的內表壁活動插設有四個第一螺栓（7），且磨煤機下架體（1）的外壁一側與安裝板（6）的外壁一側通過第一螺栓（7）固定連接。

6.根據權利要求5所述的磨煤機基座迷宮式下密封裝置，其特征在于：所述密封外殼（8）的外表壁開設有四個螺紋槽（9），四個所述螺紋槽（9）的內表壁均活動插設有第二螺栓（10），且密封外殼（8）的外表壁通過第二螺栓（10）固定連接。

7.根據權利要求6所述的磨煤機基座迷宮式下密封裝置，其特征在于：多個所述浮動密封環（14）的外表壁均開設有一組安裝槽（15），多組所述安裝槽（15）的內表壁均固定連接有連接彈簧（16）的一端，且連接彈簧（16）的另一端與圓槽（4）的內表壁固定連接。

技術總結
本技術提供磨煤機基座迷宮式下密封裝置，涉及密封裝置技術領域，包括磨煤機下架體，所述磨煤機下架體的外壁一側設置有安裝板。通過在一系列組件的相互作用下，第一耐磨層和第二耐磨層可以減少摩擦力，降低表面磨損，延長密封件的使用壽命，耐高溫層能夠在高溫下保持較好的彈性和形狀穩定性，確保密封效果不受影響，彈力層可以保持結構的彈性和回彈性，確保在安裝后能夠正確地填充密封間隙，并提供持久的密封性能，吸收層可以在受到外部沖擊或振動時吸收部分能量，減少對密封件的損壞，延長其使用壽命，通過上述結構就可以延長密封裝置的使用壽命，極大的降低了維修更換的成本。

技術研發人員：祁增榮,祁博淵,祁林穎,祁海波,徐德發,夏順為
受保護的技術使用者：安徽齊盈電力設備科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
