本發明涉及軸承結構領域，具體涉及一種十字交叉軸承。

背景技術：

1、十字交叉軸承是一種高精度的滾動軸承，區別于傳統的球形滾珠，十字交叉軸承采用交叉排列的圓柱形滾子，其獨特的結構能夠承受來自各個方向的徑向、軸向以及傾斜載荷；現有的十字交叉軸承在彎矩工況下，由于滾子與軸承軌道接觸區域的壓力不均勻，容易產生滾子邊緣部分承受過大的壓力，而中心部分的負載較少的現象，這種現象也被稱為滾子的邊緣效應，且邊緣效應可能會引發一系列問題：

2、1.在邊緣效應下，壓力集中在滾子邊緣，可能導致表面發生劃傷、壓痕或疲勞裂紋等損傷，這種表面損傷會影響軸承的光滑度，導致摩擦力增加，并且由于滾子邊緣承受的壓力比中心部分大，容易導致邊緣部分的磨損加劇，這種不均勻的磨損會縮短軸承的使用壽命，降低其性能；

3、2.由于滾子承受的負載分布不均勻，容易導致滾子的滾動不平穩，產生振動或噪聲，這不僅影響軸承的運行精度，也可能導致機械設備的整體性能下降；

4、3.邊緣效應可能導致滾子邊緣的局部溫度升高，產生熱量積聚現象，局部過高的溫度會加劇軸承的潤滑油的劣化，從而影響潤滑效果，進一步加劇磨損并可能導致軸承過熱；

5、4.在彎矩工況下，由于軸承的滾子與軌道接觸不均勻，載荷分布變得不均勻，這會導致軸承無法有效承載負荷，降低其承載能力；

6、5.過度的邊緣壓力可能導致滾子、內外環和軸承安裝板的局部變形，尤其是在高負載和高壓的情況下，這種變形會影響軸承的精度和穩定性，導致運行過程中出現誤差，影響設備的正常工作；

7、因此，發明一種十字交叉軸承很有必要。

技術實現思路

1、為了實現上述目的，本發明提供如下技術方案：一種十字交叉軸承，包括外轉環和安裝板，所述外轉環內轉動安裝有內轉環，所述外轉環內壁設置有v型溝道，所述內轉環外壁中部也設置有v型溝道，所述外轉環v型滑槽與內轉環v型溝道之間裝填有若干滾子，所述外轉環外壁固定安裝有固定環，所述固定環固定安裝在安裝板上，所述滾子呈圓柱形結構，相鄰的所述滾子相互交叉排列設置，所述滾子兩端的柱體邊沿處修型為圓滑的曲面，所述滾子修型為曲面的柱體邊沿用于緩解邊緣應力集中，所述安裝板中央設置有圓孔，所述安裝板圓孔外側靠近固定環的一面安裝有固定減壓結構，所述固定減壓結構用于緩解固定環對安裝板表面的壓力，所述內轉環靠近安裝板的一端延伸至安裝板中央圓孔內，所述安裝板中央圓孔內壁安裝有轉動減壓結構，所述轉動減壓結構用于緩解內轉環對安裝板圓孔內壁的壓力。

2、優選的，所述固定減壓結構包括橡膠內環，所述橡膠內環嵌入安裝在安裝板圓孔外側靠近外轉環的表面，所述橡膠內環靠近外轉環的一側表面固定粘接有減壓內環，所述減壓內環遠離橡膠內環的一側與外轉環固定連接，所述減壓內環內圈側面和外圈側面與安裝板表面之間設有間隙。

3、優選的，所述固定減壓結構包括橡膠外環，所述橡膠外環嵌入安裝在安裝板圓孔外側靠近固定環的表面，所述橡膠外環靠近固定環的一側表面固定粘接有減壓外環，所述減壓外環遠離橡膠外環的一側與固定環表面相接觸，所述減壓外環內圈側面和外圈側面與安裝板表面之間設有間隙。

4、優選的，所述轉動減壓結構包括合金外環，所述安裝板中央圓孔內壁設有環形凹槽，所述合金外環固定安裝在安裝板圓孔內壁的環形凹槽內，所述合金外環遠離安裝板圓孔內壁的一側固定粘接有彈簧管，所述彈簧管內部排列設置有若干菱形結構的金屬簧片，所述彈簧管外部包裹為橡膠材質。

5、優選的，所述轉動減壓結構包括合金內環，所述合金內環固定粘接在彈簧管遠離合金外環的一側，所述內轉環外壁延伸至安裝板中央圓孔內的部分設置有環形滑槽，所述合金內環滑動安裝在內轉環外壁的環形滑槽內，所述合金內環遠離彈簧管的一側設置有若干凸軌，所述合金內環表面凸軌與內轉環的環形滑槽內壁滑動連接。

6、優選的，所述內轉環延伸至安裝板中央圓孔內的一端端面中央設置有插槽，所述插槽內插入安裝有連接器，所述連接器遠離內轉環的一端插入安裝有轉軸，所述連接器兩側插入安裝有第三螺栓，所述第三螺栓穿過連接器并與插槽內壁螺紋連接。

7、優選的，所述內轉環遠離轉軸的側設置有缺口，所述缺口貫穿內轉環表面并延伸至內轉環的v型溝道內壁，所述滾子能夠穿過缺口并裝填進內轉環的v型溝道內，所述缺口內插入安裝有內環封塊，所述內環封塊表面插入安裝有第一螺栓，所述第一螺栓貫穿內環封塊并與缺口內壁螺紋連接。

8、優選的，所述固定環表面設置有若干螺紋孔，所述固定環遠離安裝板的一側設置為斜面，所述固定環斜面與外轉環外圈表面的夾角為135°，所述減壓外環表面設置有若干小孔，所述橡膠外環表面也設置有若干小孔，所述安裝板中央圓孔外側表面也設置有若干螺紋孔。

9、優選的，所述安裝板表面的螺紋孔內插入安裝有第二螺栓，所述第二螺栓依次穿過安裝板表面的螺紋孔、橡膠外環表面小孔、減壓外環表面小孔和固定環表面螺紋孔，所述第二螺栓與固定環表面螺紋孔內壁螺紋連接。

10、優選的，所述外轉環采用整體淬火和高溫回火工藝，緊接著所述外轉環在粗磨加工后進行消除磨削應力的補充回火，所述內轉環采用基體調質處理，所述內轉環的v型溝道采用局部感應淬火和回火工藝，緊接著內轉環的v型溝道在粗磨加工后進行消除磨削應力的補充回火。

11、本發明的有益效果是：通過對滾子做修型優化設計，將滾子兩端的柱體邊沿處修型為圓滑的曲面，以緩解在彎矩工況下滾子邊緣的應力集中現象，避免壓力集中在滾子邊緣導致滾子表面發生劃傷、壓痕或疲勞裂紋等損傷，減少了邊緣部分的磨損，使?jié)L子的滾動更加平穩且靜音，還能夠緩解軸承的熱量積聚現象，使?jié)L子的載荷分布變得均勻，大大優化了軸承的性能，提高了軸承的使用壽命；再配合固定減壓結構和轉動減壓結構，緩解彎矩工況下固定環對安裝板表面的壓力，以及內轉環對安裝板圓孔內壁的壓力，進一步保護了安裝板、固定環、外轉環和內轉環，避免其崩壞，以達到降低安裝板、滾子和內外環及固定環局部變形的可能性，保證了軸承的精度和穩定性，減少軸承運行過程中的誤差。

技術特征：

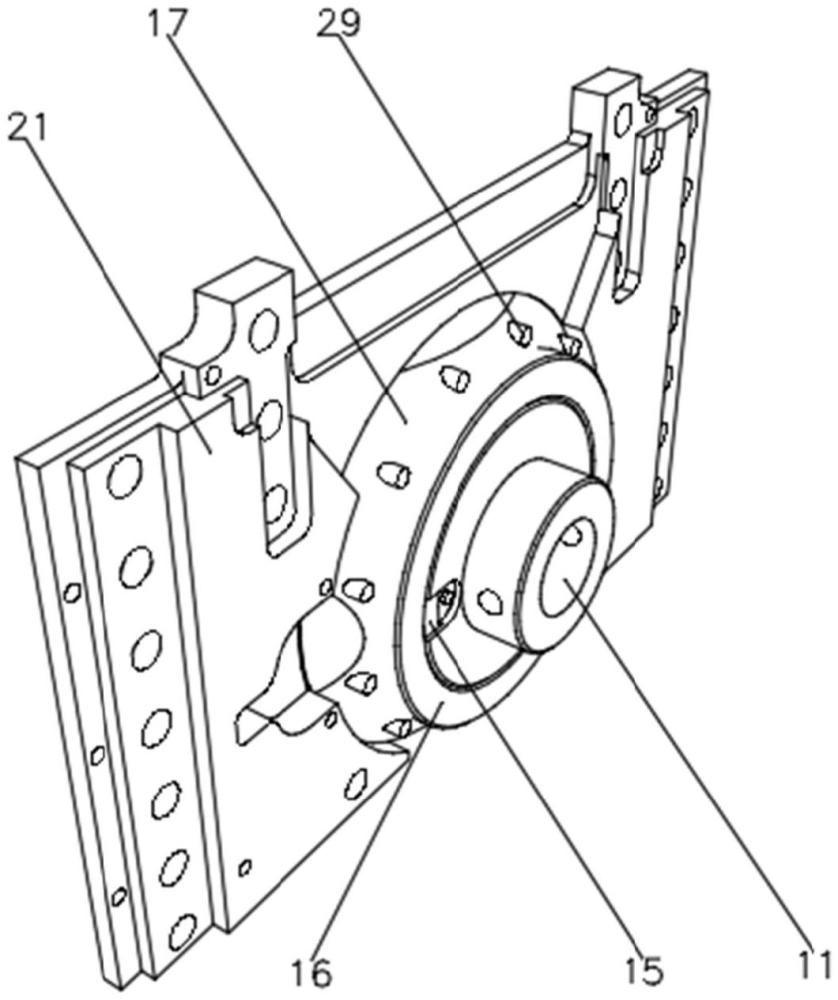

1.一種十字交叉軸承，包括外轉環(16)和安裝板(21)，所述外轉環(16)內轉動安裝有內轉環(11)，所述外轉環(16)內壁設置有v型溝道，所述內轉環(11)外壁中部也設置有v型溝道，所述外轉環(16)v型滑槽與內轉環(11)v型溝道之間裝填有若干滾子(18)，所述外轉環(16)外壁固定安裝有固定環(17)，所述固定環(17)固定安裝在安裝板(21)上，其特征在于：所述滾子(18)呈圓柱形結構，相鄰的所述滾子(18)相互交叉排列設置，所述滾子(18)兩端的柱體邊沿處修型為圓滑的曲面，所述滾子(18)修型為曲面的柱體邊沿用于緩解邊緣應力集中，所述安裝板(21)中央設置有圓孔，所述安裝板(21)圓孔外側靠近固定環(17)的一面安裝有固定減壓結構，所述固定減壓結構用于緩解固定環(17)對安裝板(21)表面的壓力，所述內轉環(11)靠近安裝板(21)的一端延伸至安裝板(21)中央圓孔內，所述安裝板(21)中央圓孔內壁安裝有轉動減壓結構，所述轉動減壓結構用于緩解內轉環(11)對安裝板(21)圓孔內壁的壓力。

2.根據權利要求1所述的一種十字交叉軸承，其特征在于：所述固定減壓結構包括橡膠內環(25)，所述橡膠內環(25)嵌入安裝在安裝板(21)圓孔外側靠近外轉環(16)的表面，所述橡膠內環(25)靠近外轉環(16)的一側表面固定粘接有減壓內環(23)，所述減壓內環(23)遠離橡膠內環(25)的一側與外轉環(16)固定連接，所述減壓內環(23)內圈側面和外圈側面與安裝板(21)表面之間設有間隙。

3.根據權利要求2所述的一種十字交叉軸承，其特征在于：所述固定減壓結構包括橡膠外環(24)，所述橡膠外環(24)嵌入安裝在安裝板(21)圓孔外側靠近固定環(17)的表面，所述橡膠外環(24)靠近固定環(17)的一側表面固定粘接有減壓外環(22)，所述減壓外環(22)遠離橡膠外環(24)的一側與固定環(17)表面相接觸，所述減壓外環(22)內圈側面和外圈側面與安裝板(21)表面之間設有間隙。

4.根據權利要求1所述的一種十字交叉軸承，其特征在于：所述轉動減壓結構包括合金外環(26)，所述安裝板(21)中央圓孔內壁設有環形凹槽，所述合金外環(26)固定安裝在安裝板(21)圓孔內壁的環形凹槽內，所述合金外環(26)遠離安裝板(21)圓孔內壁的一側固定粘接有彈簧管(27)，所述彈簧管(27)內部排列設置有若干菱形結構的金屬簧片，所述彈簧管(27)外部包裹為橡膠材質。

5.根據權利要求4所述的一種十字交叉軸承，其特征在于：所述轉動減壓結構包括合金內環(28)，所述合金內環(28)固定粘接在彈簧管(27)遠離合金外環(26)的一側，所述內轉環(11)外壁延伸至安裝板(21)中央圓孔內的部分設置有環形滑槽，所述合金內環(28)滑動安裝在內轉環(11)外壁的環形滑槽內，所述合金內環(28)遠離彈簧管(27)的一側設置有若干凸軌，所述合金內環(28)表面凸軌與內轉環(11)的環形滑槽內壁滑動連接。

6.根據權利要求1所述的一種十字交叉軸承，其特征在于：所述內轉環(11)延伸至安裝板(21)中央圓孔內的一端端面中央設置有插槽(13)，所述插槽(13)內插入安裝有連接器(32)，所述連接器(32)遠離內轉環(11)的一端插入安裝有轉軸(31)，所述連接器(32)兩側插入安裝有第三螺栓(33)，所述第三螺栓(33)穿過連接器(32)并與插槽(13)內壁螺紋連接。

7.根據權利要求6所述的一種十字交叉軸承，其特征在于：所述內轉環(11)所述內轉環(11)遠離轉軸(31)的一側設置有缺口(14)，所述缺口(14)貫穿內轉環(11)表面并延伸至內轉環(11)的v型溝道內壁，所述滾子(18)能夠穿過缺口(14)并裝填進內轉環(11)的v型溝道內，所述缺口(14)內插入安裝有內環封塊(15)，所述內環封塊(15)表面插入安裝有第一螺栓(19)，所述第一螺栓(19)貫穿內環封塊(15)并與缺口(14)內壁螺紋連接。

8.根據權利要求3所述的一種十字交叉軸承，其特征在于：所述固定環(17)表面設置有若干螺紋孔，所述固定環(17)遠離安裝板(21)的一側設置為斜面，所述固定環(17)斜面與外轉環(16)外圈表面的夾角為135°，所述減壓外環(22)表面設置有若干小孔，所述橡膠外環(24)表面也設置有若干小孔，所述安裝板(21)中央圓孔外側表面也設置有若干螺紋孔。

9.根據權利要求8所述的一種十字交叉軸承，其特征在于：所述安裝板(21)表面的螺紋孔內插入安裝有第二螺栓(29)，所述第二螺栓(29)依次穿過安裝板(21)表面的螺紋孔、橡膠外環(24)表面小孔、減壓外環(22)表面小孔和固定環(17)表面螺紋孔，所述第二螺栓(29)與固定環(17)表面螺紋孔內壁螺紋連接。

10.根據權利要求1所述的一種十字交叉軸承，其特征在于：所述外轉環(16)采用整體淬火和高溫回火工藝，緊接著所述外轉環(16)在粗磨加工后進行消除磨削應力的補充回火，所述內轉環(11)采用基體調質處理，所述內轉環(11)的v型溝道采用局部感應淬火和回火工藝，緊接著內轉環(11)的v型溝道在粗磨加工后進行消除磨削應力的補充回火。

技術總結
本發明涉及軸承結構領域，具體涉及一種十字交叉軸承，其技術方案是：包括，外轉環和安裝板，所述外轉環內轉動安裝有內轉環，所述外轉環V型滑槽與內轉環V型溝道之間裝填有若干滾子，所述外轉環外壁固定安裝有固定環，所述固定環固定安裝在安裝板上，所述滾子兩端的柱體邊沿處修型為圓滑的曲面，所述安裝板中央設置有圓孔，所述安裝板圓孔外側安裝有固定減壓結構，所述安裝板中央圓孔內壁安裝有轉動減壓結構，本發明的有益效果是：通過對滾子做修型優化設計，將滾子兩端的柱體邊沿處修型為圓滑的曲面，以緩解在彎矩工況下滾子邊緣的應力集中現象，再配合固定減壓結構和轉動減壓結構，降低安裝板、滾子和內外環及固定環局部變形的可能性。

技術研發人員：田力,羅亞添,軒豪,梁尚陽
受保護的技術使用者：上海振華軸承總廠有限公司
技術研發日：
技術公布日：2025/4/28
