本技術涉及伸縮桿領域，具體是一種伸縮桿。

背景技術：

1、目前，伸縮桿被廣泛用于各種產品，常見的有自拍桿、伸縮晾衣桿、伸縮傘柄、釣魚竿、拖把、伸縮電風扇等，伸縮桿具有可伸縮、收納方便、攜帶方便的特點，工作時可以拉長，使其達到所需的長度，滿足使用要求，不工作時可以收起從而節約空間，便于攜帶和存放，伸縮桿使用的便捷性與靈活性是產品質量的重要指標之一，基于此，為了實現伸縮桿高效、便捷的伸縮操作，提供一種伸縮桿。

技術實現思路

1、本實用新型的目的在于：為了實現伸縮桿高效、便捷的伸縮操作的目的，提供一種伸縮桿。

2、為實現上述目的，本實用新型提供如下技術方案：一種伸縮桿，包括由多個直徑依次遞減的套筒桿組成的伸縮主體，多個所述套筒桿沿豎直方向依次分布且相互套接，所述套筒桿的頂部設置有緊固組件，所述緊固組件用于實現相鄰套接的兩個套筒桿之間的固定；

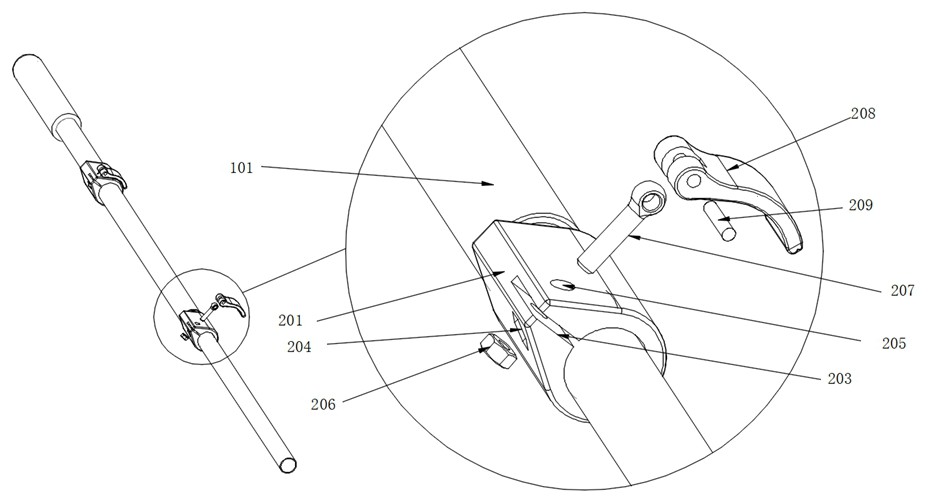

3、所述緊固組件包括管接頭、卡接圓槽、收縮口、多邊形安裝槽、插接孔、固定螺母、活節螺栓、凸輪撥片以及銷釘；

4、所述卡接圓槽開設于管接頭底端，所述管接頭通過管接頭套接于一個套筒桿頂部外側，另一個所述套筒桿貫穿管接頭上端；

5、所述收縮口開設于管接頭外部一側且與管接頭內腔導通，所述收縮口用于為管接頭的收縮提供空間；

6、所述多邊形安裝槽、插接孔對稱開設于管接頭的外壁兩端面，且所述插接孔貫穿收縮口并與多邊形安裝槽導通；

7、所述固定螺母安裝于多邊形安裝槽內側，所述活節螺栓自管接頭外部一端貫穿插接孔并與固定螺母螺紋連接，所述凸輪撥片套接于活節螺栓一端外側且通過銷釘與活節螺栓轉動連接；

8、通過轉動凸輪撥片帶動活節螺栓與固定螺母旋緊或旋松，用于實現調節管接頭對套筒桿的夾持力度。

9、作為本實用新型再進一步的方案：所述凸輪撥片靠近活節螺栓的一端成型有圓塊結構，所述凸輪撥片的圓塊結構、活節螺栓開設有供銷釘插入的安裝孔，且所述凸輪撥片上的安裝孔位于圓塊結構的偏心位置。

10、作為本實用新型再進一步的方案：所述多邊形安裝槽的內壁尺寸與固定螺母的外壁尺寸相匹配，且所述多邊形安裝槽的深度大于固定螺母的水平長度。

11、作為本實用新型再進一步的方案：所述插接孔的內徑大于活節螺栓螺桿的外徑。

12、作為本實用新型再進一步的方案：所述管接頭、卡接圓槽、收縮口、多邊形安裝槽、插接孔通過注塑工藝一體成型。

13、與現有技術相比，本實用新型的有益效果是：

14、通過設置緊固組件，通過水平轉動凸輪撥片可實現管接頭對上方套筒桿的緊固與解鎖，能夠實現伸縮桿的便捷伸縮調節，另通過豎直轉動凸輪撥片能夠改變活節螺栓的旋合長度，從而改變管接頭對上方套筒桿的緊固力度，以此使伸縮桿的適用范圍更廣。

技術特征：

1.一種伸縮桿，包括由多個直徑依次遞減的套筒桿（101）組成的伸縮主體（1），多個所述套筒桿（101）沿豎直方向依次分布且相互套接，其特征在于，所述套筒桿（101）的頂部設置有緊固組件（2），所述緊固組件（2）用于實現相鄰套接的兩個套筒桿（101）之間的固定；

2.根據權利要求1所述的一種伸縮桿，其特征在于，所述凸輪撥片（208）靠近活節螺栓（207）的一端成型有圓塊結構，所述凸輪撥片（208）的圓塊結構、活節螺栓（207）開設有供銷釘（209）插入的安裝孔，且所述凸輪撥片（208）上的安裝孔位于圓塊結構的偏心位置。

3.根據權利要求1所述的一種伸縮桿，其特征在于，所述多邊形安裝槽（204）的內壁尺寸與固定螺母（206）的外壁尺寸相匹配，且所述多邊形安裝槽（204）的深度大于固定螺母（206）的水平長度。

4.根據權利要求1所述的一種伸縮桿，其特征在于，所述插接孔（205）的內徑大于活節螺栓（207）螺桿的外徑。

5.根據權利要求1所述的一種伸縮桿，其特征在于，所述管接頭（201）、卡接圓槽（202）、收縮口（203）、多邊形安裝槽（204）、插接孔（205）通過注塑工藝一體成型。

技術總結
本技術公開了一種伸縮桿，涉及伸縮桿技術領域，包括由多個直徑依次遞減的套筒桿組成的伸縮主體，多個所述套筒桿沿豎直方向依次分布且相互套接，所述套筒桿的頂部設置有緊固組件，所述緊固組件用于實現相鄰套接的兩個套筒桿之間的固定；所述緊固組件包括管接頭、卡接圓槽、收縮口、多邊形安裝槽、插接孔、固定螺母、活節螺栓、凸輪撥片以及銷釘。本技術通過設置緊固組件，通過水平轉動凸輪撥片可實現管接頭對上方套筒桿的緊固與解鎖，能夠實現伸縮桿的便捷伸縮調節，另通過豎直轉動凸輪撥片能夠改變活節螺栓的旋合長度，從而改變管接頭對上方套筒桿的緊固力度，以此使伸縮桿的適用范圍更廣。

技術研發人員：李文威,朱海花
受保護的技術使用者：東莞市海宸威科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
