本技術涉及轉軸，特別涉及一種可多角度調節限位的轉軸。

背景技術：

1、連接產品零部件必須用到的、用于轉動工作中既承受彎矩又承受扭矩的軸稱為轉軸，常見的轉軸有：手機轉軸(翻蓋或旋轉屏手機)、筆記本電腦轉軸、便攜式dvd轉軸、led臺燈轉軸、lcd顯示屏轉軸和gps等車載支架轉軸等等。

2、根據中國專利申請?zhí)枮閏n201920253583.7一種帶限位結構的轉軸，上述提出“轉軸都是無角度限制可以全方位隨意旋轉的，無法在限制其旋轉角度范圍，容易對產品零部主造成折斷或者發生繞線問題；少數轉軸會配和卡位物體將轉軸卡住，但是該方法使得產品結構復雜，限位精度低”，通過限位缺口和限位凸臺對轉軸進行旋轉限位，由于限位缺口無法調節，導致轉軸上的限位凸臺旋轉角度存在局限性，不能使轉軸進行多角度旋轉調節限位。

技術實現思路

1、本實用新型的主要目的是提出一種可多角度調節限位的轉軸，旨在解決現有的導致轉軸上的限位凸臺旋轉角度存在局限性，不能使轉軸進行多角度旋轉調節限位的技術問題。

2、為實現上述目的，本實用新型提出的可多角度調節限位的轉軸，包括套筒，所述套筒上設有轉軸，所述轉軸上設有固定架，所述轉軸上設有扭力組件，所述套筒上設有底座架，所述套筒和所述轉軸之間設有限位組件，所述限位組件包括限位件、限位孔、限位柱和套件，所述限位件套設于所述轉軸上，所述限位孔開設于所述套筒上，所述限位柱設于所述限位件上，所述套件設于所述轉軸上，且與所述限位件相貼合。

3、可選地，所述固定架上設有安裝孔，所述安裝孔的數量為多個。

4、可選地，所述限位件上開設有限位缺口，套件上設有凸塊，所述限位孔和所述限位柱的數量均為多個。

5、可選地，所述底座架上設有固定孔，所述固定孔的數量為多個。

6、可選地，所述扭力組件包括墊片、螺紋和螺母，所述墊片套設于所述轉軸上，所述墊片設于所述套筒的內部，所述螺紋設于所述轉軸上，且位于所述套筒的內部，所述螺母套設于所述轉軸上，且位于所述套筒的內部。

7、可選地，所述螺紋的數量為多段，分別與所述螺母連接。

8、可選地，所述墊片的數量為多個。

9、采用本實用新型的技術方案，具有以下有益效果：本實用新型的技術方案，當需要將固定架調節到自己滿意的角度進行限位時，首先將限位件旋轉到合適的角度，然后將限位柱插入限位孔中，使限位件方便調節安裝，對轉軸進行多角度限位，然后將套筒和限位件套設在轉軸上，接著將墊片分別從轉軸的左右兩端套入轉軸上，緊接著將螺母分別從轉軸的左右兩端通過螺紋套入轉軸上，對墊片進行擠壓，使轉軸產生扭矩，最后將轉軸上的固定架進行旋轉，通過限位件上的限位缺口對套件上的凸塊進行限位，可一次調節至自己滿意的角度進行限位，無需多次反復的調節。

技術特征：

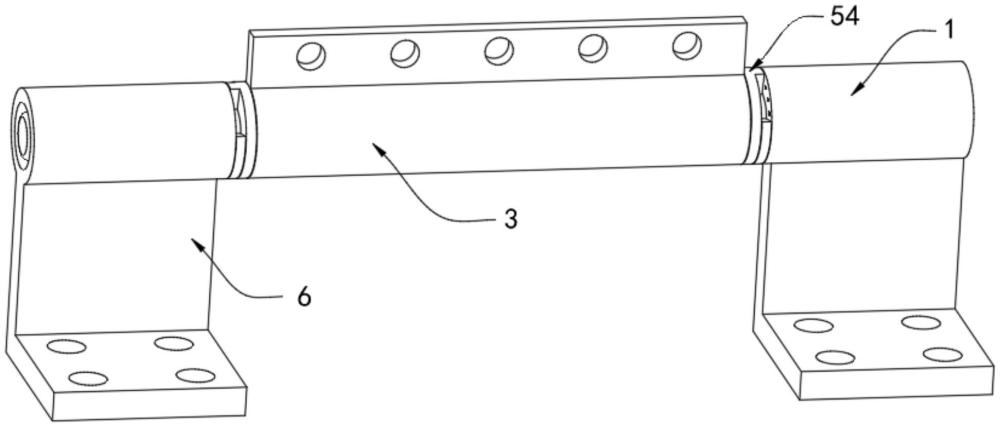

1.一種可多角度調節限位的轉軸，其特征在于，包括套筒(1)，所述套筒(1)上設有轉軸(2)，所述轉軸(2)上設有固定架(3)，所述轉軸(2)上設有扭力組件(4)，所述套筒(1)上設有底座架(6)，所述套筒(1)和所述轉軸(2)之間設有限位組件(5)，所述限位組件(5)包括限位件(51)、限位孔(52)、限位柱(53)和套件(54)，所述限位件(51)套設于所述轉軸(2)上，所述限位孔(52)開設于所述套筒(1)上，所述限位柱(53)設于所述限位件(51)上，所述套件(54)設于所述轉軸(2)上，且與所述限位件(51)相貼合。

2.根據權利要求1所述的可多角度調節限位的轉軸，其特征在于，所述固定架(3)上設有安裝孔，所述安裝孔的數量為多個。

3.根據權利要求1所述的可多角度調節限位的轉軸，其特征在于，所述限位件(51)上開設有限位缺口，套件(54)上設有凸塊，所述限位孔(52)和所述限位柱(53)的數量均為多個。

4.根據權利要求1所述的可多角度調節限位的轉軸，其特征在于，所述底座架(6)上設有固定孔，所述固定孔的數量為多個。

5.根據權利要求1所述的可多角度調節限位的轉軸，其特征在于，所述扭力組件(4)包括墊片(41)、螺紋(42)和螺母(43)，所述墊片(41)套設于所述轉軸(2)上，所述墊片(41)設于所述套筒(1)的內部，所述螺紋(42)設于所述轉軸(2)上，且位于所述套筒(1)的內部，所述螺母(43)套設于所述轉軸(2)上，且位于所述套筒(1)的內部。

6.根據權利要求5所述的可多角度調節限位的轉軸，其特征在于，所述螺紋(42)的數量為多段，分別與所述螺母(43)連接。

7.根據權利要求5所述的可多角度調節限位的轉軸，其特征在于，所述墊片(41)的數量為多個。

技術總結
本技術公開了一種可多角度調節限位的轉軸，包括套筒，所述套筒上設有轉軸，所述轉軸上設有固定架，所述轉軸上設有扭力組件，所述套筒上設有底座架，所述套筒和所述轉軸之間設有限位組件，所述限位組件包括限位件、限位孔、限位柱和套件，所述限位件套設于所述轉軸上，所述限位孔開設于所述套筒上，所述限位柱設于所述限位件上，所述套件設于所述轉軸上，且與所述限位件相貼合，所述扭力組件包括墊片、螺紋和螺母，所述墊片套設于所述轉軸上，所述墊片設于所述套筒的內部，所述螺紋設于所述轉軸上，且位于所述套筒的內部，所述螺母套設于所述轉軸上，且位于所述套筒的內部。本技術的技術方案能夠使轉軸進行多角度旋轉調節限位。

技術研發人員：巫林茂,陳偉強,陳鈺強,巫俊輝,徐銀平
受保護的技術使用者：深圳市禾凱五金制品有限公司
技術研發日：20240717
技術公布日：2025/4/28
