本技術涉及鉸鏈，尤其涉及一種便于組裝的鉸鏈結構。

背景技術：

1、鉸鏈，也稱為阻尼轉軸，是一種能夠提供相互轉動的連接元件，已被廣泛應用于各種數碼產品和電子設備中，比如筆記本電腦，鉸鏈通過兩個轉動連接的活動件分別設置在屏幕與主機，兩個活動件之間主要采用齒輪傳動結構，進而實現兩個活動件彼此之間的轉動連接。而現有的鉸鏈自動鎖合功能是通過凸輪與凹輪板之間的連接產生干涉而形成扭力，結構組成復雜，制造加工難度大，結構穩定性差，容易導致鉸鏈的轉動受到限制，影響轉動流暢度。

技術實現思路

1、本實用新型的目的在于針對現有技術的不足，提供一種便于組裝的鉸鏈結構，結構緊湊且設計合理，優化整體結構，通過齒輪軸與彈片組件、扭力片組之間的干涉產生扭力，提高轉動流暢度。

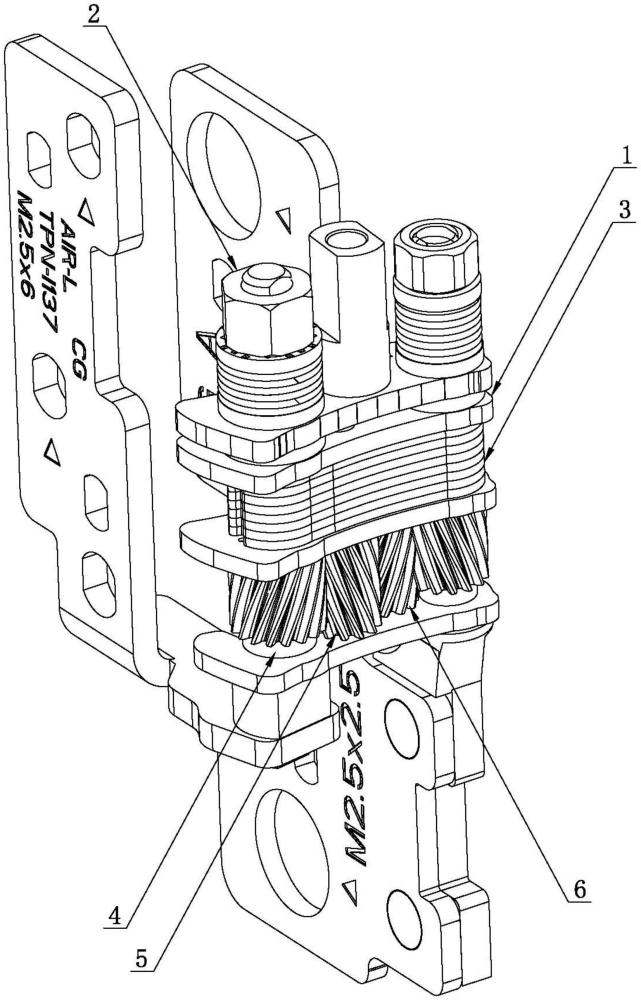

2、為實現上述目的，本實用新型的一種便于組裝的鉸鏈結構，包括架體、設置于架體的彈片組件、與彈片組件配合使用的扭力片組以及轉動設置于彈片組件與扭力片組之間的齒輪軸，所述齒輪軸包括第一平直部以及設置于第一平直部兩側的第一圓弧部，所述扭力片組包括多個上下堆疊的扭力片件，所述扭力片件包括兩個外彈臂、設置于兩個外彈臂之間的調節間隙、設置于外彈臂的第二平直部以及設置于第二平直部兩側的第二圓弧部，所述齒輪軸貫穿彈片組件以連通扭力片組，以使第一平直部抵觸貼設在第二平直部以及第一圓弧部抵觸貼設在第二圓弧部。

3、優選的，所述彈片組件包括第一擋止塊、間隔設置于第一擋止塊的第二擋止塊、設置于第一擋止塊與第二擋止塊之間的多個彈片以及設置于第一擋止塊的調節螺母，所述第二擋止塊抵觸貼設在架體，所述調節螺母螺接套設在齒輪軸的外側，所述調節螺母用于調節多個彈片的壓縮量，以對齒輪軸的扭力進行調節。

4、優選的，所述架體靠近扭力片組的一側設置有第一惰輪以及與第一惰輪嚙合連接的第二惰輪，所述齒輪軸設置有與第一惰輪嚙合連接的傳動輪。

5、優選的，所述彈片組件與齒輪軸分別設置有兩個，兩個齒輪軸分別穿過兩個彈片組件，以使兩個齒輪軸的傳動輪分別與第一惰輪、第二惰輪嚙合連接。

6、優選的，所述齒輪軸遠離第一平直部的一端設置有連接架。

7、本實用新型的有益效果：結構緊湊且設計合理，優化整體結構，通過齒輪軸與扭力片組之間的干涉產生扭力，提高轉動流暢度。

技術特征：

1.一種便于組裝的鉸鏈結構，其特征在于：包括架體、設置于架體的彈片組件、與彈片組件配合使用的扭力片組以及轉動設置于彈片組件與扭力片組之間的齒輪軸，所述齒輪軸包括第一平直部以及設置于第一平直部兩側的第一圓弧部，所述扭力片組包括多個上下堆疊的扭力片件，所述扭力片件包括兩個外彈臂、設置于兩個外彈臂之間的調節間隙、設置于外彈臂的第二平直部以及設置于第二平直部兩側的第二圓弧部，所述齒輪軸貫穿彈片組件以連通扭力片組，以使第一平直部抵觸貼設在第二平直部以及第一圓弧部抵觸貼設在第二圓弧部。

2.根據權利要求1所述的一種便于組裝的鉸鏈結構，其特征在于：所述彈片組件包括第一擋止塊、間隔設置于第一擋止塊的第二擋止塊、設置于第一擋止塊與第二擋止塊之間的多個彈片以及設置于第一擋止塊的調節螺母，所述第二擋止塊抵觸貼設在架體，所述調節螺母螺接套設在齒輪軸的外側，所述調節螺母用于調節多個彈片的壓縮量，以對齒輪軸的扭力進行調節。

3.根據權利要求1所述的一種便于組裝的鉸鏈結構，其特征在于：所述架體靠近扭力片組的一側設置有第一惰輪以及與第一惰輪嚙合連接的第二惰輪，所述齒輪軸設置有與第一惰輪嚙合連接的傳動輪。

4.根據權利要求3所述的一種便于組裝的鉸鏈結構，其特征在于：所述彈片組件與齒輪軸分別設置有兩個，兩個齒輪軸分別穿過兩個彈片組件，以使兩個齒輪軸的傳動輪分別與第一惰輪、第二惰輪嚙合連接。

5.根據權利要求1所述的一種便于組裝的鉸鏈結構，其特征在于：所述齒輪軸遠離第一平直部的一端設置有連接架。

技術總結
本技術涉及鉸鏈技術領域，尤其涉及一種便于組裝的鉸鏈結構，包括架體、設置于架體的彈片組件、與彈片組件配合使用的扭力片組以及轉動設置于彈片組件與扭力片組之間的齒輪軸，所述齒輪軸包括第一平直部以及設置于第一平直部兩側的第一圓弧部，所述扭力片組包括多個上下堆疊的扭力片件，所述扭力片件包括兩個外彈臂、設置于兩個外彈臂之間的調節間隙、設置于外彈臂的第二平直部以及設置于第二平直部兩側的第二圓弧部，所述齒輪軸貫穿彈片組件以連通扭力片組，以使第一平直部抵觸貼設在第二平直部以及第一圓弧部抵觸貼設在第二圓弧部。結構緊湊且設計合理，優化整體結構，通過齒輪軸與彈片組件、扭力片組之間的干涉產生扭力，提高轉動流暢度。

技術研發人員：唐旭云,吳水嬌
受保護的技術使用者：東莞市橙工電子科技有限公司
技術研發日：20240716
技術公布日：2025/4/28
