本技術涉及選礦分礦，具體為一種多路礦漿分配器用流量調節閥。

背景技術：

1、多路礦漿分配器又稱選礦分礦器或選礦分礦桶，?多路礦漿分配器適用于對原礦、精礦、尾礦等進行礦漿分配，多路礦漿分配器將礦漿分配到同一道工序中幾個同時運行的設備或構筑物中，礦漿分配是否均勻，對后續設備及工藝流程的運行穩定有一定的影響。

2、現有的多路礦漿分配器一般包括入料筒、上筒體、分料段和分礦器底板；分料段由內筒體、中間隔板和外筒體組成，內筒體上環形間隔設置有n個出料口，分礦器底板上對應n個出料口設置有n個出料管；入料筒下端連通內筒體，上筒體設置于內筒體上部外側，外筒體設置于內筒體下部外側且上沿與上筒體相連。

3、現有多路礦漿分配器調節出料管流量時有三種方案，方案一：塞膠封管法，需要操作人員站在較高的平臺上，從分配器上方將膠塞插入下部出料管；方案一的缺點是，如果底部管道口附近有物料堆積，就會導致不能完全封閉出料管；同時，此方法也不能解決由于來料不穩定導致的分料不均的問題；方案二：通過在出料管底部加裝閘板閥來實現調整流量和開閉分路；方案二的缺點是，市場上的各種手動閥門均為采用螺桿開閉，這樣就需要操作人員頻繁操作閥門手輪，無法實現快速開閉閥門，也不能準確顯示閥門的開度大小；方案三：在出料管底部加裝氣動、液壓、電動閥門實現調整流量和開閉分路功能；方案三雖然能夠實現快速開閉閥門、準確顯示閥門的開度大小，但涉及閥門加裝難度大、費用高、備件維護、運行成本高的問題。

技術實現思路

1、針對現有技術的不足，本實用新型的目的是提供一種操作簡單、能夠實現快速開閉閥門、準確顯示閥門的開度大小，且后期設備維護、運行成本較低的多路礦漿分配器用流量調節閥。

2、本實用新型解決其技術問題所采用的技術方案是：

3、一種多路礦漿分配器用流量調節閥，內筒體上每個出料口對應設有一個流量調節閥，每個流量調節閥均包括水平設置的閥桿，上筒體側壁上設置有供閥桿穿過的活動孔，閥桿沿活動孔插入上筒體，閥桿位于上筒體內側一端連接有閥板，位于上筒體外側一端連接有操作柄；轉動操作柄時，閥桿水平運動，進而帶動閥板水平運動，使出料口處于打開或封閉狀態。

4、采用上述技術方案的本實用新型，與現有技術相比，其突出的特點是：

5、本實用新型通過轉動操作柄能夠快速打開或封閉出料口，轉動操作柄至不同角度還能調整閥板與出料口之間的間隙，進而調節分配器出料流量；結構簡單，后期維護、運行成本較低。

6、作為優選，本實用新型更進一步的技術方案是：

7、優選的，閥桿下側沿閥桿長向設置有固定座，固定座與上筒體固定連接，固定座上設置有限位環，閥桿貫穿限位環并通過限位環進行限位；操作柄呈z字型結構，包括第一水平部、第二水平部和豎直部，豎直部上鉸接有連桿，連桿另一端與閥桿鉸接；固定座上還設置有連接耳，第一水平部的端部鉸接在連接耳上；閥板與內筒體緊密結合，出料口封閉后，閥桿和連桿的鉸接點、操作柄與連桿的鉸接點、操作柄與連接耳的鉸接點位于同一條直線上，閥板不能自主打開，能夠可靠的切斷此路供料。

8、優選的，固定座位于上筒體外側一端上還設有刻度盤，操作柄上設有第一限位孔，刻度盤上沿轉動操作柄時第一限位孔運動的弧線軌跡間隔設置有若干第二限位孔；通過銷釘貫穿第一限位孔和任一第二限位孔，可固定閥板位置，進而使出料口與閥板間隙固定，實現出料口與閥板間隙大小的量化。

9、優選的，活動孔上設置有密封環，閥桿與上筒體通過密封環滑動密封連接；避免礦漿由活動孔泄露。

10、優選的，閥板兩側均設置有限位螺母，限位螺母螺紋連接在閥桿上；便于調節閥板位于閥桿上的位置，進而調節閥板壓緊程度。

11、優選的，閥板靠近出料口一側設置有耐磨橡膠；保證耐磨性和壓緊后的密封性。

技術特征：

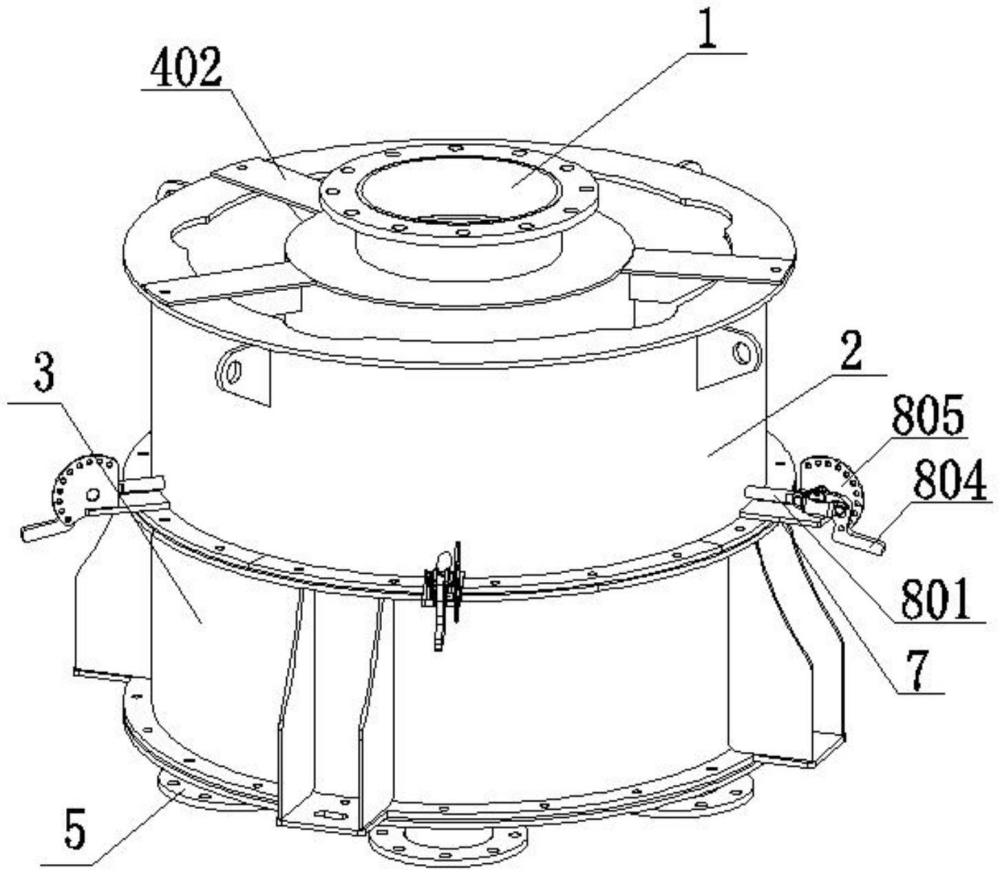

1.一種多路礦漿分配器用流量調節閥，內筒體（4）上每個出料口（401）對應設有一個流量調節閥（8），其特征在于：每個流量調節閥（8）均包括水平設置的閥桿（801），上筒體（2）側壁上設置有供閥桿（801）穿過的活動孔，閥桿（801）沿活動孔插入上筒體（2），閥桿（801）位于上筒體（2）內側一端連接有閥板（802），位于上筒體（2）外側一端連接有操作柄（804）；轉動操作柄（804）時，閥桿（801）水平運動，進而帶動閥板（802）水平運動，使出料口（401）處于打開或封閉狀態。

2.根據權利要求1所述的多路礦漿分配器用流量調節閥，其特征在于：閥桿（801）下側沿閥桿（801）長向設置有固定座（7），固定座（7）與上筒體（2）固定連接，固定座（7）上設置有限位環（9），閥桿（801）貫穿限位環（9）并通過限位環（9）進行限位；操作柄（804）呈z字型結構，包括第一水平部、第二水平部和豎直部，豎直部上鉸接有連桿（803），連桿（803）另一端與閥桿（801）鉸接；固定座（7）上還設置有連接耳（10），第一水平部的端部鉸接在連接耳（10）上。

3.根據權利要求2所述的多路礦漿分配器用流量調節閥，其特征在于：固定座（7）位于上筒體（2）外側一端上還設有刻度盤（805），操作柄（804）上設有第一限位孔（8041），刻度盤（805）上沿轉動操作柄（804）時第一限位孔（8041）運動的弧線軌跡間隔設置有若干第二限位孔（8051）。

4.根據權利要求1所述的多路礦漿分配器用流量調節閥，其特征在于：活動孔上設置有密封環（12），閥桿（801）與上筒體（2）通過密封環（12）滑動密封連接。

5.根據權利要求1所述的多路礦漿分配器用流量調節閥，其特征在于：閥板（802）靠近出料口（401）一側設置有耐磨橡膠。

6.根據權利要求1所述的多路礦漿分配器用流量調節閥，其特征在于：閥板（802）兩側均設置有限位螺母（11），限位螺母（11）螺紋連接在閥桿（801）上。

技術總結
本技術涉及選礦分礦技術領域，具體為一種多路礦漿分配器用流量調節閥，內筒體上每個出料口對應設有一個流量調節閥，每個流量調節閥均包括水平設置的閥桿，上筒體側壁上設置有供閥桿穿過的活動孔，閥桿沿活動孔插入上筒體，閥桿位于上筒體內側一端連接有閥板，位于上筒體外側一端連接有操作柄；轉動操作柄時，閥桿水平運動，進而帶動閥板水平運動，使出料口處于打開或封閉狀態；本技術通過轉動操作柄能夠快速打開或封閉出料口，轉動操作柄至不同角度還能調整閥板與出料口之間的間隙，進而調節分配器出料流量；結構簡單，后期維護、運行成本較低。

技術研發人員：張桂平,陳海員,孫翠珠,李曉萬
受保護的技術使用者：唐山博潤選煤設備制造有限公司
技術研發日：20240717
技術公布日：2025/4/28
