本技術涉及閥門，具體為一種便攜式閥門開關省力裝置。

背景技術：

1、閥門是在流體系統中，用來控制流體的方向、壓力和流量的裝置，是使配管和設備內的介質流動或停止并能控制其流量的裝置，在化工生產過程中，往往需要人工來控制閥門的開關。

2、但一些閥門的開關只有一個受力點，加上作業空間狹窄等情況，有時工人在開關閥門的過程中難以操作，費力的同時也有閥門沒有開關到位的風險，故而提出一種便攜式閥門開關省力裝置來解決上述中的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種便攜式閥門開關省力裝置，具備受力點多和便于操作的優點，解決了閥門的開關只有一個受力點和空間狹窄時難以操作的問題。

2、為實現上述受力點多和便于操作的目的，本實用新型提供如下技術方案：一種便攜式閥門開關省力裝置，包括閥門機構，所述閥門機構的外部連接有把手機構；

3、所述閥門機構包括安裝桿，所述安裝桿的外部連接有限位塊，所述安裝桿的外部連接有伸縮桿，所述伸縮桿的一側連接有插套；

4、所述把手機構包括安裝筒，所述安裝筒的一側連接有第一把手，所述安裝筒的另一側連接有第二把手。

5、進一步，所述安裝桿的截面呈六邊形，所述限位塊位于安裝桿的一側，所述伸縮桿位于安裝桿的另一側。

6、進一步，所述限位塊的直徑大于安裝桿的直徑，所述伸縮桿的直徑小于安裝桿的直徑。

7、進一步，所述插套位于伸縮桿遠離安裝桿的一側，所述插套的直徑小于安裝桿的直徑。

8、進一步，所述安裝筒的直徑與限位塊的直徑一致，所述安裝筒的內側呈六邊形，所述安裝筒與安裝桿套接，所述第一把手和第二把手的位置相對。

9、進一步，所述把手機構的數量為三個，三個所述把手機構的第一把手和第二把手呈米字形分布。

10、與現有技術相比，本申請的技術方案具備以下有益效果：

11、該便攜式閥門開關省力裝置，安裝筒可以經過插套和伸縮桿與安裝桿套接，當使用時，使三個把手機構的第一把手和第二把手呈米字形分布，并使三個把手機構的安裝筒均與安裝桿套接，在閥門只有一個把手的情況下受力點少，使得開關閥門不省力，不便于使閥門開關到位，通過設置三個把手機構，并且三個把手機構的第一把手和第二把手呈米字形分布，使得閥門不管在哪個位置，人工都能很好的開關閥門，將伸縮桿的長度調節至所需長度，使插套與閥門端子插接，于是便于開關閥門，解決了閥門的開關只有一個受力點的問題。

12、該便攜式閥門開關省力裝置，當所處空間狹小導致開關閥門困難時，可以根據實際情況調節伸縮桿的長度，由此調節插套與安裝桿之間的距離，能夠很好的開關閥門并能夠使閥門開關到位，解決了空間狹窄時難以操作的問題。

技術特征：

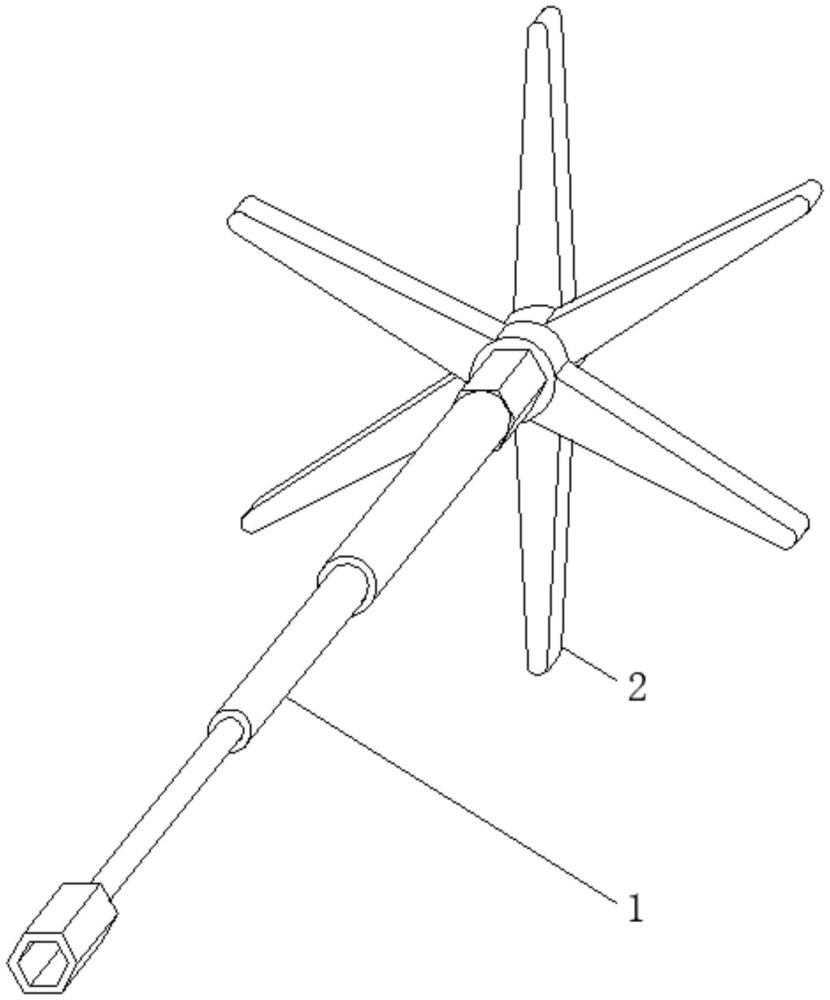

1.一種便攜式閥門開關省力裝置，包括閥門機構(1)，其特征在于：所述閥門機構(1)的外部連接有把手機構(2)；

2.根據權利要求1所述的一種便攜式閥門開關省力裝置，其特征在于：所述安裝桿(101)的截面呈六邊形，所述限位塊(102)位于安裝桿(101)的一側，所述伸縮桿(103)位于安裝桿(101)的另一側。

3.根據權利要求1所述的一種便攜式閥門開關省力裝置，其特征在于：所述限位塊(102)的直徑大于安裝桿(101)的直徑，所述伸縮桿(103)的直徑小于安裝桿(101)的直徑。

4.根據權利要求1所述的一種便攜式閥門開關省力裝置，其特征在于：所述插套(104)位于伸縮桿(103)遠離安裝桿(101)的一側，所述插套(104)的直徑小于安裝桿(101)的直徑。

5.根據權利要求1所述的一種便攜式閥門開關省力裝置，其特征在于：所述安裝筒(201)的直徑與限位塊(102)的直徑一致，所述安裝筒(201)的內側呈六邊形，所述安裝筒(201)與安裝桿(101)套接，所述第一把手(202)和第二把手(203)的位置相對。

6.根據權利要求1所述的一種便攜式閥門開關省力裝置，其特征在于：所述把手機構(2)的數量為三個，三個所述把手機構(2)的第一把手(202)和第二把手(203)呈米字形分布。

技術總結
本技術涉及一種便攜式閥門開關省力裝置，包括閥門機構，所述閥門機構的外部連接有把手機構。該便攜式閥門開關省力裝置，安裝筒可以經過插套和伸縮桿與安裝桿套接，當使用時，在閥門只有一個把手的情況下受力點少，使得開關閥門不省力，不便于使閥門開關到位，通過設置三個把手機構，并且三個把手機構的第一把手和第二把手呈米字形分布，使得閥門不管在哪個位置，人工都能很好的開關閥門，解決了閥門的開關只有一個受力點的問題，當所處空間狹小導致開關閥門困難時，可以根據實際情況調節伸縮桿的長度，由此調節插套與安裝桿之間的距離，能夠很好的開關閥門并能夠使閥門開關到位，解決了空間狹窄時難以操作的問題。

技術研發人員：向書剛,胡正超,段宏瑞,喬正偉
受保護的技術使用者：南漳龍蟒磷制品有限責任公司
技術研發日：20240717
技術公布日：2025/4/28
