本技術涉及減速機，特別涉及擺線專用戶外防水直連電機。

背景技術：

1、擺線針輪減速機，是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。擺線針輪減速機全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分，在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成h機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，(為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套)；

2、擺線針輪減速機在戶外使用也非常常見，但目前市面上存在的擺線針輪減速機使用時仍存在許多的問題。針對現有擺線針輪減速機在戶外使用時易受到外界環境影響，從而導致液體滲透至發電機內部并對其造成損壞，導致其使用壽命降低，為使用者造成不必要麻煩的問題，我們提出一種擺線專用戶外防水直連電機。

技術實現思路

1、本實用新型的目的在于提供擺線專用戶外防水直連電機，解決了現有技術中擺線專用戶外防水直連電機在戶外使用時會出現漏水的情況。

2、為了實現上述目的，本實用新型采用了如下技術方案，擺線專用戶外防水直連電機，包括第一防水殼，所述第一防水殼的外端對應安裝有第二防水殼，所述第二防水殼的內部安裝有擺線針輪減速機本體，所述擺線針輪減速機本體的兩端均固定連接有安裝塊，所述第二防水殼的外側兩端與安裝塊上均螺紋連接有第三定位螺栓；

3、所述第一防水殼的內端固定連接有密封層，所述密封層的上端與第二防水殼內壁相接觸，所述第一防水殼的兩端固定連接有第一連接板，所述第二防水殼的兩端固定連接有第二連接板，所述第一連接板與第二連接板相對應，所述擺線針輪減速機本體的輸出端貫穿第二防水殼向外設置有電機軸。

4、作為上述技術方案的進一步描述：所述第一連接板的外端固定連接有限位塊，所述第二連接板的內部貫穿開設有限位槽，所述限位塊與限位槽相對應。

5、作為上述技術方案的進一步描述：所述限位塊的內部設置有開槽，所述開槽的底部固定連接有兩個彈簧。

6、作為上述技術方案的進一步描述：所述彈簧的另一端固定連接有限位板，所述限位板的另一端固定連接有定位塊，且定位塊活動安裝在第一連接板的內部。

7、作為上述技術方案的進一步描述：所述第一連接板的豎直方向開設有定位槽，所述定位塊與定位槽相對應。

8、作為上述技術方案的進一步描述：所述第一防水殼的上端固定連接有第一安裝板，所述第二防水殼的上端固定連接有第二安裝板，所述第一安裝板與第二安裝板上螺紋連接有第二定位螺栓。

9、作為上述技術方案的進一步描述：所述第一防水殼以及第二防水殼的底部均固定連接有安裝底座，所述安裝底座上螺紋連接有第一定位螺栓。

10、本實用新型具有如下有益效果：

11、1、與現有技術相比，該擺線專用戶外防水直連電機通過在減速機的外端設置第一防水殼以及第二防水殼確保在戶外使用時的防水性能，提高其使用壽命，同時在兩個防水殼的對接處設置有連接板、限位塊、限位槽、定位塊以及定位槽能夠確保兩個防水殼的快速對接，便于工作人員進行安裝，同時配合上方的螺栓鎖緊組件能夠將兩個防水殼進行鎖緊，提高其防水密封性能；

12、2、與現有技術相比，該擺線專用戶外防水直連電機通過在第一防水殼與第二防水殼的對接處設置密封層能夠提高其防水密封的效果，防止在戶外使用過程中出現漏水的情況。

13、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

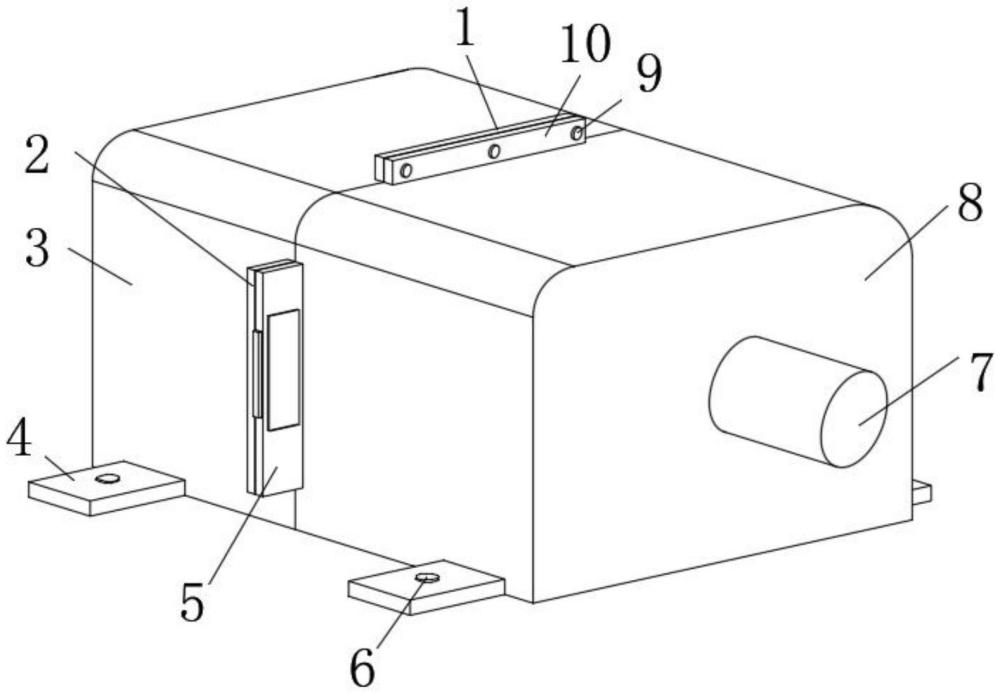

1.擺線專用戶外防水直連電機，包括第一防水殼(3)，其特征在于，所述第一防水殼(3)的外端對應安裝有第二防水殼(8)，所述第二防水殼(8)的內部安裝有擺線針輪減速機本體(21)，所述擺線針輪減速機本體(21)的兩端均固定連接有安裝塊(20)，所述第二防水殼(8)的外側兩端與安裝塊(20)上均螺紋連接有第三定位螺栓(19)；

2.根據權利要求1所述的擺線專用戶外防水直連電機，其特征在于，所述第一連接板(2)的外端固定連接有限位塊(12)，所述第二連接板(5)的內部貫穿開設有限位槽(14)，所述限位塊(12)與限位槽(14)相對應。

3.根據權利要求2所述的擺線專用戶外防水直連電機，其特征在于，所述限位塊(12)的內部設置有開槽(16)，所述開槽(16)的底部固定連接有兩個彈簧(17)。

4.根據權利要求3所述的擺線專用戶外防水直連電機，其特征在于，所述彈簧(17)的另一端固定連接有限位板(15)，所述限位板(15)的另一端固定連接有定位塊(11)，且定位塊(11)活動安裝在第一連接板(2)的內部。

5.根據權利要求4所述的擺線專用戶外防水直連電機，其特征在于，所述第一連接板(2)的豎直方向開設有定位槽(13)，所述定位塊(11)與定位槽(13)相對應。

6.根據權利要求1所述的擺線專用戶外防水直連電機，其特征在于，所述第一防水殼(3)的上端固定連接有第一安裝板(1)，所述第二防水殼(8)的上端固定連接有第二安裝板(10)，所述第一安裝板(1)與第二安裝板(10)上螺紋連接有第二定位螺栓(9)。

7.根據權利要求1所述的擺線專用戶外防水直連電機，其特征在于，所述第一防水殼(3)以及第二防水殼(8)的底部均固定連接有安裝底座(4)，所述安裝底座(4)上螺紋連接有第一定位螺栓(6)。

技術總結
本技術公開了擺線專用戶外防水直連電機，包括第一防水殼，所述第一防水殼的外端對應安裝有第二防水殼，所述第二防水殼的內部安裝有擺線針輪減速機本體，所述擺線針輪減速機本體的兩端均固定連接有安裝塊，所述第二防水殼的外側兩端與安裝塊上均螺紋連接有第三定位螺栓，所述第一防水殼的內端固定連接有密封層，本專利通過在減速機的外端設置第一防水殼以及第二防水殼確保在戶外使用時的防水性能，提高其使用壽命，同時在兩個防水殼的對接處設置有連接板、限位塊、限位槽、定位塊以及定位槽能夠確保兩個防水殼的快速對接，便于工作人員進行安裝，同時配合上方的螺栓鎖緊組件能夠將兩個防水殼進行鎖緊，提高其防水密封性能。
