本技術涉及粉磨站用中轉管，尤其涉及一種緊密連接的粉磨站的中轉管。

背景技術：

1、在燃燒發電時，會產生大量的粉煤灰，需要通過儲灰車將粉煤灰運輸?shù)椒勰フ镜倪^(guò)渡倉附近，將粉煤灰上的送灰管與過渡倉上的中轉管連通，通過風力將粉煤灰通過送灰管與中轉管送入過渡倉中，通過過渡倉對粉煤灰進行臨時儲存，以便于后續粉煤灰的研磨等；

2、現有的中轉管與送灰管通常通過法蘭連接在一起，中轉管與送灰管的一端均固定設有法蘭盤，兩個法蘭盤之間固定設有密封片，通過若干螺栓將兩個法蘭盤固定在一起，從而使得中轉管與送灰管被固定在一起。

3、現有的中轉管與送灰管在使用時，通過風力將粉煤灰送入過渡倉的過程中，由于中轉管與送灰管內部承受的氣壓較大，使得中轉管與送灰管的連接處會受到較大的推力，從而使得兩個法蘭盤與若干螺栓之間承受較大的推力，容易導致螺栓松動或斷裂，使得兩個法蘭盤的連接處松動，降低了中轉管與送灰管連接處的密封性。

4、為解決上述問題，本申請中提出一種緊密連接的粉磨站的中轉管。

技術實現思路

1、為解決上述背景技術中提出的問題。本實用新型提供了一種緊密連接的粉磨站的中轉管，可以通過密封座與支撐塊將中轉管主體與送灰管固定在一起，通過密封座與支撐塊之間較大的接觸面積，能夠更均勻地將壓力分布到整個結構上，減少了局部的壓力集中，從而降低了密封座與支撐塊損壞的風險，從而使得送灰管與中轉管主體的連接處不容易松動，從而提高了送灰管與中轉管主體連接處的密封性的特點。

2、為實現上述目的，本實用新型提供如下技術方案：一種緊密連接的粉磨站的中轉管，包括密封座，所述密封座的一側開設有固定槽，所述固定槽的內部固定設有中轉管主體,所述固定槽的內部固定設有固定環，所述固定環的側面設有第一密封圈，所述密封座的另一側開設有活動槽，所述活動槽的內部設有活動座，所述活動座的側面固定設有四個支撐塊，所述密封座的內部設有若干螺栓，所述活動座的內部開設有密封槽，所述密封槽的內部與第一密封墊的側面相貼合，所述活動座的內部設有送灰管，所述送灰管側面的一端固定設有轉動環，所述轉動環的側面固定設有第二密封圈。

3、作為本實用新型一種緊密連接的粉磨站的中轉管優選的，所述中轉管主體的內部開設有放置槽，所述放置槽的內部分別與四個支撐塊的側面相貼合，中轉管主體便于將粉煤灰送入過渡倉中。

4、作為本實用新型一種緊密連接的粉磨站的中轉管優選的，所述密封座的內部開設有若干第一限位孔，若干所述螺栓的側面分別與若干第一限位孔的內部螺紋連接，螺栓便于將支撐塊與密封座固定在一起。

5、作為本實用新型一種緊密連接的粉磨站的中轉管優選的，四個所述支撐塊的內部均開設有若干第二限位孔，若干所述第二限位孔的內部分別與若干螺栓的側面螺紋連接，支撐塊便于將活動座與密封座固定在一起。

6、作為本實用新型一種緊密連接的粉磨站的中轉管優選的，所述活動座的內部開設有轉動槽，所述轉動槽的內部與第二密封圈的側面相貼合，活動座便于將送灰管與密封座固定在一起。

7、作為本實用新型一種緊密連接的粉磨站的中轉管優選的，所述密封座的另一側開設有四個貫通槽，四個所述貫通槽均位于活動槽的側面，密封座便于對支撐塊進行限位。

8、作為本實用新型一種緊密連接的粉磨站的中轉管優選的，所述固定環的側面開設有定位槽，所述定位槽的內部與第一密封圈的內側固定連接，第一密封圈便于提高固定環與活動座連接處的密封性，從而提高了密封座與活動座連接處的密封性。

9、與現有技術相比，本實用新型的有益效果是：

10、將活動座移動到密封座的另一側，轉動活動座，使得活動座與送灰管相互轉動，活動座轉動會帶動支撐塊轉動，當支撐塊轉動到指定位置時，此時支撐塊可進入密封座內部，轉動活動座，從而帶動支撐塊轉動，使得支撐塊被密封座內壁擋住，無法脫離密封座，通過螺栓使得支撐塊與密封座固定在一起，活動座的內部與第二密封圈的側面相貼合，從而提高了中轉管主體與送灰管連接處的密封性，送風裝置將粉煤灰通過送灰管與中轉管主體送入過渡倉中進行儲存，當密封座與活動座之間因氣壓過大產生較大的推力時，通過密封座對支撐塊進行限位，密封座與支撐塊均為金屬材質，具有較高的承壓能力，密封座與支撐塊之間具有較大的接觸面積，能夠更均勻地將壓力分布到整個結構上，減少了局部的壓力集中，從而降低了密封座與支撐塊損壞的風險，從而可防止支撐塊脫離密封座，從而可防止活動座脫離密封座，從而使得送灰管與中轉管主體的連接處不容易松動，從而提高了送灰管與中轉管主體連接處的密封性。

技術特征：

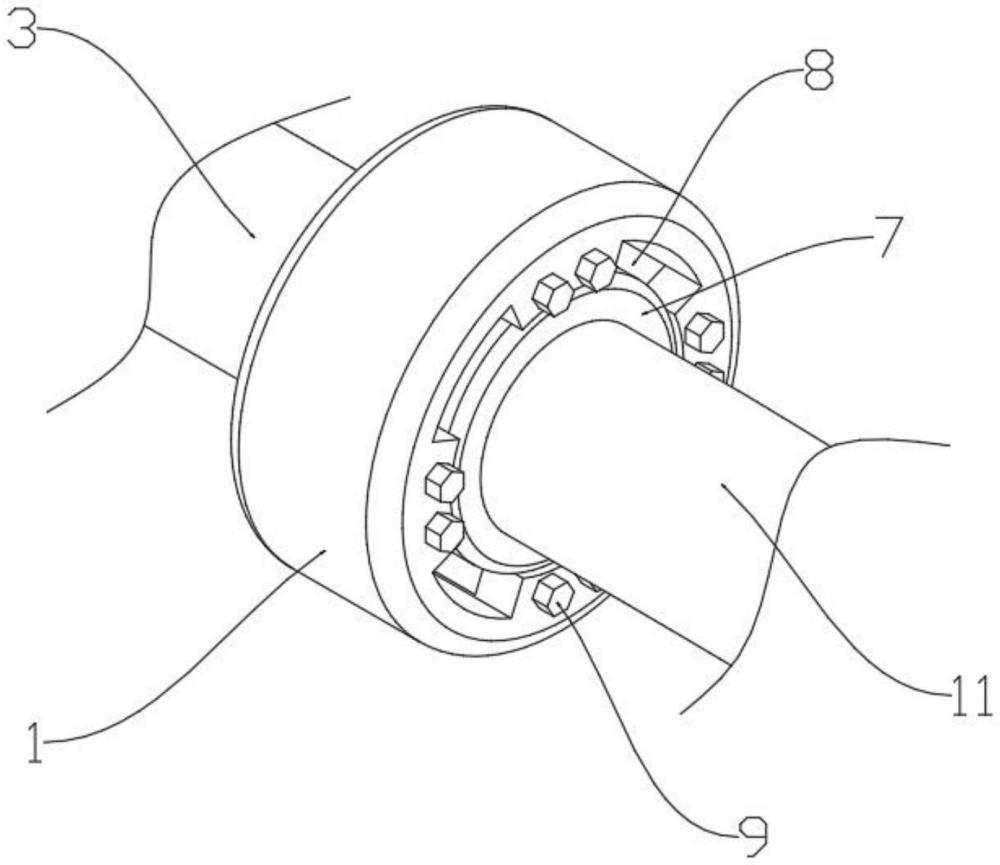

1.一種緊密連接的粉磨站的中轉管，包括密封座(1)，其特征在于：所述密封座(1)的一側開設有固定槽(2)，所述固定槽(2)的內部固定設有中轉管主體(3),所述固定槽(2)的內部固定設有固定環(4)，所述固定環(4)的側面設有第一密封圈(5)，所述密封座(1)的另一側開設有活動槽(6)，所述活動槽(6)的內部設有活動座(7)，所述活動座(7)的側面固定設有四個支撐塊(8)，所述密封座(1)的內部設有若干螺栓(9)，所述活動座(7)的內部開設有密封槽(10)，所述密封槽(10)的內部與第一密封墊的側面相貼合，所述活動座(7)的內部設有送灰管(11)，所述送灰管(11)側面的一端固定設有轉動環(12)，所述轉動環(12)的側面固定設有第二密封圈(13)。

2.根據權利要求1所述的一種緊密連接的粉磨站的中轉管，其特征在于：所述中轉管主體(3)的內部開設有放置槽(14)，所述放置槽(14)的內部分別與四個支撐塊(8)的側面相貼合。

3.根據權利要求1所述的一種緊密連接的粉磨站的中轉管，其特征在于：所述密封座(1)的內部開設有若干第一限位孔(15)，若干所述螺栓(9)的側面分別與若干第一限位孔(15)的內部螺紋連接。

4.根據權利要求1所述的一種緊密連接的粉磨站的中轉管，其特征在于：四個所述支撐塊(8)的內部均開設有若干第二限位孔(16)，若干所述第二限位孔(16)的內部分別與若干螺栓(9)的側面螺紋連接。

5.根據權利要求1所述的一種緊密連接的粉磨站的中轉管，其特征在于：所述活動座(7)的內部開設有轉動槽，所述轉動槽的內部與第二密封圈(13)的側面相貼合。

6.根據權利要求1所述的一種緊密連接的粉磨站的中轉管，其特征在于：所述密封座(1)的另一側開設有四個貫通槽，四個所述貫通槽均位于活動槽(6)的側面。

7.根據權利要求1所述的一種緊密連接的粉磨站的中轉管，其特征在于：所述固定環(4)的側面開設有定位槽，所述定位槽的內部與第一密封圈(5)的內側固定連接。

技術總結
本技術涉及粉磨站用中轉管技術領域，尤其是指一種緊密連接的粉磨站的中轉管，包括密封座，密封座的一側開設有固定槽，固定槽的內部固定設有中轉管主體,固定槽的內部固定設有固定環，固定環的側面設有第一密封圈，密封座的另一側開設有活動槽，活動槽的內部設有活動座，本技術的有益效果是：裝置通過密封座與支撐塊將中轉管主體與送灰管固定在一起，通過密封座與支撐塊之間較大的接觸面積，能夠更均勻地將壓力分布到整個結構上，減少了局部的壓力集中，從而降低了密封座與支撐塊損壞的風險，從而使得送灰管與中轉管主體的連接處不容易松動，從而提高了送灰管與中轉管主體連接處的密封性。

技術研發人員：王茂月,王明荃,王玉斌,李恒,楊志強,郭希
受保護的技術使用者：大唐同舟科技有限公司
技術研發日：20240729
技術公布日：2025/4/28
