本發明屬于閥門，涉及三通型分流與合流一體式管線角閥。

背景技術：

1、pta是精對苯二甲酸的英文簡稱，為重要的大宗有機原料。目前，市場主流的pta生產工藝主要采用px氧化及ta精制兩步法。ta精制是將從氧化裝置輸送來的粗ta溶解于水，并在高溫、高壓條件下進行加氫反應，進而將主要雜質對羧基苯甲醛（4-cba）轉化為對甲基苯甲酸（pt酸）。因pt酸在水中的溶解度比pta高，故通過結晶、液固分離和干燥等工序即可生產出pta。

2、在液固分離環節主要采用加壓轉鼓過濾機（rpf）對濾餅和母液進行分離，濾餅繼續打漿后會進入旋轉真空過濾機及過濾器。傳統的過濾器入口合流及出口分流管線上分別設有不同結構的三通型柱塞閥或球閥對漿料介質進行開關控制，但在使用過程中易出現閥門堵料、卡澀、填料外漏、關閉不嚴等異常情況，嚴重影響裝置的安全、平穩運行；且閥門大多為進口產品，結構種類多樣，產品采購及維護成本高昂，導致企業經營效益下降。

技術實現思路

1、本發明的目的在于提供一種三通型分流與合流一體式管線角閥，能解決上述的問題，且拆裝維護便捷性佳。

2、按照本發明提供的技術方案：一種三通型分流與合流一體式管線角閥，包括三通管，三通管兩側連接閥體，三通管與閥體之間設有閥座，閥體內設有相連接的閥桿與閥芯；閥體中設有依次連通的密封腔、主流道、副流道，閥桿在密封腔、主流道中滑動，閥芯在主流道中滑動，密封腔中由內至外依次安裝填料墊、石墨盤根、導向套、第一石墨填料組、填料隔套、第二石墨填料組，并通過填料壓蓋、填料壓板固定。

3、作為本發明的進一步改進，填料壓板通過壓板螺柱與壓板螺母緊固在閥體上，填料壓板通過填料壓蓋壓住第二石墨填料組。

4、作為本發明的進一步改進，主流道與副流道的夾角度為135°。

5、作為本發明的進一步改進，填料壓蓋的內徑與外徑分別設有第一o形圈和第二o形圈。

6、作為本發明的進一步改進，導向套內設有第一導向帶，填料壓蓋內設有第二導向帶。

7、作為本發明的進一步改進，第一導向帶與第二導向帶均為非金屬耐磨材料。

8、作為本發明的進一步改進，主流道與閥芯為間隙配合。

9、作為本發明的進一步改進，閥桿由電動執行器驅動；電動執行器包括驅動桿，驅動桿與閥桿端部通過聯軸器進行連接；閥桿外端部設有螺紋，螺紋上套設并緊螺母，并緊螺母緊貼聯軸器；閥桿外端與聯軸器上設有鍵槽，鍵槽中放置防轉鍵。

10、作為本發明的進一步改進，三通管為t型結構，三通管上設有相連通的第一通道、第二通道、第三通道，第一通道位于第二通道、第三通道之間，第二通道、第三通道通過閥座連接閥體；三通管與閥體通過三通管緊固件進行連接。

11、作為本發明的進一步改進，閥體上設有第一手動沖洗閥和第二手動沖洗閥，第一手動沖洗閥輸出口朝向副流道，第二手動沖洗閥輸出口朝向主流道外端口。

12、本申請的積極進步效果在于：

13、1.三通管為t型結構，135°低流阻閥體，配合2個手動沖洗閥，閥門防堵與防卡澀性能出色。

14、2.閥芯與閥桿為一體式，閥芯為盤式結構，閥桿直徑相較于傳統的柱塞閥軸徑大幅減小，更容易實現密封。

15、3.閥門填料采用雙層石墨填料組與o形圈多重冗余密封，有效應對漿料介質工況，填料密封可靠性好。

16、4.閥門采用閥桿與閥芯外圓雙導向設計，零件重復定位精度好，閥門密封等級高，能長期滿足class?ⅵ級要求。

17、5.閥門滿足分流與合流兩種功能，結構種類單一，能有效降低閥門的采購與維護成本。

18、6.閥體與三通管為分體式結構，拆裝維護便捷性佳。

技術特征：

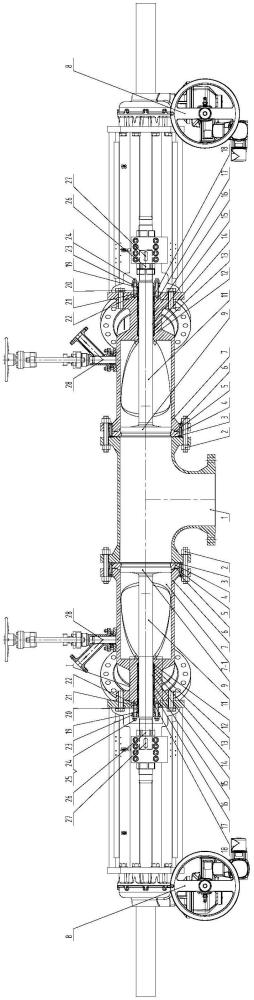

1.一種三通型分流與合流一體式管線角閥，其特征在于，包括三通管（1），三通管（1）兩側連接閥體（7），三通管（1）與閥體（7）之間設有閥座（4），閥體（7）內設有相連接的閥桿（11）與閥芯（9）；閥體（7）中設有依次連通的密封腔、主流道（7-1）、副流道（7-2），閥桿（11）在密封腔、主流道（7-1）中滑動，閥芯（9）在主流道（7-1）中滑動，密封腔中由內至外依次安裝填料墊（12）、石墨盤根（13）、導向套（14）、第一石墨填料組（16）、填料隔套（17）、第二石墨填料組（18），并通過填料壓蓋（19）、填料壓板（23）固定。

2.如權利要求1所述的三通型分流與合流一體式管線角閥，其特征在于，填料壓板（23）通過壓板螺柱（24）與壓板螺母（25）緊固在閥體（7）上，填料壓板（23）通過填料壓蓋（19）壓住第二石墨填料組（18）。

3.如權利要求1所述的三通型分流與合流一體式管線角閥，其特征在于，主流道（7-1）與副流道（7-2）的夾角度為135°。

4.如權利要求1所述的三通型分流與合流一體式管線角閥，其特征在于，填料壓蓋（19）的內徑與外徑分別設有第一o形圈（21）和第二o形圈（22）。

5.如權利要求1所述的三通型分流與合流一體式管線角閥，其特征在于，導向套（14）內設有第一導向帶（15），填料壓蓋（19）內設有第二導向帶（20）。

6.如權利要求5所述的三通型分流與合流一體式管線角閥，其特征在于，第一導向帶（15）與第二導向帶（20）均為非金屬耐磨材料。

7.如權利要求5所述的三通型分流與合流一體式管線角閥，其特征在于，主流道（7-1）與閥芯（9）為間隙配合。

8.如權利要求1所述的三通型分流與合流一體式管線角閥，其特征在于，閥桿（11）由電動執行器（8）驅動；電動執行器（8）包括驅動桿，驅動桿與閥桿（11）端部通過聯軸器進行連接；閥桿（11）外端部設有螺紋，螺紋上套設并緊螺母（26），并緊螺母（26）緊貼聯軸器；閥桿（11）外端與聯軸器上設有鍵槽，鍵槽中放置防轉鍵（27）。

9.如權利要求1所述的三通型分流與合流一體式管線角閥，其特征在于，三通管（1）為t型結構，三通管（1）上設有相連通的第一通道、第二通道、第三通道，第一通道位于第二通道、第三通道之間，第二通道、第三通道通過閥座（4）連接閥體（7）；三通管（1）與閥體（7）通過三通管緊固件（2）進行連接。

10.如權利要求1所述的三通型分流與合流一體式管線角閥，其特征在于，閥體（7）上設有第一手動沖洗閥（28）和第二手動沖洗閥（10），第一手動沖洗閥（28）輸出口朝向副流道（7-2），第二手動沖洗閥（10）輸出口朝向主流道（7-1）外端口。

技術總結
本發明涉及一種三通型分流與合流一體式管線角閥，包括三通管，三通管兩側連接閥體，三通管與閥體之間設有閥座，閥體內設有相連接的閥桿與閥芯；閥體中設有依次連通的密封腔、主流道、副流道，閥桿在密封腔、主流道中滑動，閥芯在主流道中滑動，密封腔中由內至外依次安裝填料墊、石墨盤根、導向套、第一石墨填料組、填料隔套、第二石墨填料組，并通過填料壓蓋、填料壓板固定。本發明三通管為T型結構，135°低流阻閥體，配合2個手動沖洗閥，閥門防堵與防卡澀性能出色。

技術研發人員：張志超,張瀚霆,王峰
受保護的技術使用者：無錫智能自控工程股份有限公司
技術研發日：
技術公布日：2025/4/28
