本技術涉及管路連接，具體為一種液壓打樁錘用的管路連接件。

背景技術：

1、管路連接件一般用于軟管和硬管的連接，是一種機械連接機構，在液壓打樁錘中，根據液壓打樁錘的工作壓力和流量選擇合適的管路連接件，?確保連接件的耐壓等級和流量要求與液壓系統相匹配，確保液壓打樁錘管路連接件連接的正確性和安全性，?從而保障液壓打樁錘的正常運行和使用壽命；

2、如授權公告號為cn205896470u的實用新型，涉及管路連接技術領域，具體公開了一種管路連接件,包括管座、管套和連接螺母，管座是銅合金管座，管路套在管座和管套之間，連接螺母包括連接端和管件端，管座和管套設置在管件端內，管座通過脹大變形與管套和連接螺母固定。這種連接伴使用一次性用沖頭脹大的方法，使管座出現形變，連接件整體完成固定，操作簡便，由于形變不可逆，使管路連接緊固，不易脫離。同時管路在管座和管套之間也發生擠壓變形，具有很好的密封性。

3、但上述技術方案仍存在一些缺點，如該管道進行連接，利用螺紋進行連接，管道連接會存在不穩定性，容易發生脫落的情況，同時單單只對管道連接處進行固定，在外力的作用下，管道連接處易出現折損的情況，另外管道在外力的作用下會出現搖擺的情況，管道連接件隨著管道的搖擺而搖擺，易出現磨損等問題，因此，我們提出一種液壓打樁錘用的管路連接件，以便于解決上述中提出的問題。

技術實現思路

1、為解決上述背景技術中提出的問題。本實用新型提供了一種液壓打樁錘用的管路連接件，具有改變原有的復合耐磨鋼板生產設備的特點。

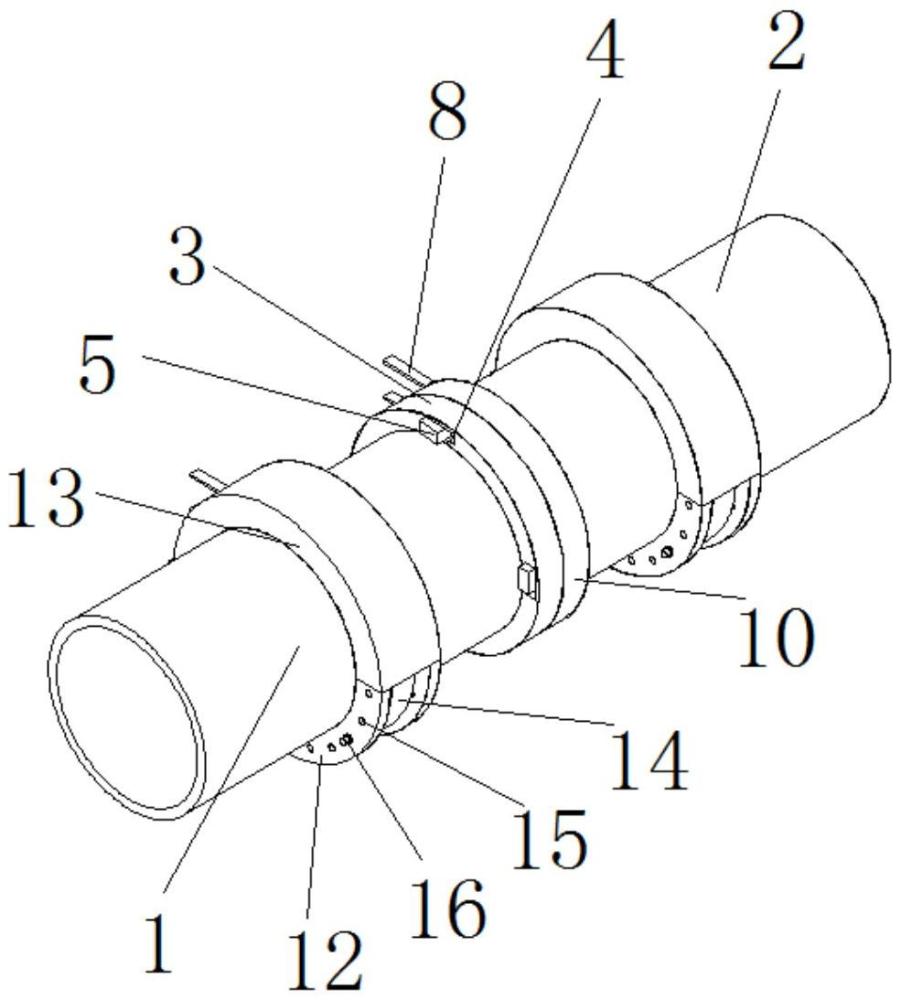

2、為實現上述目的，本實用新型提供如下技術方案：一種液壓打樁錘用的管路連接件，包括：

3、第一管道，所述第一管道的右側螺紋連接有第二管道；

4、還包括：

5、所述第一管道和第二管道的外側設置固定連接機構，其中包括第一固定環、孔洞、卡扣、卡槽、固定槽、固定塊、第二固定環和彈簧，所述第一管道的外側固定安裝有第一固定環，且第一固定環的內部等角度開設有孔洞、卡槽和固定槽，并且卡槽開設在第一固定環的內部左側，而且固定槽開設在第一固定環的內部右側；

6、所述第一管道和第二管道的外側設置加強穩定機構，其中包括穩定環、轉動環、橡膠墊塊、定位孔和固定螺栓，所述第一管道和第二管道的外側均設置有穩定環，且穩定環的上方轉動連接有轉動環，并且轉動環的下方固定安裝有橡膠墊塊，而且橡膠墊塊位于穩定環的內側。

7、采用上述技術方案，通過第一固定環、孔洞、卡扣、卡槽、固定槽、固定塊、第二固定環和彈簧組合構成的固定連接機構，可以增加第一管道和第二管道之間連接的密封性還能使得第一管道和第二管道的連接處連接的更加穩定，通過穩定環、轉動環、橡膠墊塊、定位孔和固定螺栓組合構成的加強穩定機構，可以使得管道連接的更加穩定，不易出現折損的情況發生。

8、作為本實用新型的優選技術方案，所述卡槽的內側卡合連接有卡扣，且孔洞的內部呈中空設置。

9、采用上述技術方案通過孔洞呈中空設置，便于將卡扣從孔洞處移動至第一固定環的左側，使得卡扣與卡槽進行卡合。

10、作為本實用新型的優選技術方案，所述第二管道的外側固定安裝有第二固定環，且第二固定環的外側左方等角度設置有固定塊和彈簧，并且固定塊與固定槽卡合連接。

11、采用上述技術方案通過固定槽與固定塊卡合連接，可以使得第一固定環和第二固定環連接的更加緊密，使得第一管道和第二管道連接的密封性更加的完好，不會出現漏油的情況。

12、作為本實用新型的優選技術方案，所述彈簧的左側固定連接有卡扣。

13、采用上述技術方案通過在卡扣的右側設置了彈簧，且利用拉動卡扣，彈簧會產生形變，當卡扣穿過孔洞與卡槽牢牢卡合之后，彈簧會對卡扣起到支撐作用，使得卡扣和卡槽不會出現連接松脫。

14、作為本實用新型的優選技術方案，所述穩定環和橡膠墊塊的內部均開設有定位孔，且定位孔的內部貫穿連接有固定螺栓。

15、采用上述技術方案通過在穩定環和橡膠墊塊的內部均設置有定位孔，穩定環是固定不動的，由于橡膠墊塊與轉動環固定連接，即轉動環根據不同的管道直徑大小帶動橡膠墊塊進行轉動調節，且橡膠墊塊存在韌性，橡膠墊塊調節完畢后再將其位于穩定環的內部，然后利用固定螺栓插入橡膠墊塊和穩定環內開設的定位孔中對穩定環和橡膠墊塊進行固定。

16、作為本實用新型的優選技術方案，所述穩定環和橡膠墊塊由固定螺栓進行固定連接。

17、采用上述技術方案通過利用固定螺栓固定穩定環和橡膠墊塊，可使得穩定環和橡膠墊塊牢牢固定在一起不會產生松動的情況。

18、作為本實用新型的優選技術方案，所述穩定環的后側由固定螺栓固定連接有連接條，且連接條的外側設置有鋼條，并且鋼條具有韌性。

19、采用上述技術方案通過在連接條的外側設置了鋼條，連接條固定連接了第一管道和第二管道外側的穩定環，利用鋼條，可將穩定環固定在某處，使得連接件不會隨意擺動，出現磨損的情況。

20、與現有技術相比，本實用新型的有益效果是：通過兩個管道螺紋連接之后，在外側設置了固定環，固定環不僅僅可以增加管道之間的密封性還能使得管道連接處連接的更加穩定，同時在管道的外側加強了穩定設置，設置了穩定環，穩定環便于調節，可以固定以及適用于不同大小的管道，另外在管道連接處的外部設置了綁定鋼條，鋼條具有韌性，可以將連接件通過鋼條綁定固定在某處，使得連接件不會隨意擺動，出現磨損的情況。

21、1、本實用新型通過設置第一固定環、孔洞、卡扣和卡槽，通過在第一管道的外側設置了第一固定環，第一固定環的內部等距離開設有孔洞和卡槽，同時孔洞呈中空設置，可將卡扣穿過孔洞的內部，使得卡扣和卡槽進行卡合連接在一起，而卡扣設置在了第二管道外側的第二固定環的左側，即卡扣和卡槽的連接可使得第一管道和第二管道連接的更加固定；

22、2、本實用新型通過設置卡扣、固定槽、固定塊和彈簧，通過在第一固定環的內部右側等角度開設有固定槽，當?shù)谝还艿篮偷诙艿缆菁y連接之后，第二固定環左側定角度設置的固定塊會與固定槽進行卡合連接，可使得第一管道和第二管道連接的密封性更加的完好，同時卡扣的右側連接了彈簧，當卡扣與卡槽可卡合之后，彈簧會發生拉伸的形變，會對卡扣起到一個支撐作用；

23、3、本實用新型通過設置穩定環、轉動環和橡膠墊塊，通過在第一管道和第二管道的外側設置穩定環和轉動環，穩定環是固定在第一管道和第二管道的外側下方不動的，且轉動環可在穩定環的上方轉動，同時轉動環的下方固定連接了橡膠墊塊，橡膠墊塊位于穩定環的內部，利用固定螺栓將橡膠墊塊與轉動環進行固定，可使得穩定環、轉動環和橡膠墊塊牢牢的固定在第一管道和第二管道的外側，在第一管道和第二管道的外側加強了穩定設置，避免第一管道和第二管道連接處出現折損的情況發生。

24、4、本實用新型通過設置穩定環、橡膠墊塊和定位孔，通過在穩定環和橡膠墊塊的內部均設置有定位孔，且橡膠墊塊具有韌性，轉動環根據不同的管道直徑大小帶動橡膠墊塊進行轉動調節，調節完畢之后，利用固定螺栓插入橡膠墊塊和穩定環內開設的定位孔中對穩定環和橡膠墊塊進行固定。

25、5、本實用新型通過設置鋼條和連接條，通過在穩定環的后側利用固定螺栓固定安裝了連接條，連接條對第一管道和第二管道外部安裝的穩定環進行連接，使得第一管道和第二管道連接處連接的會更加的穩定，另外在連接條的外側設置了鋼條，鋼條具有韌性，可將第一管道和第二管道的連接處綁定固定在某處，使得連接件不會隨意擺動，避免出現磨損的情況。
