本技術涉及顯示裝置，尤其涉及一種光伏逆變器數據采集用顯示裝置。

背景技術：

1、現有技術中，公開的專利號為“cn215111711u”的?一種光伏區逆變器用數據采集顯示裝置，該專利通過角度調節機構解決現有技術中顯示器角度難以調節的問題，但是該專利需要調節角度時，轉動緊固螺栓，使得緊固螺栓的頂部與滑槽的頂部脫離接觸，移動緊固螺栓，使得顯示器繞下轉塊的轉動中心轉動，進而實現顯示器的角度調節，該專利調節顯示器的角度時，還需一只手對顯示器施加壓力，另一只手操作緊固螺栓，雖然能夠調節顯示器的角度，但是增加了操作步驟，降低操作的便捷性。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種光伏逆變器數據采集用顯示裝置。

2、為達到以上目的，本實用新型采用的技術方案為：一種光伏逆變器數據采集用顯示裝置，包括顯示器、第一安裝塊和第二安裝塊，所述第二安裝塊通過螺釘安裝在顯示器的外殼表面，所述第一安裝塊位于第二安裝塊的一側，所述第一安裝塊和第二安裝塊之間活動安裝有安裝板，所述安裝板的側面通過螺釘安裝有第二環形件，所述第二安裝塊的側面通過螺釘安裝有第一環形件，所述第二環形件和第一環形件的運動方向相反，所述第二環形件和第一環形件的內圓表面均開設有多個等角度排列的齒槽，所述安裝板的另一側面和第一安裝塊的側面均通過彈性機構安裝有多個活動管，多個所述活動管的表面通過螺釘安裝有限位齒塊，多個所述限位齒塊的一端延伸至齒槽的內部，多個所述活動管均通過限位機構分別與安裝板和第二安裝塊連接。

3、優選的，所述彈性機構包括多個安裝桿，多個所述安裝桿的一端通過螺釘分別安裝在安裝板的另一側面和第一安裝塊的側面，多個所述活動管分別活動套設在多個安裝桿的一端均活動套設有，多個所述安裝桿的表面均活動套設有扭力彈簧，所述扭力彈簧的兩端通過螺釘分別安裝在活動管的端部和安裝桿的一端。

4、優選的，所述安裝板的兩個對稱側面均通過螺釘安裝有安裝軸，所述安裝軸的兩端均通過軸承安裝在第一安裝塊和第二安裝塊的側面。

5、優選的，所述限位機構包括固定塊和定位塊，所述固定塊通過螺釘安裝在活動管的表面，所述定位塊通過螺釘安裝在安裝板的另一側面或第一安裝塊的側面，所述定位塊和固定塊的表面接觸。

6、優選的，所述第一安裝塊的一端通過螺釘安裝有安裝座，所述安裝座的表面開設有多個安裝孔。

7、與現有技術相比，本實用新型具有以下有益效果：

8、本方案通過在第一安裝塊和第二安裝塊之間設有第二環形件和第一環形件，在調節顯示器的角度時，根據運動方向帶動第二環形件或第一環形件同步進行圓弧運動，在顯示器角度調節完成后，多個限位齒塊插入第二環形件或第一環形件的齒槽中，相對于現有技術中多次操作才能調節和固定顯示器的缺點，本方案只需轉動顯示器即可調節自身的角度，同時在停止轉動顯示器后，限位齒塊通過彈性機構卡入齒槽內，方便將顯示器的位置固定，提升了操作的便捷性。

技術特征：

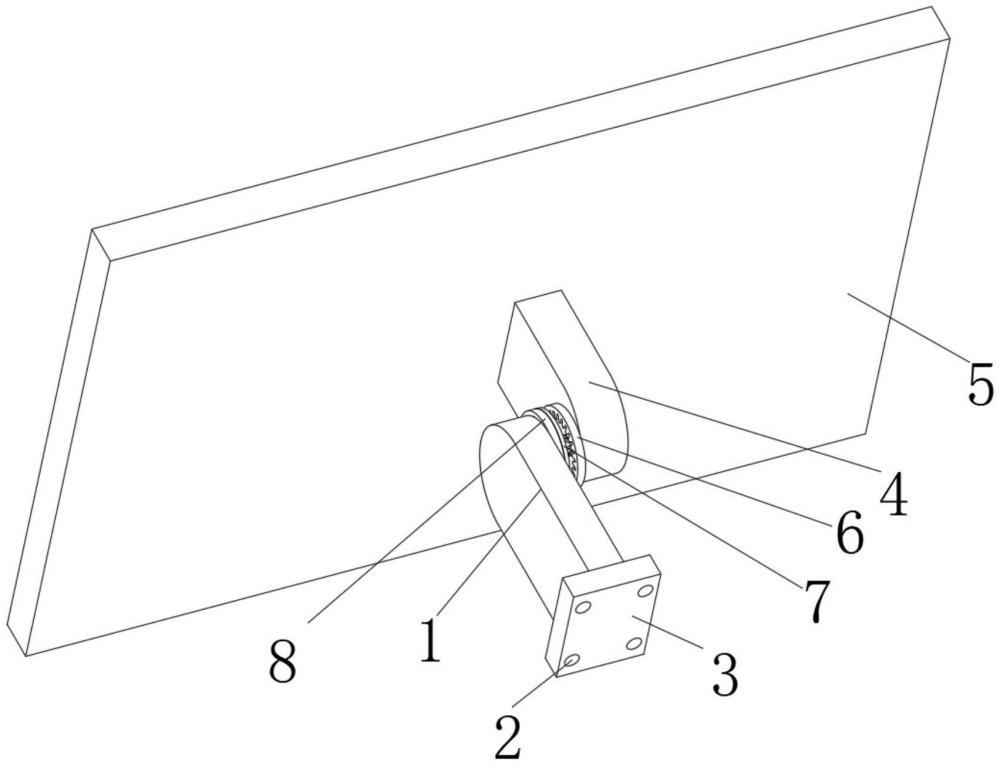

1.一種光伏逆變器數據采集用顯示裝置，包括顯示器（5）、第一安裝塊（1）和第二安裝塊（4），所述第二安裝塊（4）通過螺釘安裝在顯示器（5）的外殼表面，所述第一安裝塊（1）位于第二安裝塊（4）的一側，其特征在于，所述第一安裝塊（1）和第二安裝塊（4）之間活動安裝有安裝板（7），所述安裝板（7）的側面通過螺釘安裝有第二環形件（8），所述第二安裝塊（4）的側面通過螺釘安裝有第一環形件（6），所述第二環形件（8）和第一環形件（6）的運動方向相反，所述第二環形件（8）和第一環形件（6）的內圓表面均開設有多個等角度排列的齒槽（13），所述安裝板（7）的另一側面和第一安裝塊（1）的側面均通過彈性機構安裝有多個活動管（14），多個所述活動管（14）的表面通過螺釘安裝有限位齒塊（12），多個所述限位齒塊（12）的一端延伸至齒槽（13）的內部，多個所述活動管（14）均通過限位機構分別與安裝板（7）和第二安裝塊（4）連接。

2.根據權利要求1所述的一種光伏逆變器數據采集用顯示裝置，其特征在于，所述彈性機構包括多個安裝桿（10），多個所述安裝桿（10）的一端通過螺釘分別安裝在安裝板（7）的另一側面和第一安裝塊（1）的側面，多個所述活動管（14）分別活動套設在多個安裝桿（10）的一端均活動套設有，多個所述安裝桿（10）的表面均活動套設有扭力彈簧（11），所述扭力彈簧（11）的兩端通過螺釘分別安裝在活動管（14）的端部和安裝桿（10）的一端。

3.根據權利要求1所述的一種光伏逆變器數據采集用顯示裝置，其特征在于，所述安裝板（7）的兩個對稱側面均通過螺釘安裝有安裝軸（9），所述安裝軸（9）的兩端均通過軸承安裝在第一安裝塊（1）和第二安裝塊（4）的側面。

4.根據權利要求1所述的一種光伏逆變器數據采集用顯示裝置，其特征在于，所述限位機構包括固定塊（15）和定位塊（16），所述固定塊（15）通過螺釘安裝在活動管（14）的表面，所述定位塊（16）通過螺釘安裝在安裝板（7）的另一側面或第一安裝塊（1）的側面，所述定位塊（16）和固定塊（15）的表面接觸。

5.根據權利要求1所述的一種光伏逆變器數據采集用顯示裝置，其特征在于，所述第一安裝塊（1）的一端通過螺釘安裝有安裝座（3），所述安裝座（3）的表面開設有多個安裝孔（2）。

技術總結
本技術涉及顯示裝置技術領域，尤其是一種光伏逆變器數據采集用顯示裝置，包括顯示器、第一安裝塊和第二安裝塊，所述第一安裝塊和第二安裝塊之間活動安裝有安裝板，所述安裝板的側面通過螺釘安裝有第二環形件，所述第二安裝塊的側面通過螺釘安裝有第一環形件，所述第二環形件和第一環形件的內圓表面均開設有多個等角度排列的齒槽，所述安裝板安裝有多個活動管，多個所述活動管的表面通過螺釘安裝有限位齒塊，多個所述限位齒塊的一端延伸至齒槽的內。本方案只需轉動顯示器即可調節自身的角度，同時在停止轉動顯示器后，限位齒塊通過彈性機構卡入齒槽內，方便將顯示器的位置固定，提升了操作的便捷性。
