本技術涉及紙質包裝罐生產，特別涉及一種用于紙質包裝罐加工的涂膠機。

背景技術：

1、在現代紙質包裝工業中，紙質包裝罐由于其綠色環保、輕便且易于造型等特點，在各類商品包裝應用中占據重要地位。然而，現有的紙質包裝罐生產過程中，涂膠工藝一直是制約生產效率與產品質量提升的關鍵環節之一。

2、傳統的涂膠設備在涂膠過程的均勻性難以得到有效保證，容易出現膠層厚薄不一、局部缺膠等情況，影響包裝罐的粘接牢固度和外觀質量，且膠水在使用過程中容易因環境溫度變化而冷卻凝固，影響涂膠性能，甚至導致設備堵塞，進一步增加了停機維護時間和生產成本。故此，我們提出了一種用于紙質包裝罐加工的涂膠機。

技術實現思路

1、本實用新型的主要目的在于提供一種用于紙質包裝罐加工的涂膠機，可以有效解決背景技術中的問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種用于紙質包裝罐加工的涂膠機，包括操作臺，所述操作臺的上端四角均固定安裝有電動伸縮桿，位于同側的兩個電動伸縮桿的上端共同固定安裝有支撐架，兩個所述支撐架的對立端均開有滑槽，兩個所述滑槽內共同滑動安裝有涂膠機構。

4、優選的，所述涂膠機構包括正反電機，所述正反電機設置有兩個且分別固定安裝在兩個支撐架的前端，兩個所述正反電機的輸出端均固定安裝有絲桿，所述絲桿活動安裝在滑槽內，兩個所述絲桿上均螺紋連接有滑塊，且滑塊滑動連接在同側的滑槽內，兩個所述滑塊之間共同固定安裝有托板，所述托板的上端固定安裝有儲膠箱，所述儲膠箱內設置有加熱件，所述托板的下端等距離穿插連接有三個涂膠組件，三個所述涂膠組件的上部均與儲膠箱的內部相通。

5、優選的，所述加熱件包括加熱絲和控制器，所述加熱絲與儲膠箱的后內壁固定安裝，所述控制器固定安裝在儲膠箱的上端，所述控制器與加熱絲電性連接。

6、優選的，所述涂膠組件包括出膠管和連接管，所述出膠管的下端一體成型有連接環，所述連接管的上部固定安裝有安裝環，所述安裝環與連接環固定安裝，所述連接管的下端設置有刷頭，所述刷頭通過連接管與出膠管的內部相通。

7、優選的，所述出膠管的上端貫穿托板并延伸至儲膠箱內，所述出膠管內下部設置有電磁閥。

8、優選的，所述連接環的上端呈環形陣列設置有四個卡孔，所述安裝環的上端設置有四個與卡孔配合使用的卡柱，四個所述卡柱分別卡接在對應的卡孔內將安裝環固定安裝在連接環的下端。

9、與現有技術相比，本實用新型具有如下有益效果：

10、1、通過出膠管將儲膠箱內的膠水輸送至連接管內，利用刷頭對紙質包裝罐進行涂膠，涂膠均勻，使膠層均勻平整，有效地提高紙質包裝盒的粘接效果，同時通過絲桿與滑塊螺紋連接帶動安裝在托板上端的儲膠箱前后往復移動，使得三個涂膠組件同時對多個紙質包裝罐進行涂膠，可以對紙質包裝罐進行大面積涂膠，有效地提高紙質包裝盒的涂膠效率。

11、2、通過加熱件的設置，利用加熱絲對儲膠箱內的膠水筋加熱保溫，可有效防止膠水發生凝固，造成不必要的成本浪費，同時可實現刷頭的快速拆裝，方便對刷頭進行更換，維護成本低，實用性強。

技術特征：

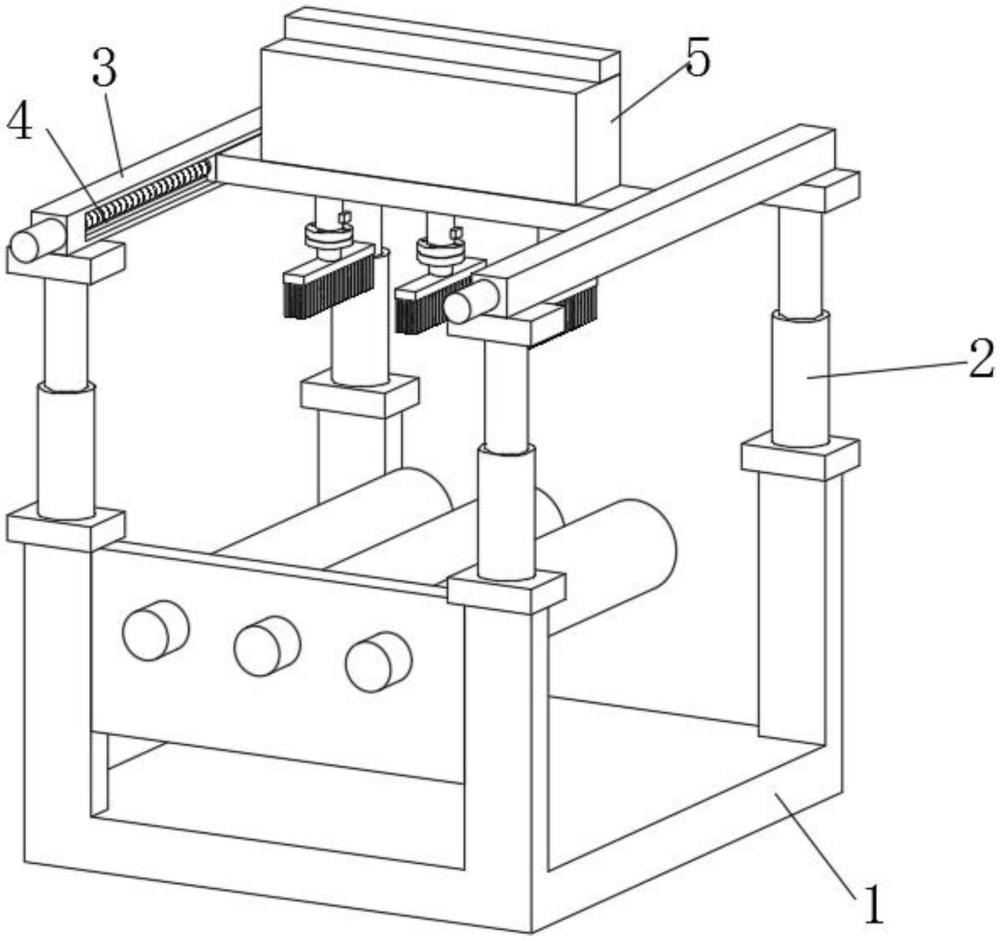

1.一種用于紙質包裝罐加工的涂膠機，包括操作臺（1），其特征在于：所述操作臺（1）的上端四角均固定安裝有電動伸縮桿（2），位于同側的兩個電動伸縮桿（2）的上端共同固定安裝有支撐架（3），兩個所述支撐架（3）的對立端均開有滑槽（4），兩個所述滑槽（4）內共同滑動安裝有涂膠機構（5）；

2.根據權利要求1所述的一種用于紙質包裝罐加工的涂膠機，其特征在于：所述加熱件（6）包括加熱絲（13）和控制器（14），所述加熱絲（13）與儲膠箱（11）的后內壁固定安裝，所述控制器（14）固定安裝在儲膠箱（11）的上端，所述控制器（14）與加熱絲（13）電性連接。

3.根據權利要求2所述的一種用于紙質包裝罐加工的涂膠機，其特征在于：所述涂膠組件（12）包括出膠管（121）和連接管（123），所述出膠管（121）的下端一體成型有連接環（122），所述連接管（123）的上部固定安裝有安裝環（124），所述安裝環（124）與連接環（122）固定安裝，所述連接管（123）的下端設置有刷頭（125），所述刷頭（125）通過連接管（123）與出膠管（121）的內部相通。

4.根據權利要求3所述的一種用于紙質包裝罐加工的涂膠機，其特征在于：所述出膠管（121）的上端貫穿托板（10）并延伸至儲膠箱（11）內，所述出膠管（121）內下部設置有電磁閥（128）。

5.根據權利要求3所述的一種用于紙質包裝罐加工的涂膠機，其特征在于：所述連接環（122）的上端呈環形陣列設置有四個卡孔（127），所述安裝環（124）的上端設置有四個與卡孔（127）配合使用的卡柱（126），四個所述卡柱（126）分別卡接在對應的卡孔（127）內將安裝環（124）固定安裝在連接環（122）的下端。

技術總結
本技術涉及紙質包裝罐生產技術領域，尤其為一種用于紙質包裝罐加工的涂膠機，包括操作臺，所述操作臺的上端四角均固定安裝有電動伸縮桿，位于同側的兩個電動伸縮桿的上端共同固定安裝有支撐架，兩個所述支撐架的對立端均開有滑槽，兩個所述滑槽內共同滑動安裝有涂膠機構。本技術所述的一種用于紙質包裝罐加工的涂膠機，利用刷頭對紙質包裝罐進行涂膠，涂膠均勻，有效地提高紙質包裝盒的粘接效果，同時可以對紙質包裝罐進行大面積涂膠，有效地提高紙質包裝盒的涂膠效率，通過加熱件對儲膠箱內的膠水筋加熱保溫，可有效防止膠水發生凝固，同時可實現刷頭的快速拆裝，方便對刷頭進行更換，維護成本低，實用性強。

技術研發人員：王敏貽
受保護的技術使用者：廣州佰特包裝制品有限公司
技術研發日：20240905
技術公布日：2025/4/28
