本發明涉及橡膠管硫化成型，尤其涉及一種具有優化齒輪狀表面結構的燃油橡膠管及其制備方法。

背景技術：

1、汽車燃油管主要用于提供汽油的流通管路，為汽車提供動力燃料。現有的汽車燃油系統中，燃油管的性能對于整個系統的穩定性具有重要影響。

2、傳統的燃油管設計往往采用光滑的外表面結構，這種設計在長期使用過程中可能會因摩擦、振動等因素導致管體磨損或松動，進而影響安全性。

技術實現思路

1、本發明的目的在于：提供一種具有優化齒輪狀表面結構的燃油橡膠管及其制備方法，以解決現有光滑外表面燃油管固定不便、易磨損導致的安全問題。

2、為了實現上述目的，一方面，本發明公開了一種具有優化齒輪狀表面結構的燃油橡膠管，包括由內至外依次布置的氟橡膠內管層、丁腈橡膠中間層和乙烯丙烯酸酯橡膠外管層，氟橡膠內管層、丁腈橡膠中間層和乙烯丙烯酸酯橡膠外管層的厚度之比為1：1.5：1；

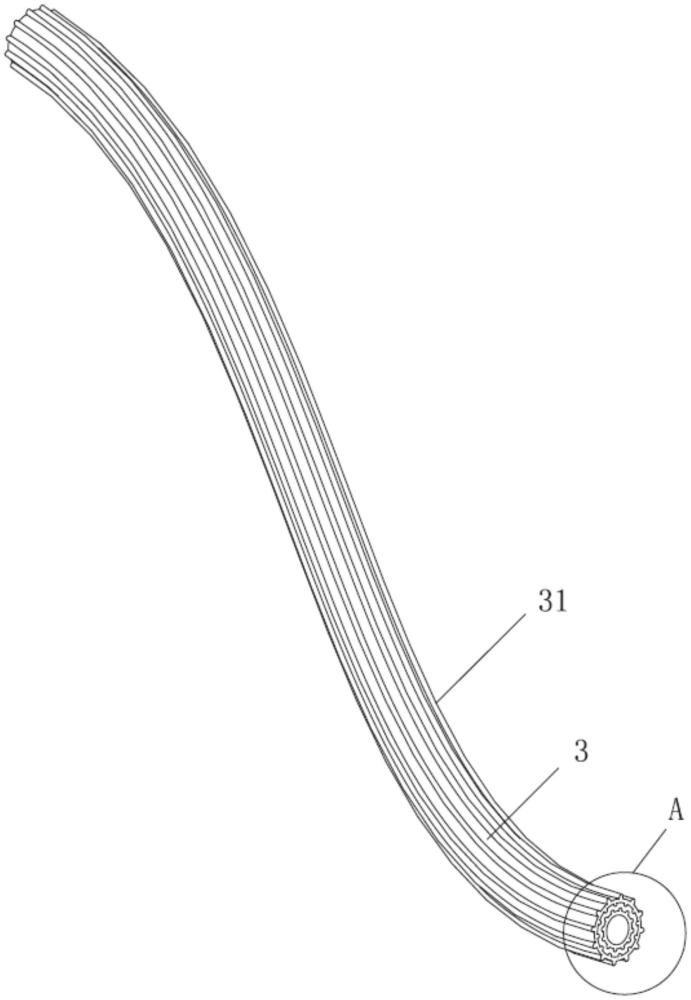

3、其中，乙烯丙烯酸酯橡膠外管層表面設置有周向布置的若干條外凸筋，外凸筋沿乙烯丙烯酸酯橡膠外管層的軸線方向布置。

4、另一方面，本發明還公開了一種如上述具有優化齒輪狀表面結構的燃油橡膠管制備方法，包括以下步驟：

5、s1、內管層混料：取氟橡膠內管層的原料組分，加入第一密煉機中進行熔融共混，出料后通過開煉機輥壓成片狀并冷卻，得到內管層膠片；

6、s2、中間層混料：取丁腈橡膠中間層的原料組分，加入第二密煉機中進行熔融共混，出料后通過開煉機輥壓成片狀并冷卻，得到中間層膠片；

7、s3、外管層混料：取乙烯丙烯酸酯橡膠外管層的原料組分，加入第三密煉機中進行熔融共混，出料后通過開煉機輥壓成片狀并冷卻，得到外管層膠片；

8、s4、共擠：將內管層膠片、中間層膠片和外管層膠片分別送入三個擠出機，并經同一個三層復合模頭混合擠出，得到燃油管管坯；

9、s5、硫化：燃油管管坯送入硫化罐進行成型硫化，取出并冷卻后，得到燃油管成品。

10、綜上所述，由于采用了上述技術方案，本發明的有益效果是：

11、1、本發明中，燃油橡膠管采用一步擠出成型的多層結構。其中，外層的乙烯丙烯酸酯橡膠外管層表面的外凸筋，使得燃油橡膠管的橫截面呈齒輪狀結構，一方面燃油橡膠管表面磨損時，外凸筋優先磨損，可以避免燃油橡膠管破損泄露，另一方面可以提高燃油橡膠管表面粗糙度，便于捆扎固定。因此，具有優化齒輪狀表面結構的燃油橡膠管，可以有效解決現有光滑外表面燃油管固定不便、易磨損導致的安全問題。

12、2、本發明中，燃油橡膠管一步擠出成型，氟橡膠內管層和乙烯丙烯酸酯橡膠外管層之間的丁腈橡膠中間層，由于nbr橡膠具有極好的耐油性和較高的耐磨性、耐熱性以及強的粘接力，可以有效提高三層材料的結合質量，同時氟橡膠內管層、丁腈橡膠中間層和乙烯丙烯酸酯橡膠外管層的厚度之比為1：1.5：1，便于氟橡膠內管層、乙烯丙烯酸酯橡膠外管層與丁腈橡膠中間層結合。

技術特征：

1.一種具有優化齒輪狀表面結構的燃油橡膠管，其特征在于，包括由內至外依次布置的氟橡膠內管層、丁腈橡膠中間層和乙烯丙烯酸酯橡膠外管層，氟橡膠內管層、丁腈橡膠中間層和乙烯丙烯酸酯橡膠外管層的厚度之比為1：1.5：1；

2.根據權利要求1所述的一種具有優化齒輪狀表面結構的燃油橡膠管，其特征在于，所述氟橡膠內管層包括以下重量份的組分：過氧氟橡膠100～120份，氟塑料10～40份，硫化劑0.5～3份，促進劑0.5～3份。

3.根據權利要求1所述的一種具有優化齒輪狀表面結構的燃油橡膠管，其特征在于，所述丁腈橡膠中間層包括以下重量份的組分：丁腈橡膠90～110份，聚丁烯40～70份，硫化劑0.1～0.7份，抗氧劑0.1～0.2份。

4.根據權利要求1所述的一種具有優化齒輪狀表面結構的燃油橡膠管，其特征在于，所述乙烯丙烯酸酯橡膠外管層包括以下重量份的組分：aem橡膠100-120份，炭黑n99030～80份，醚類增塑劑5～15份，脫模劑0.5～1.0份，防老劑1～3份，二鄰甲苯胍1.5～2.0份，過氧化物dcpo.3～1份。

5.一種如權利要求1-4任一所述具有優化齒輪狀表面結構的燃油橡膠管制備方法，其特征在于，包括以下步驟：

6.根據權利要求5所述的具有優化齒輪狀表面結構的燃油橡膠管制備方法，其特征在于，在所述步驟s4中，三層復合模頭為三層自扣復合共擠模頭，內管層膠片、中間層膠片和外管層膠片被擠出機擠出時，分別從三層自扣復合共擠模頭的三個進料口進料，擠出的燃油管管坯中，乙烯丙烯酸酯橡膠外管層的內壁上形成第一自扣凸起，丁腈橡膠中間層外壁上設置有形狀匹配第一自扣凸起的第一自扣槽，氟橡膠內管層的外壁上形成第二自扣凸起，腈橡膠中間層內壁上設置有形狀匹配第二自扣凸起的第二自扣槽。

7.根據權利要求6所述的具有優化齒輪狀表面結構的燃油橡膠管制備方法，其特征在于，所述第一自扣凸起和所述外凸筋錯位布置。

技術總結
本發明公開了一種具有優化齒輪狀表面結構的燃油橡膠管，包括由內至外依次布置的氟橡膠內管層、丁腈橡膠中間層和乙烯丙烯酸酯橡膠外管層，氟橡膠內管層、丁腈橡膠中間層和乙烯丙烯酸酯橡膠外管層的厚度之比為1∶1.5∶1；其中，乙烯丙烯酸酯橡膠外管層表面設置有周向布置的若干條外凸筋，外凸筋沿乙烯丙烯酸酯橡膠外管層的軸線方向布置。本發明還公開了一種如上述具有優化齒輪狀表面結構的燃油橡膠管制備方法。本發明相較于現有技術，解決現有光滑外表面燃油管固定不便、易磨損導致的安全問題。

技術研發人員：李倩
受保護的技術使用者：昆山偉理塑汽車部件有限公司
技術研發日：
技術公布日：2025/4/28
