本申請屬于軸承保持架領域，具體涉及一種注塑軸承保持架

背景技術：

1、作為清潔能源的代表之一，光伏發電為人類的綠色生活提供了無盡的暢享，每天伴隨著太陽升起，太陽能轉換的電流可直接驅動洗衣機、冰箱、收音機、計算機等進行工作；由太陽能燒開的熱水源源不斷供應浴室、廚房；若在陰雨天，人們則可使用蓄能器中儲存的太陽能。

2、此外，在沙漠惡劣環境下，利用光伏太陽能發電站可以減少風沙對土地的侵襲、減少地表蒸發量，對恢復沙漠、戈壁生態有明顯的效果，對沙漠生態環境修復有著很大的影響。

3、且隨著環境問題日趨嚴峻，傳統能源的使用逐漸受到限制，對新能源的開發利用日趨緊迫。現有的太陽能發電的發展趨勢是使用自動跟蹤式的光伏發電設備，此種設備的各個太陽能電池板都能與太陽的運動保持同步，相較傳統的固定式太陽能光伏發電設備每天只有兩小時的時間能夠發出最大的功率，自動跟蹤式的太陽能電池板模塊則能夠明顯地提供更多陽光輻射的能源。

4、而在太陽能發電設備中，由于太陽能發電設備的調整電動機運動一直是按照相同的機械原理運動的，電機調節著太陽能電池板模塊準確地到達每一個跟蹤位置，滾動球軸承保證了跟蹤運動中的阻力最小，且一套太陽能發電設備的每一個太陽能電池板模塊都要跟隨運動，需要安裝使用許多滾動軸承，滾動軸承的使用幾乎是不可替代的。

5、按滾動體的形狀，滾動軸承分為球軸承和滾子軸承兩大類。滾動軸承一般由外圈、內圈、滾動體和保持架四部分組成。保持架(即軸承保持架，又稱軸承保持器)，指部分地包裹全部或部分滾動體，并隨之運動的軸承零件，用以隔離滾動體，通常還引導滾動體并將其保持在軸承內。因此保持架是軸承十分重要的組成部件，且保持架的結構直接影響滾動體的轉動，影響軸承的使用效果和使用壽命。

6、且由于太陽能發電板設置在室外環境，且可能會設置于沙漠等惡劣環境下，因此軸承保持架的耐磨性及其使用穩定性十分重要。

技術實現思路

1、本申請?zhí)峁┝艘环N注塑軸承保持架，以在戶外惡劣環境工況下保證保持架的穩定使用效果。

2、本申請所采用的技術方案為：

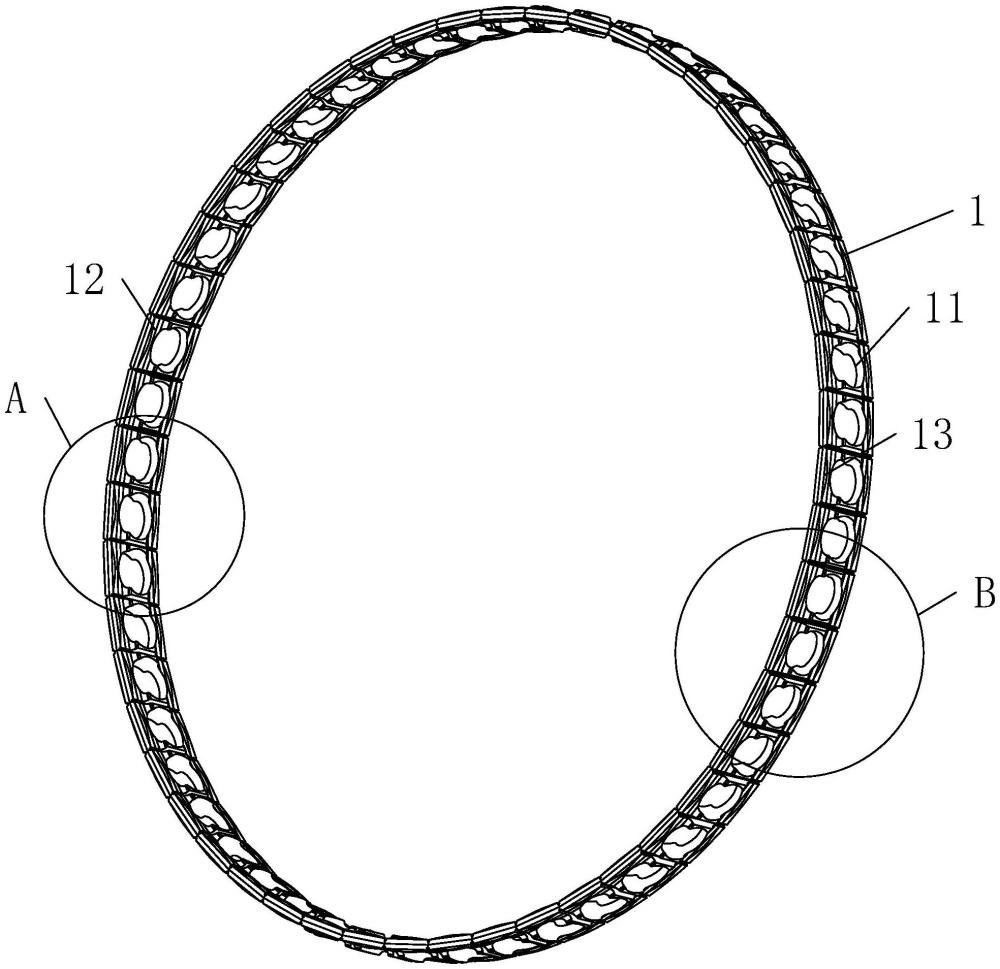

3、一種注塑軸承保持架，包括保持架主體，且主體設有多個兜孔，主體包括多個裝載體，兜孔設于裝載體的中心，裝載體包括朝向軸承內環的第一滾動面和朝向軸承外環的第二滾動面，第一滾動面設有朝向軸承內環的第一凸出部，第二滾動面設有朝向軸承外環的第二凸出部。

4、在一種注塑軸承保持架優選的實現方式中，第一滾動面的側壁至少部分朝向內環延伸形成第一凸出部，第二滾動面的側壁至少部分朝向外環延伸形成第二凸出部，且第一凸出部與第二凸出部對稱設置。

5、在一種注塑軸承保持架優選的實現方式中，兜孔的側壁分別朝向內環與外環延伸設有抵接段，且抵接段的延伸端部分別與第一凸出部和第二凸出部齊平。

6、在一種注塑軸承保持架優選的實現方式中，兜孔的側壁呈弧形。

7、在一種注塑軸承保持架優選的實現方式中，沿抵接段的端部向兜孔的頂端和底端延伸設有縮頸段，縮頸段的內徑小于抵接段的內徑。

8、在一種注塑軸承保持架優選的實現方式中，第一滾動面的底壁，和/或，頂壁至少部分朝向內環延伸形成第一凸出部，第二滾動面的底壁，和/或頂壁至少部分朝向外環延伸形成第二凸出部，且第一凸出部與第二凸出部對稱設置。

9、在一種注塑軸承保持架優選的實現方式中，第一凸出部和第二凸出部自中心至兩端寬度逐漸減小。

10、在一種注塑軸承保持架優選的實現方式中，相鄰裝載體之間設有凹槽。

11、在一種注塑軸承保持架優選的實現方式中，相鄰第一凸出部之間以及相鄰第二凸出部之間形成凹槽。

12、在一種注塑軸承保持架優選的實現方式中，保持架采用pet材料。

13、由于采用了上述技術方案，本申請所取得的有益效果為：

14、(1)設置第一凸出部和第二凸出部，增大第一滾動面和第二滾動面的面積，即提高裝載體的受力面積，提高保持架整體受力強度，從而提高對兜孔內滾動體的承載強度，提高保持架的整體穩定性，且第一凸出部和第二突出比分別朝向軸承內環和軸承外環，即保持架在不同方向上皆增加受力面積，有利于提高使用過程中保持架在第一滾動面和第二滾動面兩處的受力穩定性。

15、此外，第一凸出部和第二凸出部有不止一種形成形式，可以根據加工情況選擇不同種的加工位置形成第一凸出部和第二凸出部，或者在不同位置皆設置第一凸出部與第二凸出部，加強受力平衡效果。

16、(2)通過對第一滾動面的側壁和第二滾動面的側壁進行加工變形，使其分別形成第一凸出部和第二凸出部，加強裝載體的側壁寬度，一方面提高對滾動體的承載穩定效果，另一方面提高各裝載體的連接穩定性，避免其側壁過窄出現受力不穩而導致裝載體在承載滾動體的同時無法實現穩定連接，從而提高保持架的整體穩定性。

17、(3)抵接段與兜孔內的滾動體接觸，提高兜孔對滾動體的包裹效果，避免滾動體掉落。其延伸端部與第一凸出部和第二凸出部齊平，有利于保證保持架整體的受力平衡和穩定效果。

18、(4)設置弧形的兜孔側壁，以使兜孔側壁更好地貼合滾動體表面，實現對滾動體的夾持限位。

19、(5)通過設置縮頸段，使得兜孔在縮頸段直徑減小，提高兜孔對位于其內部的滾動體的夾持效果。通過改變兜孔直徑的方式形成縮頸段，其加工和裝配方式簡單，且能夠根據實際滾動體尺寸對縮頸段進行加工調整，能夠適應多種工況下不同尺寸滾動體。

20、(6)通過在第一滾動面和第二滾動面形成對稱的第一凸出部和第二凸出部，提高第一滾動面和第二滾動面的受力面積，加強裝載體對滾動體的承載穩定性，同時也提高保持架的整體穩定性。

21、(7)設置第一凸出部和第二凸出部在中心位置處寬度較大，由于兜孔位于裝載體中心，即第一凸出部和第二凸出部的投影與兜孔的投影重合的部分寬度較大，進一步提高保持架對位于其內部的滾動體的承載力，提高保持架整體穩定性。

22、(8)設置凹槽減輕保持架整體重量，減少耗材，同時又能保證各裝載體之間的連接。此外，當保持架采用柔性材料時，可以根據實際使用需求，在凹槽處進行切割，以得到合適的裝載體數目，使保持架適應多種工況需求。

技術特征：

1.一種注塑軸承保持架，包括保持架主體，且所述主體設有多個兜孔，其特征在于，所述主體包括多個裝載體，所述兜孔設于所述裝載體的中心，所述裝載體包括朝向軸承內環的第一滾動面和朝向軸承外環的第二滾動面，所述第一滾動面設有朝向所述軸承內環的第一凸出部，所述第二滾動面設有朝向所述軸承外環的第二凸出部。

2.根據權利要求1所述的一種注塑軸承保持架，其特征在于，所述第一滾動面的側壁至少部分朝向所述內環延伸形成所述第一凸出部，所述第二滾動面的側壁至少部分朝向所述外環延伸形成所述第二凸出部，且所述第一凸出部與所述第二凸出部對稱設置。

3.根據權利要求2所述的一種注塑軸承保持架，其特征在于，所述兜孔的側壁分別朝向所述內環與所述外環延伸設有抵接段，且所述抵接段的延伸端部分別與所述第一凸出部和所述第二凸出部齊平。

4.根據權利要求3所述的一種注塑軸承保持架，其特征在于，所述兜孔的側壁呈弧形。

5.根據權利要求3所述的一種注塑軸承保持架，其特征在于，沿所述抵接段的端部向所述兜孔的頂端和底端延伸設有縮頸段，所述縮頸段的內徑小于所述抵接段的內徑。

6.根據權利要求1所述的一種注塑軸承保持架，其特征在于，所述第一滾動面的底壁，和/或，頂壁至少部分朝向所述內環延伸形成所述第一凸出部，所述第二滾動面的底壁，和/或頂壁至少部分朝向所述外環延伸形成所述第二凸出部，且所述第一凸出部與所述第二凸出部對稱設置。

7.根據權利要求6所述的一種注塑軸承保持架，其特征在于，所述第一凸出部和所述第二凸出部自中心至兩端寬度逐漸減小。

8.根據權利要求1所述的一種注塑軸承保持架，其特征在于，相鄰所述裝載體之間設有凹槽。

9.根據權利要求8所述的一種注塑軸承保持架，其特征在于，相鄰所述第一凸出部之間以及相鄰所述第二凸出部之間形成所述凹槽。

10.根據權利要求1所述的一種注塑軸承保持架，其特征在于，所述保持架采用pet材料。

技術總結
本申請公開了一種注塑軸承保持架，包括保持架主體，且主體設有多個兜孔，主體包括多個裝載體，兜孔設于裝載體的中心，裝載體包括朝向軸承內環的第一滾動面和朝向軸承外環的第二滾動面，第一滾動面設有朝向軸承內環的第一凸出部，第二滾動面設有朝向軸承外環的第二凸出部。設置第一凸出部和第二凸出部，增大第一滾動面和第二滾動面的面積，即提高裝載體的受力面積，提高保持架整體受力強度，從而提高對兜孔內滾動體的承載強度，提高保持架的整體穩定性，且第一凸出部和第二突出比分別朝向軸承內環和軸承外環，即保持架在不同方向上皆增加受力面積，有利于提高使用過程中保持架在第一滾動面和第二滾動面兩處的受力穩定性。

技術研發人員：鄭廣會,趙培振,鄭金澤,鄭金宇
受保護的技術使用者：山東金帝精密機械科技股份有限公司
技術研發日：20240722
技術公布日：2025/4/28
