本發明屬于工程元件，具體涉及傳動裝置，尤其涉及變頻電機用齒輪箱及其工作方法。

背景技術：

1、齒輪箱主要作用是改變傳動方向、調節轉速和扭矩。它能將輸入軸的動力按需求傳遞到輸出軸，實現加速或減速，還能使輸出軸的旋轉方向與輸入軸不同，確保動力系統高效、穩定運行。齒輪箱內至少包括兩組傳動齒盤組，其中一組傳動齒盤組與輸入軸固定，另一組與輸出軸固定，且兩組傳動齒盤組互相嚙合。

2、在相關技術中，齒輪箱的裝配過程中，傳動齒盤套設在輸入軸外壁，輸入軸外壁設置一銷柱，傳動齒盤上開設與銷柱適配的凹槽來實現固定。但是由于該傳動齒盤需要與另一組傳動齒盤組互相嚙合，而且還要保證該傳動齒盤上的凹槽與銷柱完成插接。因此，在該傳動齒盤與另一組傳動齒盤組互相嚙合后，需要檢測銷柱是否插入凹槽內。

3、傳統的裝配方法多為敲擊該傳動齒盤，觀察其是否能夠繼續向下移動；由于傳動齒盤與齒輪箱外壁的間距較小，導致無法肉眼直接觀察到銷柱是否插入凹槽內。

4、因此，如何解決傳統的傳動齒盤與輸入軸裝配穩定性不佳的技術問題是本領域亟需解決的技術問題。

5、需要說明的是，本背景技術部分中公開的以上信息僅用于理解本申請構思的背景技術，因此，并不認為上述描述構成現有技術的信息。

技術實現思路

1、本公開實施例至少提供一種變頻電機用齒輪箱及其工作方法。

2、第一方面，本公開實施例提供了一種變頻電機用齒輪箱，包括：

3、輸入軸，其上轉動設置有一限位銷；

4、傳動齒盤，其套設在輸入軸外壁，且開設有與限位銷相適配的限位槽；

5、兩夾緊件，兩所述夾緊件分別設置在限位槽的兩側，且兩夾緊件之間的間距小于限位銷的直徑；

6、其中，若限位銷未插入限位槽內，傳動齒盤適于相對輸入軸軸向移動；

7、若限位銷插入限位槽內，兩夾緊件被限位銷擠壓形變，所述夾緊件適于限位所述限位銷，以防止傳動齒盤相對輸入軸軸向移動。

8、在一種可選的實施方式中，所述限位槽呈半圓形，且限位槽的內徑大于所述限位銷的直徑；

9、其中，限位銷與限位槽內頂壁抵接后，輸入軸驅動傳動齒盤轉動時，限位銷適于相對限位槽轉動。

10、在一種可選的實施方式中，所述夾緊件呈圓弧狀，其下端設置在限位槽內壁，上端貫穿所述限位槽；

11、其中，傳動齒盤套沿輸入軸向下移動，至限位銷與限位槽的內頂壁抵接；

12、兩所述夾緊件適于從兩側夾緊限位所述限位銷，以防止限位銷自限位槽內脫離。

13、在一種可選的實施方式中，所述限位槽的兩側內壁分別開設有一儲油槽，一個儲油槽對應一個夾緊件；

14、其中，夾緊件被限位銷擠壓形變時適于插入所述儲油槽內，以使儲油槽內的油脂流向限位銷外壁。

15、在一種可選的實施方式中，所述夾緊件外壁沿長度方向設置有若干長條口，所述長條口與所述限位銷的軸線之間呈傾斜夾角；

16、其中，限位銷相對夾緊件轉動時，所述長條口適于刮除限位銷外壁多余的油脂。

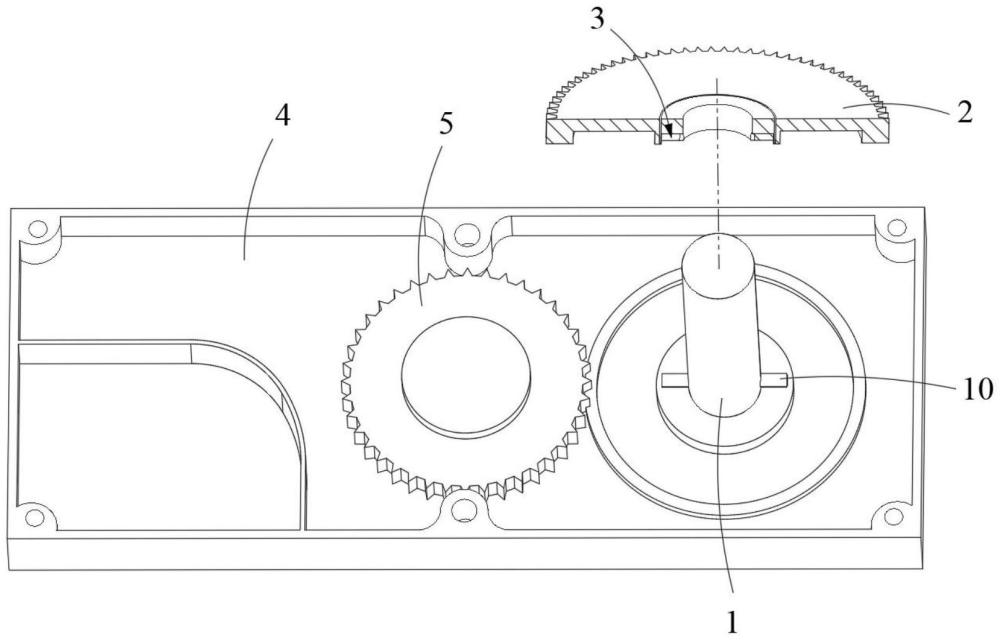

17、在一種可選的實施方式中，所述輸入軸貫穿齒輪箱外殼，所述外殼內轉動設置有一聯動齒盤，所述聯動齒盤與所述傳動齒盤互相嚙合。

18、在一種可選的實施方式中，外殼，其內轉動設置有一聯動齒盤，所述聯動齒盤套定在輸出軸外壁；

19、輸入軸，其貫穿外殼，且輸入軸上轉動設置有一限位銷；

20、傳動齒盤，其套設在輸入軸外壁，且開設有與限位銷相適配的限位槽；

21、兩夾緊件，兩所述夾緊件分別設置在限位槽的兩側，且兩夾緊件之間的間距小于限位銷的直徑；

22、所述夾緊件呈圓弧狀，其下端設置在限位槽內壁，上端貫穿所述限位槽；

23、其中，若限位銷插入限位槽內，兩夾緊件被限位銷擠壓形變，所述夾緊件適于限位所述限位銷，以防止傳動齒盤相對輸入軸軸向移動。

24、在一種可選的實施方式中，所述限位槽呈半圓形，且限位槽的內徑大于所述限位銷的直徑；

25、其中，限位銷與限位槽內頂壁抵接后，輸入軸驅動傳動齒盤轉動時，限位銷適于相對限位槽轉動。

26、在一種可選的實施方式中，所述限位槽的兩側內壁分別開設有一儲油槽，一個儲油槽對應一個夾緊件；

27、其中，夾緊件被限位銷擠壓形變時適于插入所述儲油槽內，以使儲油槽內的油脂流向限位銷外壁。

28、在一種可選的實施方式中，所述夾緊件外壁沿長度方向設置有若干長條口，所述長條口與所述限位銷的軸線之間呈傾斜夾角；

29、其中，限位銷相對夾緊件轉動時，所述長條口適于刮除限位銷外壁多余的油脂。

30、第二方面，本公開實施例還提供一種齒輪箱的工作方法，所述工作方法包括：

31、裝配齒輪箱時，將傳動齒盤套設在輸入軸外壁，以使限位槽對準限位銷；

32、若限位銷未插入限位槽內，傳動齒盤適于相對輸入軸軸向移動，此時，向上拉動傳動齒盤時，其適于相對輸入軸向上移動；

33、若限位銷插入限位槽內，兩夾緊件被限位銷擠壓形變，所述夾緊件適于限位所述限位銷，以防止傳動齒盤相對輸入軸軸向移動。

34、本發明的有益效果是，本發明的一種變頻電機用齒輪箱及其工作方法，通過夾緊件與限位銷的互相配合，在限位銷插入限位槽內后，夾緊件適于限位限位銷，防止其自限位槽內脫離；通過拉動傳動齒盤，根據其是否能夠相對輸入軸向上移動來判斷限位銷是否插入限位槽內，提高了裝配后的檢測效率。

35、本發明的其他特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點在說明書、權利要求書以及附圖中所特別指出的結構來實現和獲得。

36、為使本發明的上述目的、特征和優點能更明顯易懂，本文特舉較佳實施例，并配合所附附圖，作詳細說明如下。

技術特征：

1.一種變頻電機用齒輪箱，其特征在于，包括：

2.如權利要求1所述的變頻電機用齒輪箱，其特征在于，

3.如權利要求2所述的變頻電機用齒輪箱，其特征在于，

4.如權利要求3所述的變頻電機用齒輪箱，其特征在于，

5.如權利要求1所述的變頻電機用齒輪箱，其特征在于，

6.一種變頻電機用齒輪箱，其特征在于，包括：

7.如權利要求6所述的變頻電機用齒輪箱，其特征在于，

8.如權利要求7所述的變頻電機用齒輪箱，其特征在于，

9.如權利要求8所述的變頻電機用齒輪箱，其特征在于，

10.一種齒輪箱的工作方法，其特征在于，采用如權利要求1-9任一項所述的變頻電機用齒輪箱，所述工作方法包括：

技術總結
本發明屬于工程元件技術領域，尤其涉及變頻電機用齒輪箱及其工作方法；本發明提供了一種變頻電機用齒輪箱，包括：輸入軸，其上轉動設置有一限位銷；傳動齒盤，其套設在輸入軸外壁，且開設有與限位銷相適配的限位槽；兩夾緊件，兩所述夾緊件分別設置在限位槽的兩側，且兩夾緊件之間的間距小于限位銷的直徑；其中，若限位銷未插入限位槽內，傳動齒盤適于相對輸入軸軸向移動；若限位銷插入限位槽內，兩夾緊件被限位銷擠壓形變，所述夾緊件適于限位所述限位銷，以防止傳動齒盤相對輸入軸軸向移動；通過夾緊件與限位銷的配合，能夠便于檢測限位銷是否與傳動齒盤插接固定，提高了工作效率。

技術研發人員：吳志堅,謝桂林,錢聽國
受保護的技術使用者：常州姆馳機電有限公司
技術研發日：
技術公布日：2025/4/28
