本發明涉及一種新型接駁器。

背景技術：

1、目前，家禽養殖大致分為散養與圈養兩種，散養由于其占地面積大、成熟時間長不利于家禽的批量生產，圈養因其產量大、便于管理等優點受到廣大養殖者的歡迎，而無論散養還是圈養均要為家禽提供飲水設施，而現有的家禽飲水設施較為普通，多為盆、槽等，人工向飲水設施中加水不僅增加了操作人員的勞動強度，還降低了工作效率。

2、因此有必要針對上述問題，在通過籠養禽畜時，需要通過自動化供水系統給籠中的動物供水，現有的自動化供水系統，其由供水機輸出一定壓力的飲用水并通過管道輸送到各籠中，各籠中的動物通過管道上設置的水嘴自行飲用，但管道與喂水盤之間的駁接通常是采用三通頭進行駁接，這就導致管道與管道、管道與喂水盤之間的接駁困難性，也容易引發漏水、出水不方便的問題。

技術實現思路

1、針對現有技術中的不足，本發明的目的是提供一種能穩定供應飲水的新型接駁器。

2、本發明解決其技術問題所采用的技術方案是：

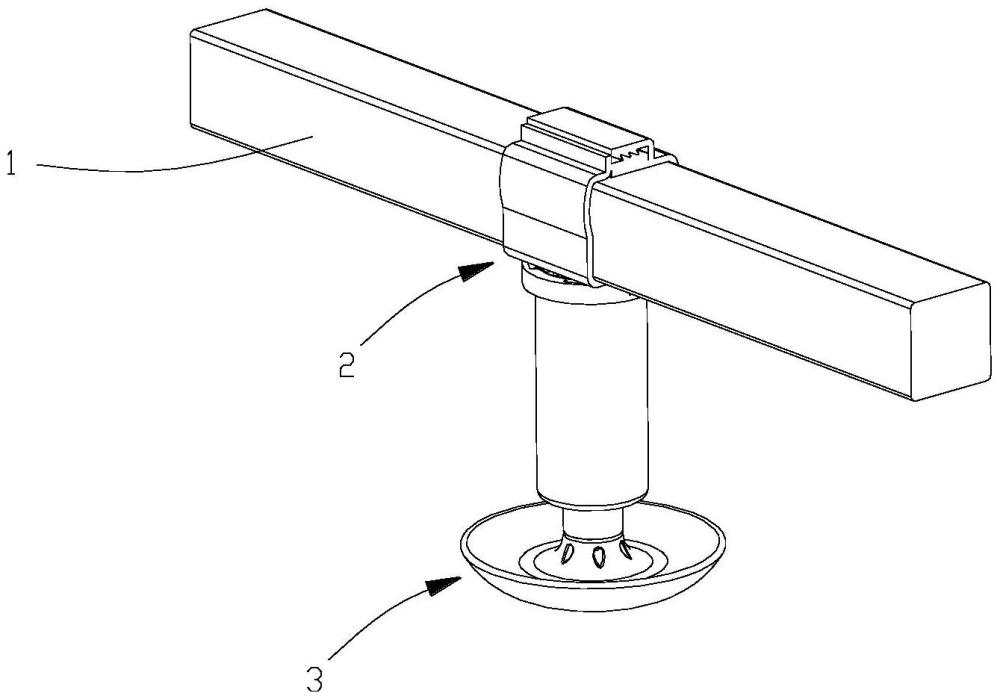

3、一種新型接駁器，包括送水管體，扣裝在送水管體上的、且與送水管體連通的接駁機構，以及與接駁機構對接安裝的飲水盤，接駁機構包括中空設置的、且下端開設有內螺紋的接駁管，一體成型在接駁管上端的、且包覆扣裝送水管體的抱箍，以及旋入接駁管下端的壓力出水閥。

4、優選的，接駁管的上端兩側一體成型有連接耳。

5、優選的，抱箍與接駁管一體成型的部位設置有插接頭，插接頭與接駁管連通，插接頭的邊緣部位開設有環形槽，環形槽內嵌裝有密封圈。

6、優選的，抱箍的為柔性抱箍，兩端分別一體成型有帶內齒的母扣和帶外齒的子扣。

7、優選的，壓力出水閥包括壓力出水閥本體，設置在壓力出水閥本體上端的外螺紋，設置在壓力出水閥本體底部的出水管。

8、優選的，送水管體的底部開設有接駁口。

9、優選的，飲水盤包括與接駁管進行對接固定的導水筒體，一體成型在導水筒體下端的盤體。

10、進一步的，導水筒體的上端設置有旋轉卡扣。

11、進一步的，盤體與導水筒體的連接段開設有若干個環形分布的出水孔。

12、本發明的有益效果為：采用密封圈和環形槽的設計，有效防止水流外漏，保證了水源的穩定供應，減少了漏水問題，柔性抱箍與帶內外齒的母扣和子扣相結合，能夠牢固地將抱箍固定在送水管體上，確保設備在運行過程中穩定，避免因松動而導致漏水或失效，而接駁機構和飲水盤通過旋轉卡扣和連接耳的設計，使得安裝和拆卸更加簡便，便于維護和更換，最后，壓力出水閥在達到設定壓力后自動開啟，精準控制水流輸出，確保水壓穩定，避免水流過大或過小，有效適應不同水壓環境，提供更穩定的飲水供應。

技術特征：

1.一種新型接駁器，包括送水管體，扣裝在送水管體上的、且與送水管體連通的接駁機構，以及與接駁機構對接安裝的飲水盤，其特征在于，接駁機構包括中空設置的、且下端開設有內螺紋的接駁管，一體成型在接駁管上端的、且包覆扣裝送水管體的抱箍，以及旋入接駁管下端的壓力出水閥。

2.根據權利要求1所述的新型接駁器，其特征在于，接駁管的上端兩側一體成型有連接耳。

3.權利要求1所述的新型接駁器，其特征在于，抱箍與接駁管一體成型的部位設置有插接頭，插接頭與接駁管連通，插接頭的邊緣部位開設有環形槽，環形槽內嵌裝有密封圈。

4.權利要求1所述的新型接駁器，其特征在于，抱箍的為柔性抱箍，兩端分別一體成型有帶內齒的母扣和帶外齒的子扣。

5.權利要求1所述的新型接駁器，其特征在于，壓力出水閥包括壓力出水閥本體，設置在壓力出水閥本體上端的外螺紋，設置在壓力出水閥本體底部的出水管。

6.權利要求1所述的新型接駁器，其特征在于，送水管體的底部開設有接駁口。

7.權利要求1所述的新型接駁器，其特征在于，飲水盤包括與接駁管進行對接固定的導水筒體，一體成型在導水筒體下端的盤體。

8.權利要求7所述的新型接駁器，其特征在于，導水筒體的上端設置有旋轉卡扣。

9.權利要求7所述的新型接駁器，其特征在于，盤體與導水筒體的連接段開設有若干個環形分布的出水孔。

技術總結
本發明公開了一種新型接駁器，包括送水管體、接駁機構和飲水盤，接駁機構包括接駁管，一體成型在接駁管上端的抱箍，以及旋入接駁管下端的壓力出水閥；采用密封圈和環形槽的設計，有效防止水流外漏，保證了水源的穩定供應，減少了漏水問題，柔性抱箍與帶內外齒的母扣和子扣相結合，能夠牢固地將抱箍固定在送水管體上，確保設備在運行過程中穩定，避免因松動而導致漏水或失效，而接駁機構和飲水盤通過旋轉卡扣和連接耳的設計，使得安裝和拆卸更加簡便，便于維護和更換，最后，壓力出水閥在達到設定壓力后自動開啟，精準控制水流輸出，確保水壓穩定，避免水流過大或過小，有效適應不同水壓環境，提供更穩定的飲水供應。

技術研發人員：楊猛,李鵬飛,趙世聰,梁乃權,楊富治,冼湛源,盤偉慶,盤權杰,石宇紅,邱蕾,黃俊濤
受保護的技術使用者：深圳市鴻昇智能科技有限公司
技術研發日：
技術公布日：2025/4/28
