本實用新型涉及供液領域，特別是一種供液集管。

背景技術：

隨著科技實踐的累積以及對較快節奏市場的需求，制冷的設備研發的多種多樣，但是多種制冷的設備均存在同樣的問題，例如組裝時連接管過于復雜，工人費時費力，極為不便，需要一種容易組裝，容易更換，并且可批量生產的連接管。

技術實現要素：

本實用新型的目的是為了解決上述問題，設計了一種供液集管。

實現上述目的本實用新型的技術方案為，一種供液集管，包括中空圓柱體，所述中空圓柱體側表面從左向右依次加工有五個圓形通孔，所述中空圓柱體一端圓周面上固定安裝有半球體形風頭，所述五個圓形通孔內均固定安裝有中空圓柱體A，所述中空圓柱體A一端固定安裝有半球體形風帽，所述中空圓柱體A另一端固定連接有可與其相連通的中空彎頭，所述中空圓柱體A側表面等長度加工有圓形通孔A，所述圓形通孔A內均固定插裝有中空圓柱體B。

所述中空彎頭的彎角處的角度為180°。

所述五個圓形通孔的距離為依次670mm-1340mm-1340mm-1340mm-1340mm-200mm。

所述圓形通孔的直徑為28mm。

所述圓形通孔A的直徑為19mm。

所述中空圓柱體A的直徑為28mm且厚度為15mm。

利用本實用新型的技術方案制作的供液集管，一種容易組裝，容易更換，并且可批量生產的連接管。

附圖說明

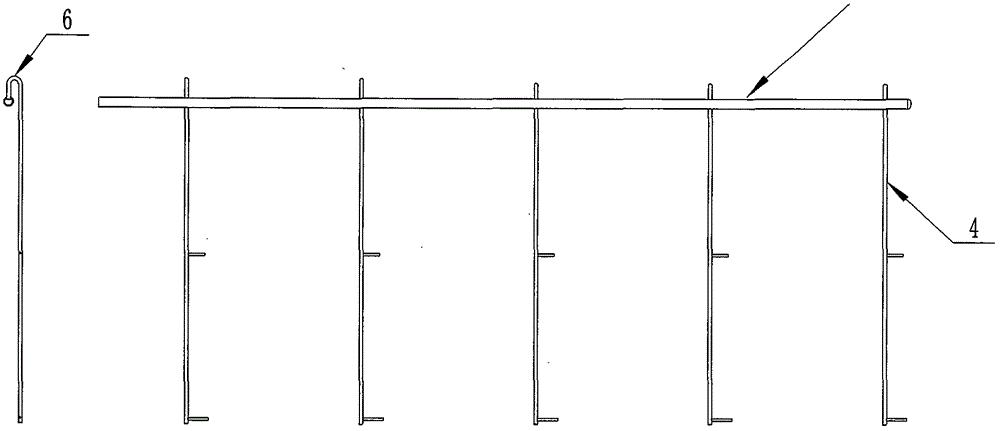

圖1是本實用新型所述供液集管的結構示意圖；

圖2是本實用新型所述供液集管的組裝結構示意圖；

圖3是本實用新型所述供液集管的部分放大圖；

圖4是本實用新型所述供液集管的部分放大圖；

圖5是本實用新型所述供液集管的部分放大圖；

圖6是本實用新型所述供液集管的部分放大圖；

圖中，1、中空圓柱體；2、圓形通孔；3、半球體形風頭；4、中空圓柱體A；5、半球體形風帽；6、中空彎頭；7、圓形通孔A；8、中空圓柱體B。

具體實施方式

下面結合附圖對本實用新型進行具體描述，如圖1-6所示，一種供液集管，包括中空圓柱體(1)，所述中空圓柱體(1)側表面從左向右依次加工有五個圓形通孔(2)，所述中空圓柱體(1)一端圓周面上固定安裝有半球體形風頭(3)，所述五個圓形通孔(2)內均固定安裝有中空圓柱體A(4)，所述中空圓柱體A(4)一端固定安裝有半球體形風帽(5)，所述中空圓柱體A(4)另一端固定連接有可與其相連通的中空彎頭(6)，所述中空圓柱體A(4)側表面等長度加工有圓形通孔A(7)，所述圓形通孔A(7)內均固定插裝有中空圓柱體B(8)；所述中空彎頭(6)的彎角處的角度為180°；所述五個圓形通孔(2)的距離依次670mm-1340mm-1340mm-1340mm-1340mm；所述圓形通孔(2)的直徑為28mm；所述圓形通孔A(7)的直徑為19mm；所述中空圓柱體A(4)的直徑為28mm且厚度為15mm。

本實施方案的特點為，中空圓柱體側表面從左向右依次加工有五個圓形通孔，中空圓柱體一端圓周面上固定安裝有半球體形風頭，五個圓形通孔內均固定安裝有中空圓柱體A，中空圓柱體A一端固定安裝有半球體形風帽，中空圓柱體A另一端固定連接有可與其相連通的中空彎頭，中空圓柱體A側表面等長度加工有圓形通孔A，圓形通孔A內 均固定插裝有中空圓柱體B，一種容易組裝，容易更換，并且可批量生產的連接管。

在本實施方案中，把五個中空圓柱體A放到圓形通孔中，然后中空圓柱體A側表面的圓形通孔A內再插裝中空圓柱體B，液體在中空圓柱體內流動，風帽起到排散熱氣的作用，起到組裝簡單的效果。

上述技術方案僅體現了本實用新型技術方案的優選技術方案，本技術領域的技術人員對其中某些部分所可能做出的一些變動均體現了本實用新型的原理，屬于本實用新型的保護范圍之內。
