本發明總體上涉及多回路保護閥組件和包括該多回路保護閥組件的空氣處理單元，多回路保護閥組件用于加壓空氣系統，特別是商用車輛的空氣處理單元的氣動供應系統。

背景技術：

1、商用車輛中的電動氣動系統通常包括：壓縮機；用于對由壓縮機輸送的壓縮空氣提供干燥和過濾的空氣處理單元；用于將干燥和過濾的壓縮空氣分配到消耗回路、同時將這些消耗回路彼此分離的多回路保護閥組件。因此，消耗回路特別地包括氣動制動回路、空氣懸架系統等?？諝馓幚韱卧ǔ０ㄌ畛溆兄T如顆粒的吸濕材料的一個或更多個干燥劑空氣干燥器筒。壓縮空氣在干燥模式下被干燥或去濕，并且干燥的壓縮空氣然后被供應到多回路保護閥組件，該多回路保護閥組件將干燥的壓縮空氣分配到后續消耗回路?？諝飧稍锲骱幸材軌蛞栽偕Ｊ皆偕騼艋谠撛偕Ｊ街校諝庖韵喾捶较蛄鬟^空氣干燥器盒到達通氣出口。

2、多回路保護閥組件通常包括若干空氣回路，壓縮空氣被分配在這些空氣回路中，其中壓縮空氣經由空氣入口被接收并且然后被供應到若干主出口，每一個主出口聯接到某個消耗回路。壓縮空氣經由若干主供應管線分配，每一個主供應管線流動連接或能夠流動連接到空氣入口，并且每一個主供應管線流動連接或能夠流動連接到至少一個主出口。此外，主溢流閥或止回閥位于每一個主供應管線中，用于保護流動連接或能夠流動連接到包含該主溢流閥的相應主供應管線的主出口。因此，在一個消耗回路中的壓力損失的情況下，主溢流閥防止空氣從所有消耗回路逸出。由此，只要空氣入口中的空氣壓力低于打開壓力，主溢流閥或止回閥就處于它的關閉位置。優選地，一旦空氣入口中的壓縮空氣的空氣壓力超過打開壓力，就設定相應主溢流閥或止回閥的通過位置。在一個消耗回路中的壓力損失的情況下，自動設定關閉位置。

3、此外，空氣入口、主出口、主供應管線和主溢流閥附接到或集成到多回路保護閥組件的主殼體中。為了使多回路保護閥組件延伸有另外的受保護端口或出口，可以提供延伸部，該延伸部具有：用于接收壓縮空氣的延伸入口；用于將接收到的壓縮空氣排出到聯接到相應延伸出口的消耗回路的至少一個延伸出口；流動連接或能夠流動連接到所述延伸入口和所述至少一個延伸出口的延伸管線；以及延伸溢流閥，該延伸溢流閥位于延伸管線中，用于保護流動連接或能夠流動連接到包含延伸溢流閥的延伸管線的所述至少一個延伸出口。

4、這些延伸元件中的每一個附接或集成到延伸殼體中，其中延伸殼體可拆卸地固定到主殼體，使得延伸入口流動連接到主殼體中的輔助出口，其中輔助出口流動連接或能夠流動連接到主殼體中的所述空氣入口。由此，延伸部或延伸殼體經由每一個均穿透延伸殼體和主殼體的螺釘直接擰到主殼體。這些殼體彼此定位成使得延伸入口與輔助出口同軸地重疊，從而確保流動連接。

5、已經具有若干受保護回路和端口的這種多回路保護閥組件或空氣處理單元是非常緊湊的裝置，其具有導致主殼體的特定構造的特定或預定設計。因此，延伸該裝置用于提供由另外的延伸溢流閥保護的另外的延伸端口或延伸出口并不總是可能的，因為尺寸或設計以某種方式受到限制。

6、因此，本發明的目的是提供一種多回路保護閥組件和一種空氣處理單元，其允許以容易、靈活和舒適的方式進行功能延伸。

技術實現思路

1、該目的通過根據獨立權利要求的多回路保護閥組件和空氣處理單元來實現。從屬權利要求描述了本發明的優選實施例。

2、根據本發明，所述多回路保護閥組件的特征在于，所述延伸殼體通過中空螺釘或空心螺栓可拆卸地固定到所述主殼體，所述中空螺釘或空心螺栓在它的軸的內部具有腔，其中所述中空螺釘穿過所述延伸殼體并直接擰入所述輔助出口中，使得所述延伸殼體被夾緊到所述主殼體；并且使得在延伸溢流閥處于其打開狀態或通過位置的情況下，通過所述輔助出口排出的壓縮空氣能夠通過所述中空螺釘的內部的所述腔被傳導到所述延伸溢流閥和所述至少一個延伸出口。一旦延伸入口或腔中的壓縮空氣的空氣壓力超過打開壓力，優選地設定通過位置。

3、因此，通過添加具有至少一個、優選地至少兩個或更多個受保護的延伸端口或延伸出口的延伸部，可以容易地擴展多回路保護閥組件或空氣處理單元，其中用于將延伸部或延伸殼體固定到主殼體的固定裝置(即，中空螺釘)同時提供空氣通道或腔，用于在壓縮空氣到達相應的延伸出口之前有意地將壓縮空氣引導到附加的延伸溢流閥。因此，中空螺釘有利地實現雙重功能，即延伸部的固定以及在主殼體和延伸殼體之間的界面處確實地輸送壓縮空氣。此外，自動確保延伸入口和輔助出口的同軸定位或重疊。因此，提供了節省空間和功能的確實擴展，其中不一定由主殼體內的溢流閥保護的輔助出口通過提供至少一個、優選地至少兩個附加受保護端口來延伸功能。

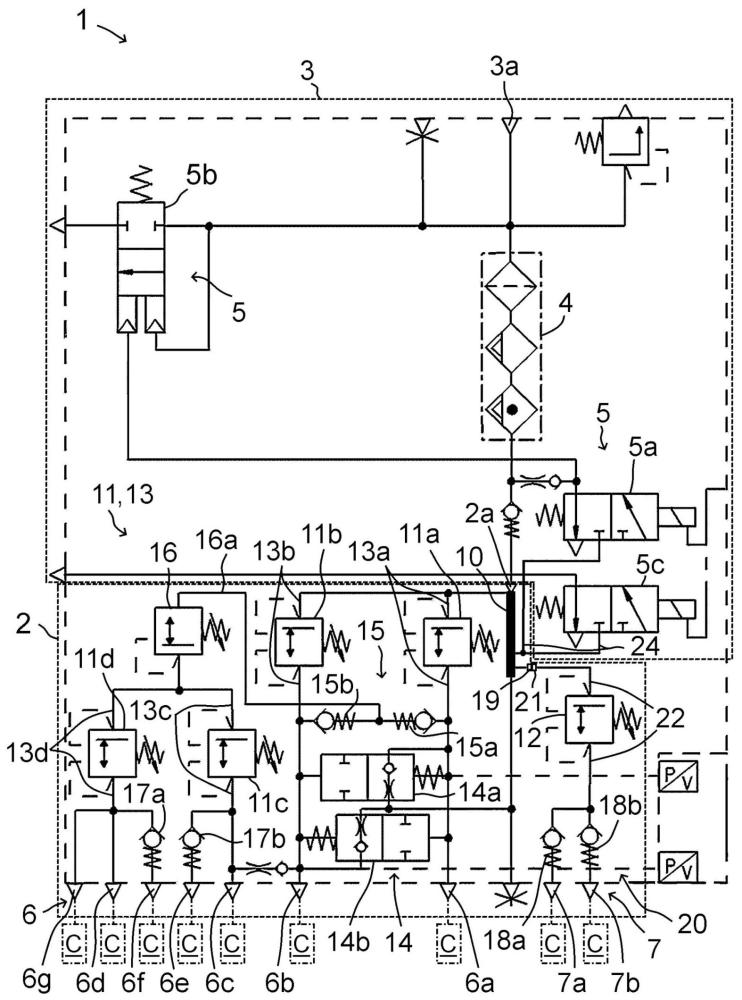

4、本發明還涉及一種空氣處理單元，其包括要求保護的多回路保護閥組件和空氣供應單元，該空氣供應單元具有用于連接壓縮機（提供壓縮空氣）的壓縮機端口、用于干燥和過濾接收到的壓縮空氣的空氣干燥器筒、用于對空氣供應單元的操作階段(再生、干燥等)進行設定的操作閥(再生閥、凈化閥、壓縮機閥)，其中空氣供應單元連接到多回路保護閥組件的空氣入口。此外，空氣供應單元至少部分地附接到或集成到主殼體中以提供緊湊單元。

5、根據一個優選實施例，所述延伸殼體包括具有內室的聯接部，所述聯接部在第一終端處具有第一開口，所述第一終端形成所述延伸入口，其中，所述中空螺釘延伸穿過所述內室，并且所述中空螺釘的端區域從所述內室的所述第一開口突出，其中，所述端區域包括外螺紋，所述外螺紋擰入所述輔助出口中，用于經由所述中空螺釘將所述延伸殼體夾緊到所述主殼體。這提供了通過將中空螺釘插入延伸殼體并擰緊螺釘來將延伸殼體聯接到主殼體的容易方式。

6、優選地，所述中空螺釘的帶螺紋的所述端區域包括軸向開口，所述軸向開口過渡到所述腔中，用于從所述輔助出口接收壓縮空氣。因此，提供了一種將壓縮空氣從輔助出口引導到中空螺釘的腔中的容易方式。

7、根據一個優選實施例，所述聯接部的所述內室包括在與所述第一終端相反的第二終端處的第二開口，其中，所述中空螺釘從所述第二開口突出，其中，所述中空螺釘的與帶螺紋的所述端區域相反定位的頭接觸所述聯接部的所述第二終端，用于經由所述中空螺釘將所述延伸殼體夾緊到所述主殼體。這提供了將延伸部或延伸殼體固定到主殼體的容易方式，因為一旦中空螺釘被擰緊，延伸殼體就自動地被夾緊在中空螺釘的頭和輔助出口之間。

8、根據另一實施例，所述中空螺釘的位于所述頭和帶螺紋的所述端區域之間的桿同軸地定位在所述聯接部的所述內室的內部(并且還與所述輔助出口同軸)，其中所述腔同軸地延伸穿過所述桿并穿過所述端區域，其中，在所述桿中設置至少一個徑向開口，所述至少一個徑向開口與在所述軸的內部的所述腔流動連接，其中所述腔由中間部分接頭軸向地界定到所述頭或與所述頭成一體。這允許通過端區域中的軸向開口從輔助出口接收的壓縮空氣被引導通過腔并隨后離開徑向開口。

9、特別地，所述延伸殼體還包括進給室，所述進給室優選地離開所述聯接部的所述內室垂直延伸，其中，所述桿中的所述至少一個徑向開口提供在所述桿的內部的所述腔與所述延伸殼體中的所述進給室之間的流動連接，特別地，因為所述至少一個徑向開口與所述進給室中的進給開口至少部分地重疊。因此，在腔中提供的壓縮空氣可以容易且確實地通過徑向開口被引導到進給室中，其中進給開口同時將內室與進給室連接，從而提供簡單的組裝。

10、此外，進給室可以由能夠移動的活塞界定，所述活塞是所述延伸溢流閥的一部分，使得所述進給室的內部的空氣壓力也作用在所述活塞上，其中所述活塞在所述延伸殼體中被引導并且與彈簧相互作用，所述彈簧以一定的彈簧力將活塞彈簧預加載抵靠閥座，特別地，使得：只要彈簧預加載的所述活塞接觸所述閥座，就防止到通向所述至少一個延伸出口的出口通道的流動連接，并且一旦所述進給室的內部的所述空氣壓力足夠高以抵抗彈簧力而從所述閥座提升彈簧預加載的所述活塞，就允許到所述出口通道的流動連接通向所述至少一個延伸出口。

11、這允許將延伸溢流閥容易地實施或集成到延伸殼體中，其中根據一個優選實施例，所述閥座圍繞一體地形成在所述延伸殼體中的所述出口通道的終端的周邊定位，使得只要所述活塞接觸所述終端的所述周邊，就防止在所述進給室與所述出口通道之間的流動連接。這是允許或切斷流動連接的簡單方式，其中進給室優選同軸地包圍所述出口通道，例如為圓筒形。由此，中空螺釘的腔、進給室和出口通道可以形成延伸部的延伸管線。

12、根據另一實施例，至少第一閥開口和優選至少第二閥開口被形成在所述出口通道中，用于將所述出口通道連接到所述至少一個延伸出口，優選連接到至少兩個延伸出口，從而允許延伸部的緊湊且簡單的構造。此外，至少第五止回閥定位在所述第一閥開口中，并且優選地第六止回閥定位在所述第二閥開口中，從而附加地緊固延伸出口。

13、根據另一實施例，所述延伸部另外通過銷緊固到所述主殼體，所述銷插入到所述延伸部的所述延伸殼體中和所述主殼體中，用于防止所述延伸殼體相對于所述主殼體傾斜和/或扭轉。因此，提供了附加的緊固裝置，其確保延伸部的持久功能(優選地沒有中斷)。

14、根據另一實施例，所述銷插入(例如，擰入、結合、夾)到所述延伸殼體中的緊固凹部中，并且用從所述緊固凹部伸出的部分穿過所述主殼體中的緊固開口。優選地，緊固凹部與延伸入口間隔開，并且緊固開口與輔助出口間隔開，使得可以有效地防止扭轉和/或傾斜。

15、根據另一實施例，在主殼體的空氣入口和主殼體中的輔助出口(或延伸部的延伸入口)之間沒有設置主溢流閥和延伸溢流閥。因此，延伸部可用于提供具有至少一個延伸出口優選地至少兩個(或甚至更多個)延伸出口的附加受保護回路。

16、根據另一實施例，所述多回路保護閥組件包括在至少四個主供應管線中的至少四個主溢流閥，并且其中所述主殼體是一件式的或多件式的，包括所述至少四個主溢流閥和所述至少四個主供應管線，其中所述主殼體優選地包括多達七個主出口。因此，延伸部允許從七個端口到至少八個、優選地九個端口的容易延伸，并且由此包括至少五個受保護回路。
