本新型涉及房建施工,具體涉及一種用于自保溫材料砌塊的切割清理裝置。
背景技術:
1、自保溫砌塊為立方體形塊狀結構,由于尺寸固定,在砌筑墻體時,需要對個別砌塊進行切割。切割通常采用常規的切割工具,由于砌塊內有保溫材料(例如泡沫層),切割時砌塊的混凝土碎屑飛濺,保溫材料也會飛濺并會隨風飄移,導致環境污染,而且還需要后續的清理工序,嚴重影響了施工效率。
2、現有的自保溫砌塊的切割工具大多追求使用的便利性,對于環保方面未進行考慮,比如申請號為cn202222582120.x的實用新型新型自保溫砌塊切割裝置,包括第一支撐機構、第二支撐機構和切割機構,所述第一支撐機構包括底座、支架和放置板,所述支架靠近第二支撐機構的一側開設有滑槽,放置板上設置有用于對自保溫砌塊固定的固定組件,所述固定組件包括開設在放置板上的凹槽、設置在凹槽內的導向桿、套設在導向桿上的支桿、以及設置在支桿上的抵接板,所述抵接板設置在凹槽上端,所述凹槽靠近抵接板的一側設置有彈簧,所述彈簧的另一端連接支桿。因此,有必要開發一種環保型的自保溫砌塊切割裝置。
技術實現思路
1、本新型提供了一種用于自保溫材料砌塊的切割清理裝置,該裝置可避免砌塊混凝土及保溫材料碎屑飛濺帶來的環境污染,切割過程中,可實現碎屑的收集,同時提高了施工效率,避免了后續對碎屑的清理工序。
2、為實現上述目的,本新型的技術方案是:

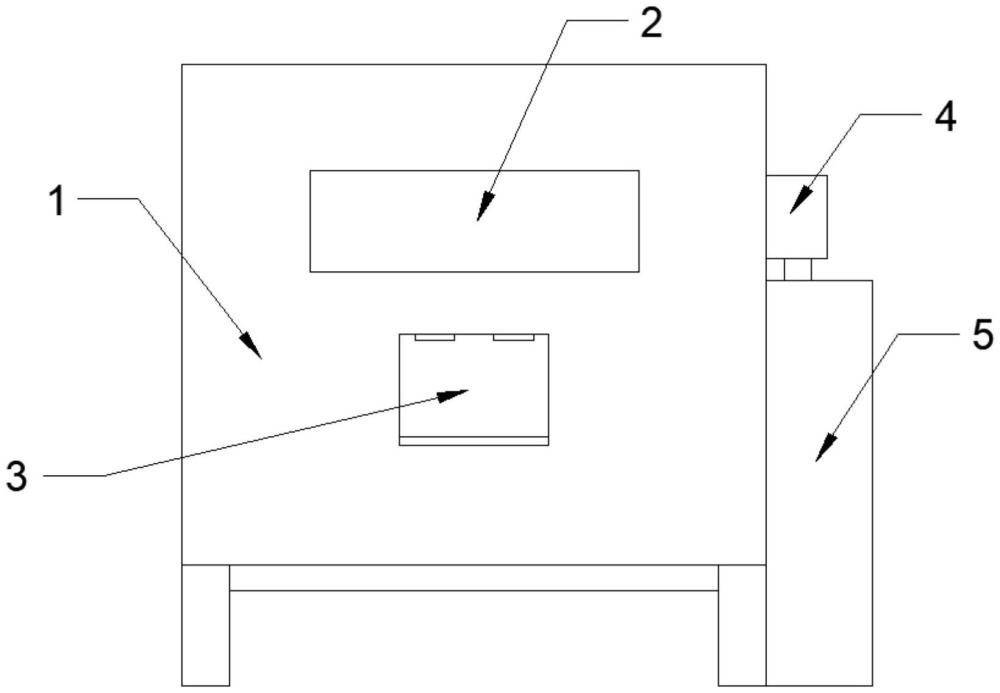

3、一種用于自保溫材料砌塊的切割清理裝置,包括立方體形殼體,所述的殼體底端為向后側下方傾斜的斜面板結構,殼體內的下部設有向后側下方傾斜的砌塊支架,砌塊支架頂端設有砌塊夾持機構,在殼體內的頂部設有直線驅動機構,所述的直線驅動機構連接有切割裝置,殼體的一側連接有抽塵風機,抽塵風機的出風端連接有布袋過濾器,殼體的后端設有排料門,殼體后端的地面上設有廢料收集容器,殼體的底端四角設有支撐腿,殼體前端設有進料門。
4、優選的,所述的砌塊支架包括左右相對設置的第一支架和第二支架,第一支架和第二支架的頂端共面于面a,第一支架和第二支架的外側端分別與殼體的側壁固定連接、內側端底部通過支柱與殼體底端上表面固定連接,所述的第一支架和第二支架的相對端之間構成縫隙。
5、優選的,所述的砌塊夾持機構包括固定設于第一支架和第二支架頂部的電動缸,2個電動缸對稱設置,電動缸的伸縮端固定連接有夾板,所述的夾板底端與第一支架或第二支架頂端沿左右方向滑動連接。
6、優選的,還包括相互電連接的控制器和電源模塊,2個夾板的內表面分別設有對射型光電傳感器的發射端和接收端,所述的對射型光電傳感器、電動缸分別通過導線與控制器電連接。
7、優選的,所述的夾板的前后端分別貫穿有沿左右方向設置的導向桿,所述的導向桿的外側端與殼體的側壁固定連接。
8、優選的,所述的直線驅動機構包括沿前后方向設于殼體內頂部的絲杠,所述的絲杠的兩端分別與殼體的前后壁轉動連接,在殼體后壁外表面的頂部固定設有驅動電機,所述的驅動電機的輸出軸與絲杠的后端固定連接,所述的絲杠上螺接有移動座,所述的驅動電機通過導線與控制器電連接。
9、優選的,所述的切割裝置包括相對設置的連接板,2個連接板的下部之間通過轉軸連接,轉軸的一端與其中1個連接板外表面預設的轉動電機的輸出軸固定連接,在轉軸上還固定連接有圓盤鋸片,圓盤鋸片的下端與縫隙配合使用,所述的轉動電機通過導線與控制器電連接。
10、優選的,所述的殼體內的頂部且位于移動座兩側分別沿前后方向設有直線導軌,所述的直線導軌的頂端與殼體頂壁內表面固定連接,所述的連接板頂端分別與其中1個直線導軌滑動連接,所述的移動座的左右端分別與對應的連接板固定連接。
11、優選的,所述的殼體遠離抽塵風機一側的側壁設有風窗,所述的風窗設有過濾網。
12、優選的,所述的進料門及排料門頂端分別與殼體前壁或后壁鉸接,底端外表面分別設有拉手;進料門的縱向中線與縫隙的縱向中線共面于面b,排料門與支架后端及殼體底部后端相對。
13、本新型一種用于自保溫材料砌塊的切割清理裝置具有如下有益效果:
14、本新型可避免砌塊混凝土及保溫材料碎屑飛濺帶來的環境污染,切割過程中,可實現碎屑的收集,同時提高了施工效率,避免了后續對碎屑的清理工序。
1.一種用于自保溫材料砌塊的切割清理裝置,其特征為:包括立方體形殼體,所述的殼體底端為向后側下方傾斜的斜面板結構,殼體內的下部設有向后側下方傾斜的砌塊支架,砌塊支架頂端設有砌塊夾持機構,在殼體內的頂部設有直線驅動機構,所述的直線驅動機構連接有切割裝置,殼體的一側連接有抽塵風機,抽塵風機的出風端連接有布袋過濾器,殼體的后端設有排料門,殼體后端的地面上設有廢料收集容器,殼體的底端四角設有支撐腿,殼體前端設有進料門。
2.如權利要求1所述的一種用于自保溫材料砌塊的切割清理裝置,其特征為:所述的砌塊支架包括左右相對設置的第一支架和第二支架,第一支架和第二支架的頂端共面于面a,第一支架和第二支架的外側端分別與殼體的側壁固定連接、內側端底部通過支柱與殼體底端上表面固定連接,所述的第一支架和第二支架的相對端之間構成縫隙。
3.如權利要求2所述的一種用于自保溫材料砌塊的切割清理裝置,其特征為:所述的砌塊夾持機構包括固定設于第一支架和第二支架頂部的電動缸,2個電動缸對稱設置,電動缸的伸縮端固定連接有夾板,所述的夾板底端與第一支架或第二支架頂端沿左右方向滑動連接。
4.如權利要求3所述的一種用于自保溫材料砌塊的切割清理裝置,其特征為:還包括相互電連接的控制器和電源模塊,2個夾板的內表面分別設有對射型光電傳感器的發射端和接收端,所述的對射型光電傳感器、電動缸分別通過導線與控制器電連接。
5.如權利要求4所述的一種用于自保溫材料砌塊的切割清理裝置,其特征為:所述的夾板的前后端分別貫穿有沿左右方向設置的導向桿,所述的導向桿的外側端與殼體的側壁固定連接。
6.如權利要求5所述的一種用于自保溫材料砌塊的切割清理裝置,其特征為:所述的直線驅動機構包括沿前后方向設于殼體內頂部的絲杠,所述的絲杠的兩端分別與殼體的前后壁轉動連接,在殼體后壁外表面的頂部固定設有驅動電機,所述的驅動電機的輸出軸與絲杠的后端固定連接,所述的絲杠上螺接有移動座,所述的驅動電機通過導線與控制器電連接。
7.如權利要求6所述的一種用于自保溫材料砌塊的切割清理裝置,其特征為:所述的切割裝置包括相對設置的連接板,2個連接板的下部之間通過轉軸連接,轉軸的一端與其中1個連接板外表面預設的轉動電機的輸出軸固定連接,在轉軸上還固定連接有圓盤鋸片,圓盤鋸片的下端與縫隙配合使用,所述的轉動電機通過導線與控制器電連接。
8.如權利要求7所述的一種用于自保溫材料砌塊的切割清理裝置,其特征為:所述的殼體內的頂部且位于移動座兩側分別沿前后方向設有直線導軌,所述的直線導軌的頂端與殼體頂壁內表面固定連接,所述的連接板頂端分別與其中1個直線導軌滑動連接,所述的移動座的左右端分別與對應的連接板固定連接。
9.如權利要求8所述的一種用于自保溫材料砌塊的切割清理裝置,其特征為:所述的殼體遠離抽塵風機一側的側壁設有風窗,所述的風窗設有過濾網。
10.如權利要求9所述的一種用于自保溫材料砌塊的切割清理裝置,其特征為:所述的進料門及排料門頂端分別與殼體前壁或后壁鉸接,底端外表面分別設有拉手;進料門的縱向中線與縫隙的縱向中線共面于面b,排料門與支架后端及殼體底部后端相對。
