本技術涉及弓絞機，特別涉及一種帶冷卻機構的弓絞機軸承座。

背景技術：

1、弓絞機是由若干排列成一直線的回轉弓的同步旋轉來完成絞合作用以制造絞線的機器，每個回轉弓各圍繞著一個放線盤的浮動籃架旋轉，可用于絞線或成纜，絞線是以絞合單線繞絞線軸等角速度旋轉和絞線勻速前進運動實現的，常用的有銅、鋁兩種，銅、鋁線可以絞制成各種不同規格截面以及不同種類的電線電纜的導線電芯，適用于工作頻率較高，單股線材的集膚效應和鄰近效應損耗過大的場合，使用絞線可以使運行溫度降低，相比同截面積的單股線，絞線擁有更高的機械性、柔韌性。

2、現有的弓絞機在使用的時候，其主軸始終保持負載軸向轉動，因此對于主軸的磨損較大，容易導致使用不穩定的情況，且在缺乏潤滑或是負載較大以及長時間作業時，軸承座內側的主軸因?yàn)槲挥谳S承座的內部，因此散熱性能較差，容易導致結構過熱從而使結構使用壽命降低。

技術實現思路

1、本實用新型提供一種帶冷卻機構的弓絞機軸承座，旨在解決現有的弓絞機在使用的時候，其主軸始終保持負載軸向轉動，因此對于主軸的磨損較大，容易導致使用不穩定的情況，且在缺乏潤滑或是負載較大以及長時間作業時，軸承座內側的主軸因?yàn)槲挥谳S承座的內部，因此散熱性能較差，容易導致結構過熱從而使結構使用壽命降低的問題。

2、本實用新型是這樣實現的，一種帶冷卻機構的弓絞機軸承座，包括支架，所述支架的頂部設置有主軸，所述支架的頂部安裝有軸承座結構，所述軸承座結構的內側與主軸安裝，所述主軸的外側安裝有絞弓，所述軸承座結構的頂部安裝有頂罩，所述頂罩的內側安裝有頂蓋，所述支架的右側設置有副架，所述副架的頂部安裝有換熱器和循環泵，所述換熱器和循環泵與軸承座結構連通。

3、為了達到便于對加注的冷卻油進行過濾的效果，作為本實用新型的一種帶冷卻機構的弓絞機軸承座優選的，所述頂蓋的底部安裝有過濾蓋，所述過濾蓋設置在軸承座結構的內側。

4、為了達到便于對冷卻油進行循環使用的效果，作為本實用新型的一種帶冷卻機構的弓絞機軸承座優選的，所述軸承座結構的左側開設有進液孔，所述軸承座結構的右側開設有排液孔。

5、為了達到便于對長時間使用的冷卻油進行排放的效果，作為本實用新型的一種帶冷卻機構的弓絞機軸承座優選的，所述軸承座結構前側的底部栓接有排放孔。

6、為了達到便于對循環的冷卻油進行過濾的效果，作為本實用新型的一種帶冷卻機構的弓絞機軸承座優選的，所述副架的內側安裝有過濾器，所述換熱器、過濾器、循環泵和軸承座結構之間通過管路連接。

7、為了達到便于對冷卻液進行降溫的效果，作為本實用新型的一種帶冷卻機構的弓絞機軸承座優選的，所述換熱器包括外殼、過濾網、換熱風扇和冷排。

8、與現有技術相比，本實用新型的有益效果是：

9、該帶冷卻機構的弓絞機軸承座，通過設置支架配合軸承座結構，可以便于對絞弓進行安裝以及驅動旋轉，設置的頂罩配合頂蓋用于對軸承座結構的頂部進行填堵安裝，設置的換熱器配合循環泵，可以在通過頂蓋向軸承座結構的內部加注冷卻油液后對直接接觸的主軸進行降溫，以提升主軸的散熱效率，并且油液會與密封內的軸承進行接觸以對軸承進行潤滑，避免長時間磨損導致的主軸使用壽命降低，冷卻液被循環泵抽取后注入換熱器中進行冷卻，并且重新灌入軸承座結構的內部以對冷卻油液進行循環使用。

技術特征：

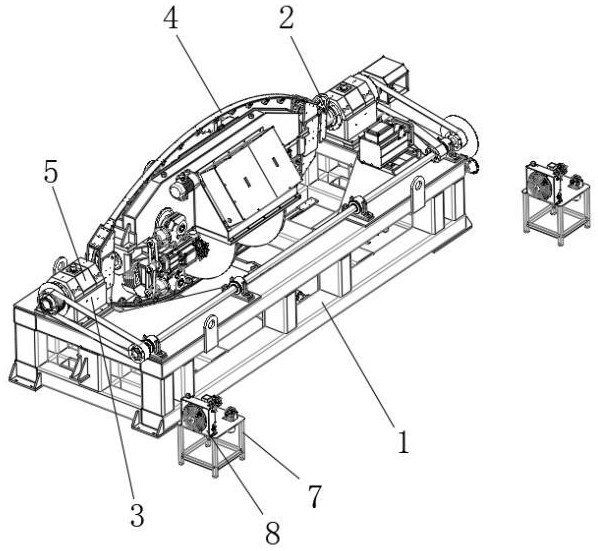

1.一種帶冷卻機構的弓絞機軸承座，包括支架（1），其特征在于：所述支架（1）的頂部設置有主軸（2），所述支架（1）的頂部安裝有軸承座結構（3），所述軸承座結構（3）的內側與主軸（2）安裝，所述主軸（2）的外側安裝有絞弓（4），所述軸承座結構（3）的頂部安裝有頂罩（5），所述頂罩（5）的內側安裝有頂蓋（6），所述支架（1）的右側設置有副架（7），所述副架（7）的頂部安裝有換熱器（8）和循環泵（9），所述換熱器（8）和循環泵（9）與軸承座結構（3）連通。

2.根據權利要求1所述的一種帶冷卻機構的弓絞機軸承座，其特征在于：所述頂蓋（6）的底部安裝有過濾蓋（10），所述過濾蓋（10）設置在軸承座結構（3）的內側。

3.根據權利要求1所述的一種帶冷卻機構的弓絞機軸承座，其特征在于：所述軸承座結構（3）的左側開設有進液孔（11），所述軸承座結構（3）的右側開設有排液孔（12）。

4.根據權利要求1所述的一種帶冷卻機構的弓絞機軸承座，其特征在于：所述軸承座結構（3）前側的底部栓接有排放孔（13）。

5.根據權利要求1所述的一種帶冷卻機構的弓絞機軸承座，其特征在于：所述副架（7）的內側安裝有過濾器（14），所述換熱器（8）、過濾器（14）、循環泵（9）和軸承座結構（3）之間通過管路連接。

6.根據權利要求1所述的一種帶冷卻機構的弓絞機軸承座，其特征在于：所述換熱器（8）包括外殼、過濾網、換熱風扇和冷排。

技術總結
本技術公開了一種帶冷卻機構的弓絞機軸承座，屬于弓絞機技術領域，其技術方案要點包括支架，所述支架的頂部設置有主軸，所述支架的頂部安裝有軸承座結構，所述軸承座結構的內側與主軸安裝，所述主軸的外側安裝有絞弓，所述軸承座結構的頂部安裝有頂罩，通過設置支架配合軸承座結構，可以便于對絞弓進行安裝以及驅動旋轉，設置的頂罩配合頂蓋用于對軸承座結構的頂部進行填堵安裝，設置的換熱器配合循環泵，可以在通過頂蓋向軸承座結構的內部加注冷卻油液后對直接接觸的主軸進行降溫，以提升主軸的散熱效率，并且油液會與密封內的軸承進行接觸以對軸承進行潤滑，避免長時間磨損導致的主軸使用壽命降低。

技術研發人員：袁士民
受保護的技術使用者：袁士民
技術研發日：20240607
技術公布日：2025/4/28
