本發明涉及讀表技術領域，特別涉及一種拆舊電表時讀表裝置。

背景技術：

目前，在拆舊表回收后，需要對拆舊表上末端用電度數進行讀取，傳統的末端電表度數讀數，都是在換表之前，由換表工人手工錄取，沒有檢測，隨意性比較大。對人員沒有約束，所以導致記錄的電表末端度數與實際情況有差別，因人工失誤導致電表末端度數不準，從而造成國家和客戶損失。

因此，如何提供一種拆舊電表時讀表裝置，以實現末端電表度數讀數準確讀取，是本領域技術人員目前需要解決的技術問題。

技術實現要素：

本發明的目的是提供一種拆舊電表時讀表裝置，以實現末端電表度數讀數準確讀取。

為解決上述技術問題，本發明提供如下方案：

一種拆舊電表時讀表裝置，包括支架和設置在所述支架中的三軸機械手、第一傳送裝置、第二傳送裝置、壓接裝置和拍照裝置，其中，所述支架上設置有進表口和出表口，所述第一傳送裝置的一端與所述進表口對接，其另一端位于所述三軸機械手的下方，所述壓接裝置上設置有插針，所述第二傳送裝置的一端與所述出表口對接，舊電表拆下后通過所述進表口放置到所述第一傳送裝置上，所述第一傳送裝置將所述舊電表傳送到所述三軸機械手的下方，所述三軸機械手抓取所述舊電表并放置到所述壓接裝置上，所述舊電表與所述插針電連接且被點亮，所述三軸機械手壓住所述舊電表上的翻屏按鈕進行翻屏，當翻屏出需要讀取的電度數時所述拍照裝置拍照，拍照完成后所述三軸機械手將所述舊電表抓取并放置在所述第二傳送裝置的另一端，所述舊電表通過所述第二傳送裝置傳送到所述出表口取出。

優選的，上述第一傳送裝置包括第一矩形框架、第一主動帶、第一主動軸、第一從動軸、第一皮帶線、第一主動帶輪、第一從動帶輪、第一電機和第一電機固定座，其中，所述第一矩形框架由兩個側板和兩個端部板圍繞組成，所述第一主動軸和所述第一從動軸分別通過側面軸承設置在兩個所述側板上且位于所述第一矩形框架的兩端，所述第一從動帶輪設置在所述第一主動軸的一端，所述第一皮帶線環繞所述第一主動軸和所述第一從動軸設置，所述第一電機固定座固定在所述支架上，所述第一電機固定在所述第一電機固定座中，所述第一主動帶輪設置在所述第一電機的驅動軸上，所述第一主動帶輪通過所述第一主動帶與所述第一從動帶輪連接。

優選的，上述三軸機械手包括X軸機械手、Y軸機械手和Z軸機械手，所述X軸機械手固定在所述Z軸機械手上，所述Z軸機械手固定在所述Y軸機械手上，所述Y軸機械手固定在所述支架上。

優選的，上述X軸機械手包括夾緊裝置、第一固定板、第一驅動裝置，所述拍照裝置包括相機和相機固定座，所述相機固定在所述相機固定座上，所述相機固定座固定在所述第一固定板上，所述第一固定板固定在所述Z軸機械手上，所述第一驅動裝置固定在所述第一固定板上，所述夾緊裝置設置在所述第一固定板上，所述第一驅動裝置驅動所述夾緊裝置夾緊以及打開。

優選的，上述夾緊裝置包括第一夾緊板、第二夾緊板、第一線性滑軌、驅動齒輪、第一齒條和第二齒條，所述第一線性滑軌固定在所述第一固定板上，所述第一夾緊板和所述第二夾緊板均滑動的設置在所述第一線性滑軌上，所述第一夾緊板與所述第一齒條固定連接，所述第二夾緊板與所述第二齒條固定連接，所述驅動齒輪轉動的設置在所述第一固定板上，所述第一齒條與所述驅動齒輪的一側嚙合，所述第二齒條與所述驅動齒輪的另一側嚙合，所述第一齒條和所述第二齒條逆向移動，所述第一驅動裝置的驅動軸與所述驅動齒輪連接。

優選的，上述Z軸機械手包括第二固定板、第二線性滑軌、第一滑動塊、第二驅動裝置、第一同步帶輪和第一同步帶，所述第二固定板固定在所述Y軸機械手上，所述第一固定板固定在所述第一滑動塊上，所述第一滑動塊滑動的設置在所述第二線性滑軌上，所述第二線性滑軌、所述第二驅動裝置均固定在所述第二固定板上，所述第一同步帶輪固定在所述第二驅動裝置的驅動軸上，所述第一同步帶的一端與所述第一同步帶輪連接，其另一端與所述第一滑動塊連接。

優選的，上述Y軸機械手包括第三固定板、第三線性滑軌、第二滑動塊、第三驅動裝置、第二同步帶輪和第二同步帶，所述第三固定板固定在所述支架上，所述第二固定板固定在所述第二滑動塊上，所述第二滑動塊滑動的設置在所述第三線性滑軌上，所述第三線性滑軌、所述第三驅動裝置均固定在所述第三固定板上，所述第二同步帶輪固定在所述第三驅動裝置的驅動軸上，所述第二同步帶的一端與所述第二同步帶輪連接，其另一端與所述第二滑動塊連接。

優選的，上述壓接裝置還包括壓接座、第四固定板、第四線性滑軌、第三滑動塊、第四驅動裝置、第三同步帶輪和第三同步帶，所述第四固定板固定在所述支架上，所述第三滑動塊滑動的設置在所述第四線性滑軌上，所述第四線性滑軌、所述第四驅動裝置均固定在所述第四固定板上，所述第三同步帶輪固定在所述第四驅動裝置的驅動軸上，所述第三同步帶的一端與所述第三同步帶輪連接，其另一端與所述第三滑動塊連接，所述壓接座固定在所述第三滑動塊上，所述舊電表放置在所述壓接座上，所述第四驅動裝置通過第三同步帶輪驅動所述第三同步帶轉動從而帶動所述第三滑動塊在所述第四線性滑軌上朝向所述插針移動使得所述舊電表與所述插針電連接。

優選的，上述第二傳送裝置包括第二矩形框架、第二主動帶、第二主動軸、第二從動軸、第二皮帶線、第二主動帶輪、第二從動帶輪、第二電機和第二電機固定座，其中，所述第二矩形框架由兩個側板和兩個端部板圍繞組成，所述第二主動軸和所述第二從動軸分別通過側面軸承設置在兩個所述側板上且位于所述第二矩形框架的兩端，所述第二從動帶輪設置在所述第二主動軸的一端，所述第二皮帶線環繞所述第二主動軸和所述第二從動軸設置，所述第二電機固定座固定在所述支架上，所述第二電機固定在所述第二電機固定座中，所述第二主動帶輪設置在所述第二電機的驅動軸上，所述第二主動帶輪通過所述第二主動帶與所述第二從動帶輪連接。

優選的，上述出表口為兩個，分別為合格出表口和不合格出表口，所述支架上設置有顯示屏，當舊電表從所述不合格出表口送出時，所述顯示屏顯示不合格舊電表的代碼。

上述本發明所提供的拆舊電表時讀表裝置，包括支架和設置在所述支架中的三軸機械手、第一傳送裝置、第二傳送裝置、壓接裝置和拍照裝置，其中，所述支架上設置有進表口和出表口，所述第一傳送裝置的一端與所述進表口對接，其另一端位于所述三軸機械手的下方，所述壓接裝置上設置有插針，所述第二傳送裝置的一端與所述出表口對接，舊電表拆下后通過所述進表口放置到所述第一傳送裝置上，所述第一傳送裝置將所述舊電表傳送到所述三軸機械手的下方，所述三軸機械手抓取所述舊電表并放置到所述壓接裝置上，所述舊電表與所述插針電連接且被點亮，所述三軸機械手壓住所述舊電表上的翻屏按鈕進行翻屏，當翻屏出需要讀取的電度數時所述拍照裝置拍照，拍照完成后所述三軸機械手將所述舊電表抓取并放置在所述第二傳送裝置的另一端，所述舊電表通過所述第二傳送裝置傳送到所述出表口取出。其中，出表口為兩個，當讀數成功時，舊電表從合格出表口送出，當讀數不成功時，舊電表從不合格出表口送出。整個讀取過程為自動讀取自動拍照，讀數完全無誤，實現了末端電表度數讀數準確讀取。

附圖說明

圖1為本發明實施例所提供的拆舊電表時讀表裝置的外部結構示意圖；

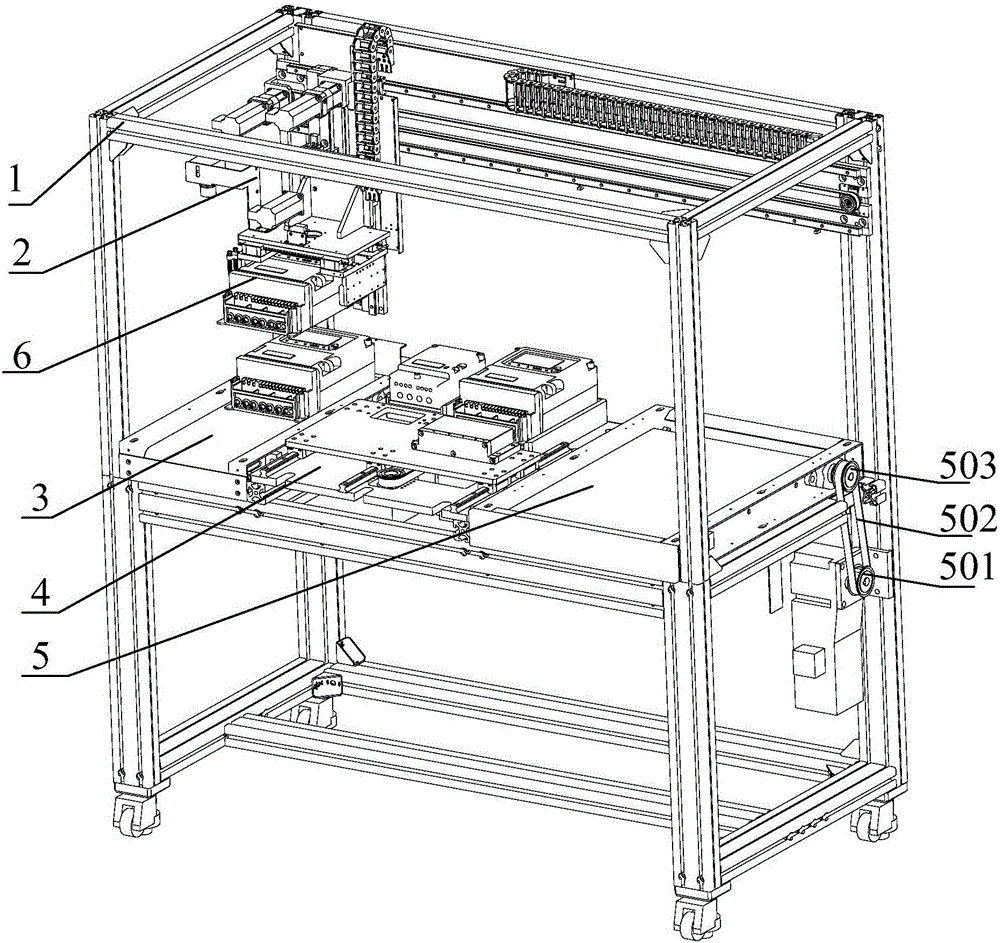

圖2為本發明實施例所提供的拆舊電表時讀表裝置的內部的前視結構示意圖；

圖3為本發明實施例所提供的拆舊電表時讀表裝置的內部的后視結構示意圖；

圖4為本發明實施例所提供的第一傳送裝置的結構示意圖；

圖5為本發明實施例所提供的三軸機械手的結構示意圖；

圖6為本發明實施例所提供的X軸機械手的仰視結構示意圖；

圖7為本發明實施例所提供的Y軸機械手的結構示意圖；

圖8為本發明實施例所提供的Z軸機械手的結構示意圖；

圖9為本發明實施例所提供的壓接裝置的結構示意圖。

上圖1-9中：

支架1、三軸機械手2、X軸機械手210、第一固定板211、第一夾緊板212、第二夾緊板213、第一線性滑軌214、第一齒條215、第二齒條216、驅動齒輪217、翻屏軸218、拍照裝置219、Z軸機械手220、第二固定板221、第二線性滑軌222、第一滑動塊223、第一同步帶224、第二驅動裝置225、Y軸機械手230、第三驅動裝置231、第三固定板232、第三線性滑軌233、第二滑動塊234、第一輸送裝置3、第一主動帶輪301、第一主動帶302、第一從動帶輪303、第一皮帶線304、側板305、端部板306、第一主動軸307、壓接裝置4、插針401、第四固定板402、第四線性滑軌403、第三同步帶404、第二輸送裝置5、第二主動帶輪501、第二主動帶502、第二從動帶輪503、舊電表6、顯示屏7。

具體實施方式

為了使本技術領域的技術人員更好地理解本發明方案，下面結合附圖和具體實施方式對本發明作進一步的詳細說明。

請參考圖1-圖9，圖1為本發明實施例所提供的拆舊電表時讀表裝置的外部結構示意圖；圖2為本發明實施例所提供的拆舊電表時讀表裝置的內部的前視結構示意圖；圖3為本發明實施例所提供的拆舊電表時讀表裝置的內部的后視結構示意圖；圖4為本發明實施例所提供的第一傳送裝置的結構示意圖；圖5為本發明實施例所提供的三軸機械手的結構示意圖；圖6為本發明實施例所提供的X軸機械手的仰視結構示意圖；圖7為本發明實施例所提供的Y軸機械手的結構示意圖；圖8為本發明實施例所提供的Z軸機械手的結構示意圖；圖9為本發明實施例所提供的壓接裝置的結構示意圖。

本發明實施例所提供的拆舊電表時讀表裝置，包括支架1和設置在支架1中的三軸機械手2、第一傳送裝置3、第二傳送裝置5、壓接裝置4和拍照裝置219，其中，支架1上設置有進表口和出表口，第一傳送裝置3的一端與進表口對接，其另一端位于三軸機械手2的下方，壓接裝置4上設置有插針401，第二傳送裝置5的一端與出表口對接，舊電表6拆下后通過進表口放置到第一傳送裝置3上，第一傳送裝置3將舊電表6傳送到三軸機械手2的下方，三軸機械手2抓取舊電表6并放置到壓接裝置4上，舊電表6與插針401電連接且被點亮，三軸機械手2壓住舊電表6上的翻屏按鈕進行翻屏，當翻屏出需要讀取的電度數時拍照裝置219拍照，拍照完成后三軸機械手2將舊電表6抓取并放置在第二傳送裝置5的另一端，舊電表6通過第二傳送裝置5傳送到出表口取出。其中，出表口為兩個，當讀數成功時，舊電表6從合格出表口送出，當讀數不成功時，舊電表6從不合格出表口送出，支架1上設置有顯示屏7，當舊電表6從不合格出表口送出時，顯示屏7顯示不合格舊電表的代碼。整個讀取過程為自動讀取自動拍照，讀數完全無誤，實現了末端電表度數讀數準確讀取。

為了進一步優化上述方案，第一傳送裝置3包括第一矩形框架、第一主動帶302、第一主動軸307、第一從動軸、第一皮帶線304、第一主動帶輪、第一從動帶輪303、第一電機和第一電機固定座，其中，第一矩形框架由兩個側板305和兩個端部板306圍繞組成，第一主動軸307和第一從動軸分別通過側面軸承設置在兩個側板305上且位于第一矩形框架的兩端，第一從動帶輪303設置在第一主動軸307的一端，第一皮帶線304環繞第一主動軸307和第一從動軸設置，第一電機固定座固定在支架1上，第一電機固定在第一電機固定座中，第一主動帶輪301設置在第一電機的驅動軸上，第一主動帶輪301通過第一主動帶302與第一從動帶輪303連接。使用時，第一電機打開，第一主動帶輪301通過第一主動帶302驅動第一從動帶輪303轉動，從而驅動第一主動軸307轉動，第一主動軸307轉動時帶動第一皮帶線304移動，那么位于第一皮帶線304上的舊電表6就能夠從進表口移動到三軸機械手2的下方。

同理，第二傳送裝置5與第一傳送裝置2的結構是相同的，第二傳送裝置包括第二矩形框架、第二主動帶502、第二主動軸、第二從動軸、第二皮帶線、第二主動帶輪501、第二從動帶輪503、第二電機和第二電機固定座，其中，第二矩形框架由兩個側板和兩個端部板圍繞組成，第二主動軸和第二從動軸分別通過側面軸承設置在兩個側板上且位于第二矩形框架的兩端，第二從動帶輪503設置在第二主動軸的一端，第二皮帶線環繞第二主動軸和第二從動軸設置，第二電機固定座固定在支架1上，第二電機固定在第二電機固定座中，第二主動帶輪501設置在第二電機的驅動軸上，第二主動帶輪501通過第二主動帶502與第二從動帶輪503連接。

為了進一步優化上述方案，三軸機械手2包括X軸機械手210、Y軸機械手230和Z軸機械手220，X軸機械手210固定在Z軸機械手220上，Z軸機械手220固定在Y軸機械手230上，Y軸機械手230固定在支架1上。X軸機械手210直接與舊電表6接觸是因?yàn)榕f電表6是平躺在第一皮帶線304上的，需要X軸方向的一個夾起的動作，然后X軸機械手210固定在Z軸機械手220上，是因?yàn)閵A起后需要一個向上移動的動作，之后才是Y軸的橫向平移到壓接裝置4上。具體的，X軸機械手210包括夾緊裝置、第一固定板211、第一驅動裝置，拍照裝置219包括相機和相機固定座，相機固定在相機固定座上，相機固定座固定在第一固定板211上，第一固定板211固定在Z軸機械手220上，第一驅動裝置固定在第一固定板211上，夾緊裝置設置在第一固定板211上，第一驅動裝置驅動夾緊裝置夾緊以及打開。

為了進一步優化上述方案，夾緊裝置包括第一夾緊板212、第二夾緊板213、第一線性滑軌214、驅動齒輪217、第一齒條215和第二齒條216，第一線性滑軌214固定在第一固定板211上，第一夾緊板212和第二夾緊板213均滑動的設置在第一線性滑軌214上，第一夾緊板212與第一齒條215固定連接，第二夾緊板213與第二齒條216固定連接，驅動齒輪217轉動的設置在第一固定板211上，第一齒條215與驅動齒輪217的一側嚙合，第二齒條216與驅動齒輪217的另一側嚙合，第一齒條215和第二齒條216逆向移動，第一驅動裝置的驅動軸與驅動齒輪217連接。具體的，可以在第一夾緊板212或第二夾緊板213上設置一個翻屏軸218按壓舊電表6即可。第一驅動裝置驅動驅動齒輪217旋轉，從而使得第一齒條215和第二齒條216逆向相對移動，那么第一夾緊板212和第二夾緊板213相對運動夾緊舊電表6，第一驅動裝置反轉驅動驅動齒輪217旋轉，從而使得第一齒條215和第二齒條216逆向遠離移動，那么第一夾緊板212和第二夾緊板213遠離運動松開舊電表6，結構簡單，使用牢靠。

為了進一步優化上述方案，Z軸機械手220包括第二固定板221、第二線性滑軌222、第一滑動塊223、第二驅動裝置225、第一同步帶輪和第一同步帶224，第二固定板221固定在Y軸機械手230上，第一固定板211固定在第一滑動塊223上，第一滑動塊223滑動的設置在第二線性滑軌222上，第二線性滑軌222、第二驅動裝置225均固定在第二固定板221上，第一同步帶輪固定在第二驅動裝置225的驅動軸上，第一同步帶224的一端與第一同步帶輪連接，其另一端與第一滑動塊223連接。第二驅動裝置225驅動第一同步帶輪轉動，第一同步帶輪通過第一同步帶224帶動第一滑動塊223在第二線性滑軌222進行Z軸方向的滑動，那么位于第一滑動塊223上的X軸機械手210即可實現垂直方向的移動。

為了進一步優化上述方案，Y軸機械手230包括第三固定板232、第三線性滑軌233、第二滑動塊234、第三驅動裝置231、第二同步帶輪和第二同步帶，第三固定板232固定在支架1上，第二固定板221固定在第二滑動塊234上，第二滑動塊234滑動的設置在第三線性滑軌233上，第三線性滑軌233、第三驅動裝置231均固定在第三固定板232上，第二同步帶輪固定在第三驅動裝置231的驅動軸上，第二同步帶的一端與第二同步帶輪連接，其另一端與第二滑動塊234連接。第三驅動裝置231驅動第二同步帶輪轉動，第二同步帶輪通過第二同步帶帶動第二滑動塊234在第三線性滑軌233進行Y軸方向的滑動，那么位于第二滑動塊234上的Z軸機械手220即可實現水平方向的移動。

為了進一步優化上述方案，壓接裝置4還包括壓接座、第四固定板402、第四線性滑軌403、第三滑動塊、第四驅動裝置、第三同步帶輪和第三同步帶404，第四固定板402固定在支架1上，第三滑動塊滑動的設置在第四線性滑軌403上，第四線性滑軌403、第四驅動裝置均固定在第四固定板402上，第三同步帶輪固定在第四驅動裝置的驅動軸上，第三同步帶404的一端與第三同步帶輪連接，其另一端與第三滑動塊連接，壓接座固定在第三滑動塊上，舊電表6放置在壓接座上，第四驅動裝置通過第三同步帶輪驅動第三同步帶403轉動從而帶動第三滑動塊在第四線性滑軌403上朝向插針401移動使得舊電表6與插針401電連接。由于舊電表6需要供電點亮才能讀數，因此需要插針401進行供電，插針401插入這個動作需要壓接裝置4來完成，使得壓接座與插針401之間有相對運動。

其中，第一驅動裝置、第二驅動裝置225和第三驅動裝置231均為電機，第一固定板211、第二固定板221、第三固定板232和第四固定板402可以均為鋁板。

本文中應用了具體個例對本發明的原理及實施方式進行了闡述，以上實施例的說明只是用于幫助理解本發明的方法及其核心思想。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以對本發明進行若干改進和修飾，這些改進和修飾也落入本發明權利要求的保護范圍內。
