本實用新型涉及一種定子加工夾具。
背景技術:
電動機的定子,如吊扇的定子,它是先制成定子架,然后再定子架上繞上導線制成。隨著機器人的大量應用,定子的自動化生產需求也越來越高,而自動化生產需要對定子進行精確的定位。
技術實現要素:
本實用新型要解決的技術問題是:提供一種精確對定子進行定位的氣動夾具。
本實用新型解決其技術問題的解決方案是:
一種定子加工夾具,包括上下設置的夾具本體,夾具本體上設有定位中心,夾具本體上的設有至少三個抓取組件,所述抓取組件包括設有伸縮端的驅動器,所述伸縮端上設有抓取塊,抓取塊設在夾具本體的外立壁的旁側,使得驅動器可讓抓取塊遠離或靠近定位中心;抓取塊上設有橫向向外伸出的支承部件。
作為上述方案的進一步改進,所有的抓取組件以所述定位中心為基點環形陣列設置,所有相鄰的抓取組件之間的夾角均相同。
作為上述方案的進一步改進,還包括彈性部件和調節部件,抓取塊設有沿上下延伸的活動槽,活動槽的上端或下端設有帶有螺紋的調節孔,調節部件與調節孔螺紋連接,支承部件上設有聯動部,彈性部件同時連接調節部件和所述聯動部,使得調節部件可控制支承部件的上下位置。
作為上述方案的進一步改進,所述彈性部件為彈簧。
作為上述方案的進一步改進,所述聯動部設在活動槽內。
作為上述方案的進一步改進,驅動器內設有與伸縮端同步移動的信號源,夾具本體上對應地設有與所述信號源匹配的感應模塊,所述感應模塊設在信號源的旁側。
作為上述方案的進一步改進,所述信號源由磁性材料制成。
作為上述方案的進一步改進,所述信號源為環狀構件。
作為上述方案的進一步改進,驅動器為氣壓缸或液壓缸。
作為上述方案的進一步改進,還包括固定板,所述固定板上設有安裝孔,固定板上還設有至少兩個夾具本體,所有的夾具本體以所述安裝孔為基點環形陣列在夾具本體上。
本實用新型的有益效果是:一種定子加工夾具,包括上下設置的夾具本體,夾具本體上設有定位中心,夾具本體上的設有至少三個抓取組件,所述抓取組件包括設有伸縮端的驅動器,所述伸縮端上設有抓取塊,抓取塊設在夾具本體的外立壁的旁側,使得驅動器可讓抓取塊遠離或靠近定位中心;抓取塊上設有橫向向外伸出的支承部件。抓取組件可讓定子架或定子的中心定位到本實用新型的定位中心上,而支承部件的定位可讓定子或定子架能夠被本實用新型水平抓取。本實用新型用于定子的加工。
附圖說明
為了更清楚地說明本實用新型實施例中的技術方案,下面將對實施例描述中所需要使用的附圖作簡單說明。顯然,所描述的附圖只是本實用新型的一部分實施例,而不是全部實施例,本領域的技術人員在不付出創造性勞動的前提下,還可以根據這些附圖獲得其他設計方案和附圖。
圖1是本實用新型實施例工作時的立體示意圖;

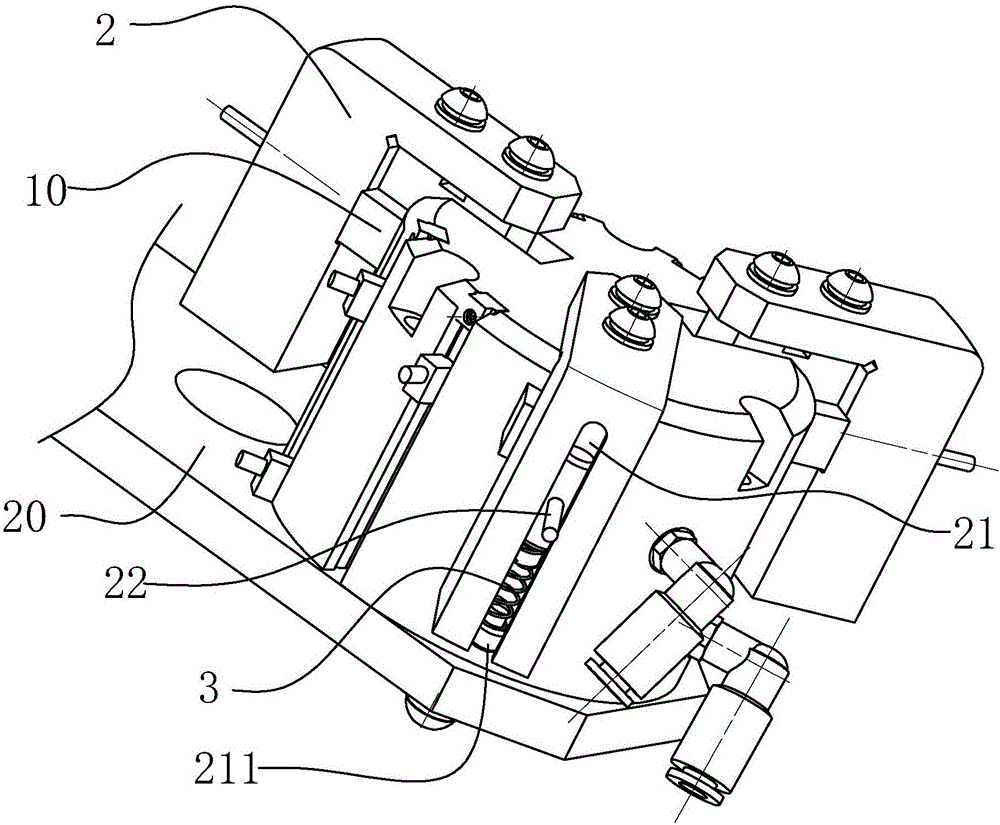

圖2是本實用新型實施例的局部放大示意圖。
具體實施方式
以下將結合實施例和附圖對本實用新型的構思、具體結構及產生的技術效果進行清楚、完整地描述,以充分地理解本實用新型的目的、特征和效果。顯然,所描述的實施例只是本實用新型的一部分實施例,而不是全部實施例,基于本實用新型的實施例,本領域的技術人員在不付出創造性勞動的前提下所獲得的其他實施例,均屬于本實用新型保護的范圍。另外,文中所提到的所有聯接/連接關系,并非單指構件直接相接,而是指可根據具體實施情況,通過添加或減少聯接輔件,來組成更優的聯接結構。本實用新型中的各個技術特征,在不互相矛盾沖突的前提下可以交互組合。
參照圖1和圖2,這是本實用新型的實施例a1,具體地:
一種定子加工氣動夾具,包括上下設置的夾具本體1,夾具本體1上設有定位中心,夾具本體1上的設有三個抓取組件,所述抓取組件包括設有伸縮端的驅動器10,所述伸縮端上設有抓取塊2,抓取塊2,抓取塊2設在夾具本體1的外立壁的旁側,使得驅動器10可讓抓取塊2遠離或靠近定位中心;抓取塊2上設有向外伸出的支承部件22。抓取組件可讓定子架或定子的中心定位到本實用新型的定位中心上,而支承部件的定位可讓定子或定子架能夠被本實用新型水平抓取。
為了更平穩地抓取定子或定子架,所有的抓取組件以所述定位中心為基點環形陣列設置,所有相鄰的抓取組件之間的夾角均相同,亦即抓取組件均布在定位中心四周。
不同規格的定子會有不同的尺寸,為了適配不同的定子,本實施例還包括彈性部件3和調節部件211,抓取塊2設有沿上下延伸的活動槽21,活動槽21的上端或下端設有帶有螺紋的調節孔,調節部件211與調節孔螺紋連接,支承部件22上設有聯動部,彈性部件3同時連接調節部件211和所述聯動部,使得調節部件211可控制支承部件22的上下位置,以適應不同規格的定子。由于有彈性部件3的設置,可避免由于制造、安裝誤差導致的三個支承部件22不處于同一個水平面上。本實施例的彈性部件3為彈簧,彈簧的制造工藝成熟,結構較為簡單可靠。
本實施例的聯動部設在活動槽21內,讓活動槽21可對聯動部進行導向。
本實施例的驅動器10內設有與伸縮端同步移動的信號源,夾具本體1上對應地設有與所述信號源匹配的感應模塊,所述感應模塊設在信號源的旁側。故感應模塊可感知信號源的位置,可將感應模塊與控制系統連接,讓控制系統能精確的控制抓取組件的移動位置,讓抓取組件移動的距離盡量小,實現精確、迅速地的抓取和松開定子或定子架,同時節能環保。
本實施例的信號源由磁性材料制成,磁性材料使用廣泛且工藝成熟,質量較為穩定。
本實施例的信號源為環狀構件,在安裝和維修時,驅動器10可能會繞其軸線旋轉,而環狀的構件可確保感應模塊感應到信號源。
本實施例的驅動器10為氣壓缸,氣壓缸技術較為成熟,質量可靠。
為了讓本實用新型能連續抓取,讓抓取和松開可交替作業以節省時間,本實施例還包括固定板20,所述固定板20上設有安裝孔,固定板20上還設有至少兩個夾具本體1,所有的夾具本體1以所述安裝孔為基點環形陣列在夾具本體1上。
以上對本實用新型的較佳實施方式進行了具體說明,但本實用新型并不限于所述實施例,熟悉本領域的技術人員在不違背本實用新型精神的前提下還可作出種種的等同變型或替換,這些等同的變型或替換均包含在本申請權利要求所限定的范圍內。
