本申請屬于流體監測，尤其涉及一種流通池及流體監測設備。

背景技術：

1、在危險化工、制藥等行業通常需要流體監測設備對液體、氣體等流體進行在線監測。基于拉曼效應和熒光的光學表征技術已成為危險化工、制藥等行業在線監測的重要工具。在此類應用中，通常將流通池接入反應管道，并通過拉曼探頭監測反應進程。目前現有技術中大多使用浸入式探頭來監測，也即是，將探頭插入流通池內，使探頭直接與流通池內的流體接觸或暴露于通過流通池的流體。這種浸入式探頭對密封和材質等方面要求非常高，導致整體成本較高，且探頭不易拆裝。

技術實現思路

1、本申請實施例提供了一種流通池及流體監測設備，以降低對與流通池配合使用的功能元件的要求以降低其成本、且便于拆裝功能元件。

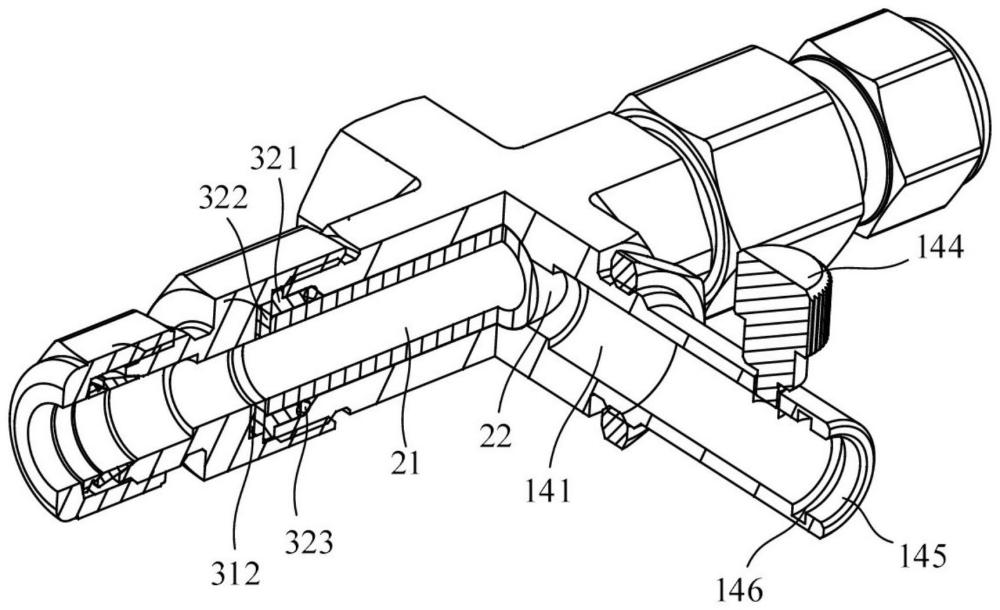

2、根據本申請的第一方面，本申請提供一種流通池，其包括：本體，包括入口、出口、內部通道和接收器，內部通道從入口延伸至出口，接收器包括接收腔和第一開口，接收腔和內部通道通過第一開口連通；流通管，設于內部通道中，流通管的內部限定有流體流動通道，流通管的至少部分區段透光設置以形成透光段，透光段與第一開口相對設置；以及密封裝置，被配置為在本體和流通管之間形成密封，以阻斷流體流入。

3、可選地，流通池還包括：反射鏡，設于本體，接收器和反射鏡分別設于透光段沿第一方向相對的兩側，以使反射鏡反射從第一開口射出且透過透光段的光線，第一方向與透光段的軸向相交。

4、可選地，本體還包括凸出部，凸出部內限定有容納腔，反射鏡設于容納腔中，容納腔的內端與內部通道連通，容納腔的外端通過壓蓋封閉；內部通道沿第二方向延伸，接收腔和容納腔均沿第一方向延伸，且分別位于內部通道沿第一方向相對的兩側，第一方向和第二方向相交。

5、可選地，流通管由入口延伸至出口，且與內部通道形狀相匹配；密封裝置包括第一管狀連接件和第一密封組件，第一管狀連接件在入口處連接于本體，第一密封組件與第一管狀連接件、入口、以及流通管鄰近入口的第一管口接觸密封。

6、可選地，入口的內周壁設有第一臺階部，第一管狀連接件的內周壁設有第二臺階部；第一密封組件包括第一密封件，第一密封件具有筒部和沿筒部的周向延伸的環部，筒部插接于第一臺階部和第一管口之間，筒部的內周壁與第一管口的外管壁抵接，筒部的外周壁與第一臺階部抵接，環部沿其軸向的第一端面抵接于入口的端面，環部沿其軸向與第一端面相對的第二端面抵接于第二臺階部。

7、可選地，第一管狀連接件的內周壁還設有周向延伸的容納槽，第二臺階部由容納槽的朝向入口的槽口徑向向外延伸；第一密封組件還包括第二密封件，第二密封件設于容納槽，且抵接于環部的第二端面和第一管口的端面。

8、可選地，第一密封組件還包括第三密封件，第三密封件設于第一臺階部，筒部沿其軸向的端面抵接于第三密封件；且/或，容納槽沿軸向的深度小于第二密封件沿軸向的厚度。

9、可選地，接收器還包括接收體和固定件，接收腔形成在接收體內；接收體設有徑向貫穿其周壁的固定孔，固定件沿接收體的徑向可移動地連接于固定孔，以改變其伸入接收腔的長度。

10、可選地，接收器還包括接收體，接收腔形成在接收體內；接收體的內周壁設有鄰近第一開口的限位部，限位部沿內周壁的周向延伸且由接收體的內周壁徑向向內凸出，以限制功能元件插入接收腔的長度。

11、根據本申請的第二方面，本申請還提供一種流體監測設備，其特征在于，包括功能元件、流體輸入管、流體輸出管以及上述任一實施例提供的流通池，流體輸入管與流通池的入口流體連接，流體輸出管與流通池的出口流體連接，功能元件經流通池的接收腔連接到流通池，且被配置為通過流通管的透光段向流通管內的流體流動通道發射光線。

12、本申請實施例提供的流通池包括本體、流通管和密封裝置。流通管內限定有流體流動通道，以允許流體在流通管內流動。本體包括由其入口延伸至其出口的內部通道，流通管設于本體的內部通道中。本體還包括接收器，接收器包括接收腔和第一開口，接收腔和內部通道通過第一開口連通。接收腔能夠接收用來監測流體的功能元件，功能元件可通過第一開口暴露于內部通道。流通管具有透光段，該透光段與第一開口相對設置，因此，功能元件發射的光線可通過第一開口照射至透光段，進而透過透光段射入流通管的內部照射流體，便于實現對流體進行監測的目的。本申請實施例提供的流通池，流體在流通管內流動，密封裝置能夠在本體和流通管之間形成流體密封，有效地阻止了流通管內的流體滲入本體的內部通道和接收腔。也即是，本體的內部通道和接收腔中不存在流體。功能元件通過接收腔連接至流通池后，其通過第一開口暴露于內部通道，一方面，透光段能夠允許功能元件照射流通管內的流體，以實現流體監測功能，另一方面，還使得功能元件與流通管內的流體相隔離，不直接接觸，降低了對功能元件的密封和材質等方面的要求進而降低了其成本，并且還便于功能元件和流通池之間的靈活拆裝，提高了使用便利性。

技術特征：

1.一種流通池，其特征在于，包括：

2.根據權利要求1所述的流通池，其特征在于，所述流通池還包括：

3.根據權利要求2所述的流通池，其特征在于，

4.根據權利要求1所述的流通池，其特征在于，

5.根據權利要求4所述的流通池，其特征在于，

6.根據權利要求5所述的流通池，其特征在于，

7.根據權利要求6所述的流通池，其特征在于，

8.根據權利要求1所述的流通池，其特征在于，

9.根據權利要求1所述的流通池，其特征在于，

10.一種流體監測設備，其特征在于，包括功能元件、流體輸入管、流體輸出管以及根據權利要求1-9任一項所述的流通池，

技術總結
本申請公開了一種流通池及流體監測設備。流通池包括：本體，包括入口、出口、內部通道和接收器，內部通道從入口延伸至出口，接收器包括接收腔和第一開口，接收腔和內部通道通過第一開口連通；流通管，設于內部通道中，流通管的內部限定有流體流動通道，流通管的至少部分區段透光設置以形成透光段，透光段與第一開口相對設置；以及密封裝置，被配置為在本體和流通管之間形成密封，以阻斷流體流入。本申請公開的流通池可使得功能元件與流通管內的流體相隔離，不直接接觸，降低了對功能元件的密封和材質等方面的要求進而降低了其成本，并且還便于功能元件和流通池之間的靈活拆裝，提高了使用便利性。

技術研發人員：孫德興,韓鳴,周千渝,劉海輝,王健年
受保護的技術使用者：江蘇鑒知技術有限公司
技術研發日：
技術公布日：2025/4/28
