本申請屬于氣體檢測，尤其涉及一種氣體流通裝置及氣體檢測設備。

背景技術：

1、氣體樣品分析是氣體檢測領域中重要的實驗環節，并且廣泛應用于氣體檢測、工業過程控制、污染源排放檢測等領域。在氣體檢測中，通常使用氣體池和光譜吸收技術來對氣體進行分析，氣體池具有封閉的空間，可以有效防止有毒有害氣體泄漏，污染環境。

2、然而，現有的氣體池始終停留在最基本的功能設計上，對氣體池的安裝情況考慮欠缺，致使其不能夠得到廣泛的實際應用。

技術實現思路

1、發明人認識到，氣體檢測通常需要在多個不同的位置進行多次樣品采樣和分析，并且氣體池還需要定期地進行檢修和清洗等，因此，提高氣體池的拆裝便利性是氣體池能夠實際應用的一個重要前提之一。

2、本申請實施例提供了一種氣體流通裝置及氣體檢測設備，以提高氣體池的拆裝便利性，從而便于實際應用。

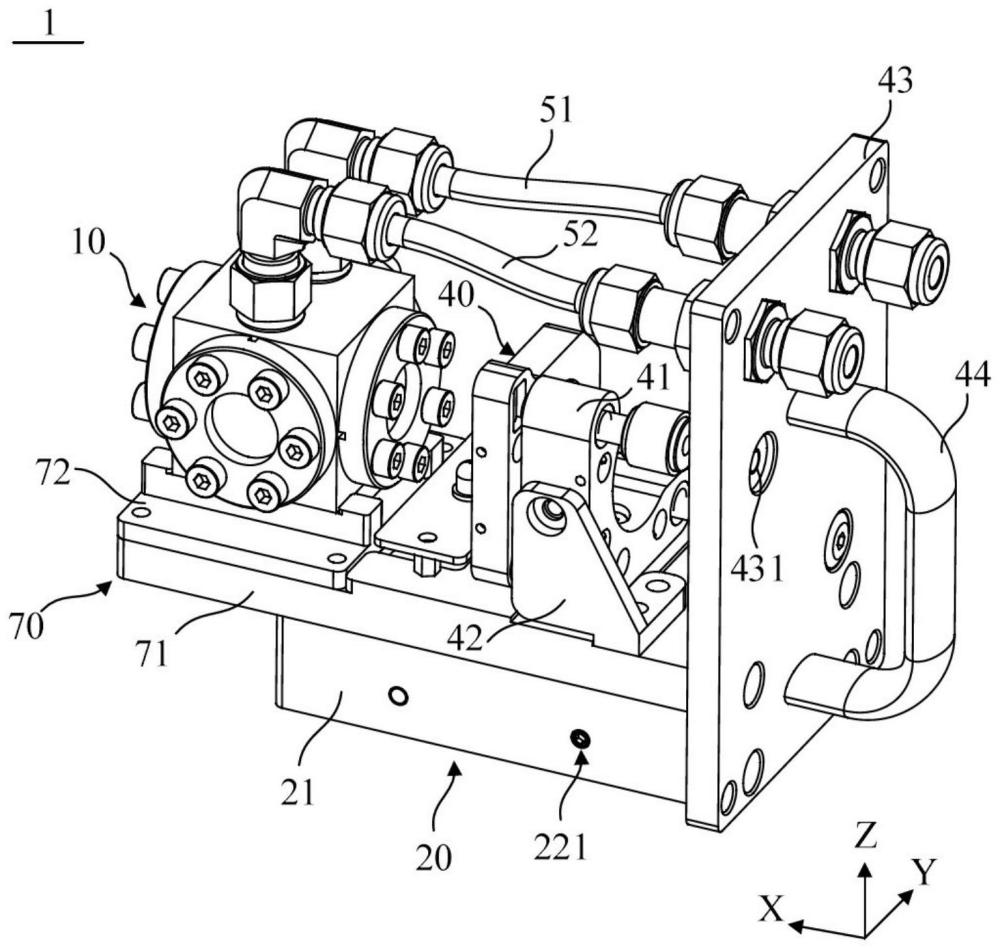

3、根據本申請的第一方面，本申請提供一種氣體流通裝置，其包括：氣體池，包括氣體腔室、與氣體腔室連通的進氣路徑和出氣路徑、以及圍設在氣體腔室周側的多個透光部，各透光部均形成圍成氣體腔室的腔體壁的一部分，以允許光線經透光部進出氣體腔室；以及安裝組件，包括安裝連接件和鎖合機構，氣體池連接于安裝連接件，鎖合機構被配置為選擇性地將安裝連接件鎖緊連接于一基座或解除安裝連接件與基座的鎖緊連接。

4、可選地，多個透光部包括入射透光部、出射透光部、第一反射透光部和第二反射透光部，入射透光部、出射透光部、第一反射透光部和第二反射透光部沿第一方向和第二方向兩兩相對設置，第一方向和第二方向相交。

5、可選地，進氣路徑和出氣路徑在氣體腔室沿第三方向的一側連通于氣體腔室，第一方向、第二方向和第三方向兩兩垂直；氣體流通裝置還包括溫控組件，溫控組件在氣體腔室沿第三方向的另一側與氣體腔室熱連接，以調節氣體腔室內部的溫度。

6、可選地，氣體池包括本體，本體的內部限定有第一通道和第二通道，第一通道沿第一方向延伸，第二通道沿第二方向延伸，第一通道和第二通道相交且連通以形成氣體腔室；入射透光部、出射透光部、第一反射透光部和第二反射透光部分別位于第一通道和第二通道的軸向端部。

7、可選地，安裝連接件包括沿第一方向延伸的導滑槽，導滑槽用于供基座的滑軌插接于其中；鎖合機構被配置為選擇性地沿第一方向將安裝連接件和滑軌鎖緊或釋放，在鎖緊狀態下，鎖合機構限制安裝連接件相對于滑軌沿第一方向移動，在釋放狀態下，安裝連接件能夠相對于滑軌沿第一方向移動。

8、可選地，鎖合機構包括第一鎖合組件和第二鎖合組件；第一鎖合組件被配置為沿第二方向與滑軌可拆卸連接，第二鎖合組件被配置為沿第三方向與滑軌可拆卸連接，第一方向、第二方向和第三方向兩兩垂直。

9、可選地，安裝連接件包括沿第二方向延伸的第一限位槽，第一限位槽沿第二方向的第一端與導滑槽連通；第一鎖合組件包括第一限位件和第一彈性件，第一限位件沿第二方向可活動地設于第一限位槽，在鎖緊狀態下，第一限位件至少部分地伸出第一限位槽并向導滑槽的內部凸出，在釋放狀態下，第一限位件處于第一限位槽的內部；第一彈性件沿第二方向設于第一限位槽中，第一彈性件的一端抵接于第一限位件，另一端抵接于第一軸向限位部，第一軸向限位部沿第二方向相對于第一限位槽固定。

10、可選地，氣體流通裝置還包括：基座，基座包括沿第一方向延伸的滑軌，滑軌包括沿第三方向延伸的第二限位槽；第二鎖合組件包括第二限位孔和第二限位件，第二限位孔為沿第三方向設置的盲孔，且第二限位孔連通于導滑槽；第二限位件沿第三方向可活動地設于第二限位槽，在鎖緊狀態下，第二限位件至少部分地伸出于第二限位槽并插接于第二限位孔，在釋放狀態下，第二限位件處于第二限位槽的內部。

11、可選地，氣體流通裝置還包括：調節機構，被配置為沿第一方向、第二方向和第三方向可活動設置，以調節與氣體流通裝置匹配使用的光學裝置相對于透光部的角度；第一方向、第二方向和第三方向兩兩垂直。

12、根據本申請的第二方面，本申請實施例還提供一種氣體檢測設備，其包括多個光學裝置以及上述任一實施例提供的氣體流通裝置，多個光學裝置分別與氣體流通裝置的多個透光部相對設置。

13、本申請實施例提供的氣體流通裝置包括氣體池和安裝組件。氣體池包括氣體腔室、進氣路徑、出氣路徑和多個透光部，待測目標氣體可經進氣路徑進入氣體腔室中，并經出氣路徑流出。多個透光部圍設在氣體腔室的周側并形成氣體腔室的腔體壁的一部分，光線可通過透光部進出氣體腔室，從而為利用光學裝置對氣體腔室內部的待測目標氣體進行觀察和/或檢測提供了結構基礎，以便于實現氣體檢測的基礎功能。安裝組件包括安裝連接件和鎖合機構，氣體池連接于安裝連接件，鎖合機構能夠將安裝連接件鎖緊連接于一基座，有利于氣體池的快速安裝，鎖合機構還能夠解除安裝連接件和基座之間的鎖緊連接，有利于氣體池的快速拆卸。本申請實施例提供的氣體流通裝置可通過鎖合機構的狀態切換(鎖緊狀態和釋放狀態)實現氣體池的快速拆裝，提高了氣體池的拆裝便利性，便于氣體池的位置更換、檢修、清洗等，從而便于將氣體池應用于實際。

14、本申請實施例提供的氣體流通裝置還設有與氣體池相連的安裝連接件，通過安裝連接件拆裝氣體池，不但能夠為氣體池提供穩定的支撐，而且拆裝過程中，安裝連接件代替氣體池直接與鎖合機構配合，不會對氣體池的結構穩定性產生不利影響。

技術特征：

1.一種氣體流通裝置，其特征在于，包括：

2.根據權利要求1所述的氣體流通裝置，其特征在于，

3.根據權利要求2所述的氣體流通裝置，其特征在于，

4.根據權利要求3所述的氣體流通裝置，其特征在于，

5.根據權利要求1所述的氣體流通裝置，其特征在于，

6.根據權利要求5所述的氣體流通裝置，其特征在于，

7.根據權利要求6所述的氣體流通裝置，其特征在于，

8.根據權利要求6所述的氣體流通裝置，其特征在于，還包括：

9.根據權利要求1所述的氣體流通裝置，其特征在于，還包括：

10.一種氣體檢測設備，其特征在于，包括多個光學裝置以及根據權利要求1-9任一項所述的氣體流通裝置，所述多個光學裝置分別與所述氣體流通裝置的所述多個透光部相對設置。

技術總結
本申請公開了一種氣體流通裝置及氣體檢測設備。氣體流通裝置包括：氣體池，包括氣體腔室、與氣體腔室連通的進氣路徑和出氣路徑、以及圍設在氣體腔室周側的多個透光部，各透光部均形成圍成氣體腔室的腔體壁的一部分，以允許光線經透光部進出氣體腔室；以及安裝組件，包括安裝連接件和鎖合機構，氣體池連接于安裝連接件，鎖合機構被配置為選擇性地將安裝連接件鎖緊連接于一基座或解除安裝連接件與基座的鎖緊連接。本申請實施例提供的氣體流通裝置可通過鎖合機構的狀態切換實現氣體池的快速拆裝，提高了氣體池的拆裝便利性，便于氣體池的位置更換、檢修、清洗等，從而便于將氣體池應用于實際。

技術研發人員：孫德興,劉海輝,王宇,周千渝,韓鳴,王健年,王紅球
受保護的技術使用者：江蘇鑒知技術有限公司
技術研發日：
技術公布日：2025/4/28
